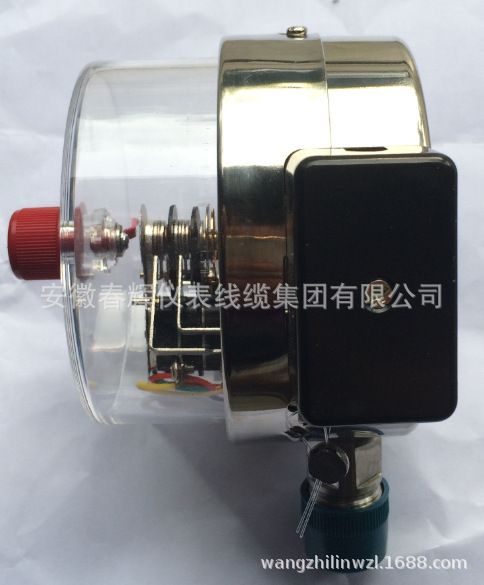

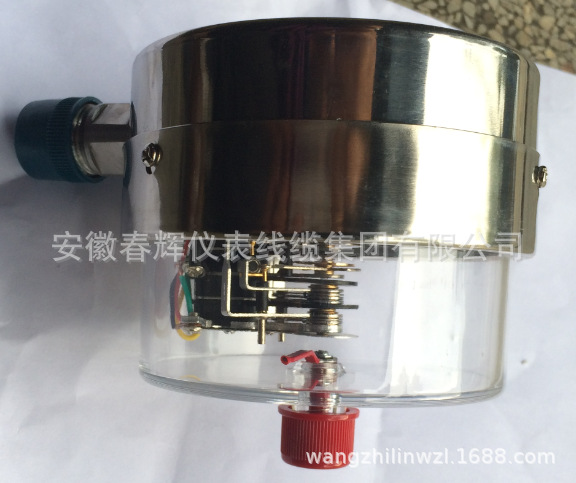

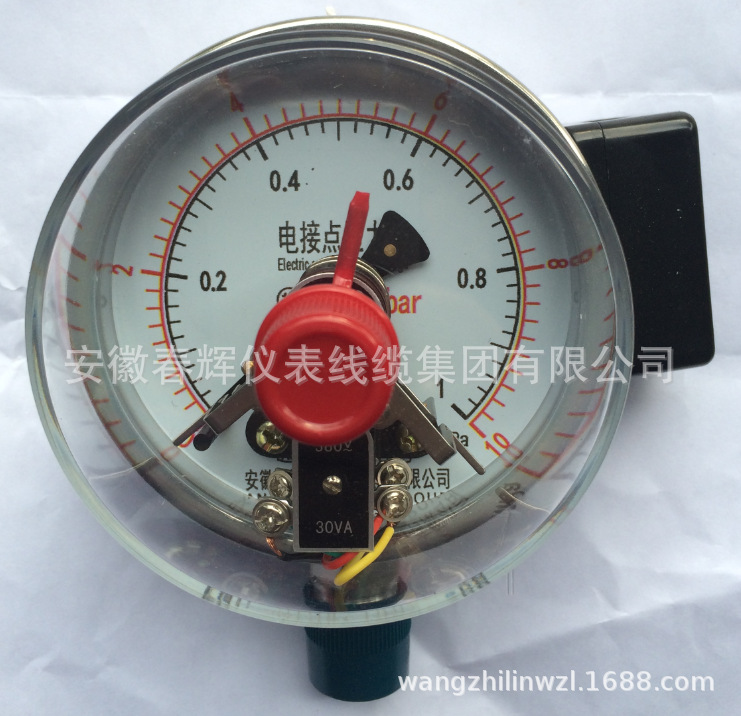

一、概述： 磁助电接点压力表，电接点压力表适用于测量对铜及铜合金无腐蚀、无爆炸危险、非结晶的液体、气体等介质的压力。仪表经与相应电气件（继电器或接触器）配套使用，可达到对被测压力系统实现预先设定的大或小压力值的双位自动控制和输出信号（报警）的目的。 磁助电接点压力表仪表具有测量控制功能，可任意设定上、下控制压力值，动作稳定，在石油、化工、电站、冶金等工业企业及机电设备上配套使用。 二、结构原理： 仪表由测量系统、指示装置、（普通型）磁助电接点装置、外壳、调节装置及接线盒等组成。当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。 磁助电接点装置的电接触信号针上，装有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触，消除电弧，能地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作、使用、触点开关功率较大等。为能适应被测对象的各异和需求，本系列仪表在原有普通型和型的基础上，又相继抗振型、耐蚀型、**蚀抗振型以及带有隔离装置等多种型号的产品（包含氨用、氧气、耐温、耐震等不同系列）。 磁助式电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸 汽等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换，工作稳定。应用于机械、化工、石油、冶金、电力等工业生产过程. 电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。 YXC系列产品具有工作，接点功率大的； YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。 三、参数： 电接点接触形式: 1、上下限 常开式，当压力表指针到达上或下限时既接通发信； 2、上上限常开式或常闭式，当压力表指针到达上限时既接通或断开通信； 3、下下限常开式或常闭式，压力表指针到达下限时既接通或断开通信； 四、外形尺寸： 五、接线示意图： 磁助式电接点压力表的使用与订货须知： 仪表工作环境应无腐蚀性气体。 订货请说明名称、型号及测量范围。 六、规格型号： 使用工作温度：-25℃~55℃ 工作压力上限：不大于仪表上限的2/3 工作环境振动频率不大于25Hz，振幅不大于0.5mm 仪表执行标准：Q/320211 DGH05-2004
普通型轴向无边电接点压力表
不锈钢型轴向带边磁助式电接点压力表
