产品名称: 铠装铂铑热电偶
产品型号: WRPK-236
产品展商: 春辉
简单介绍
铠装铂铑热电偶是一种传统的测温元件,它是一种易弯曲、热反应时间快的高温测温元件 ，保护管直径为3-8mm之间，可长期测量0-1350范围内的温度，热响应时间＜２S


铠装铂铑热电偶的详细介绍

一、概述：
      铠装铂铑热电偶，WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铠装铂铑热电偶，铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铠装铂铑热电偶，铠装铂铑热电偶，铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
二、产品特点：
     铠装铂铑热电偶是一种传统的测温元件,它是一种易弯曲、热反应时间快的高温测温元件 ，保护管直径为3-8mm之间，可长期测量0-1350范围内的温度，热响应时间＜２S
三、规格型号：
产品名称
型号
外套管材料
高使用温度
S型铠装铂铑热电偶
（铂铑10-铂）
WRPK
GH3030
GH3039
N10276
800-1350℃
R型铠装铂铑热电偶
（铂铑13-铂）
WRQK
GH3030
GH3039
N10276
800-1350℃
B型铠装铂铑热电偶
（铂铑30-铂6）
（双铂铑）
WRRK
GH3030
GH3039
N10276

型 号

分 度 号

测温范围℃

保 护 管 材 料

热响应时间

规 格

d

L x l

WRPK-130

WRPK2-130

S

0-1300

CH3039



＜ 150S

Φ0.4

300

350

400

450

550

 600



WRPK-131

WRPK2-131

＜ 360S

Φ0.5

WRQK-130

WRQK2-130

R

0-1300

＜ 150S

Φ0.6

WRKQ-131

WRQK2-131

＜ 360S

Φ0.7

WRRK-130

WRRK2-130

B

0-1600

 CH3039



＜ 150S

Φ0.8

WRRK-131

WRRK2-131

＜ 360S


四、参数：
     测量温度及允差
热电偶类别 代号 分度号 高温度 测量温度 允许偏差△t℃
铂铑30-铂铑5 WRR B 0~1800 0-1600 ±1.5℃或±0.25%t
铂铑10-铂 WRP S 0~1600 0-1300 ±1.5℃或±0.25%t

名称

极性

代号

名义化学成份%

PE

Rh

铂铑10-铂

铂铑10合金丝

正极

SP

90

10

铂丝

负极

SN

100

0

铂铑13-铂

铂铑13合金丝

正极

RP

87

13

铂丝

负极

RN

100

0

铂铑30-铂铑6

铂铑30合金丝

正极

BP

70

30

铂铑6合金丝

负极

BN

94

6

（2）偶丝直径及允许偏差、分度号。
偶丝的直径及允许偏差、分度号符合下表规定：
偶丝的圆度不得过直径的允许偏差：

名称

分度号

直径

允许偏差

铂铑10-铂

S

0.5

-0.020

铂铑13-铂

R

0.5

-0.015

铂铑30-铂铑6

B

0.5

-0.015

（3）铂铑热电偶丝的标准、测量范围及温度允许偏差：

名称

标准

等级

使用温度范围

允许偏差

铂铑10-铂

GB/T3772-1998

Ⅰ

0℃～1100℃

±1 ℃

Ⅰ

1100℃～1600℃

±[1+（t-1100）0.003] ℃

Ⅱ

0℃～600℃

±1.5 ℃

Ⅱ

600℃～1600℃

±0.25 %t

铂铑13-铂

GB/T1598-1998

Ⅰ

0℃～1100℃

±1 ℃

Ⅰ

1100℃～1600℃

±[1+（t-1100）0.003] ℃

Ⅱ

0℃～600℃

±1.5 ℃

Ⅱ

600℃～1600℃

±0.25 %t

铂铑30-铂铑6

GB/T2902-1998

Ⅱ

600℃～1700℃

±0.25 %t

Ⅲ

600℃～800℃

±4 ℃

Ⅲ

800℃～1700℃

±0.5%t

注：t为被测温度（℃）

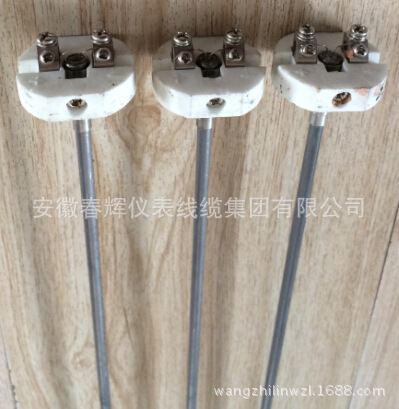

铠装铂铑元件

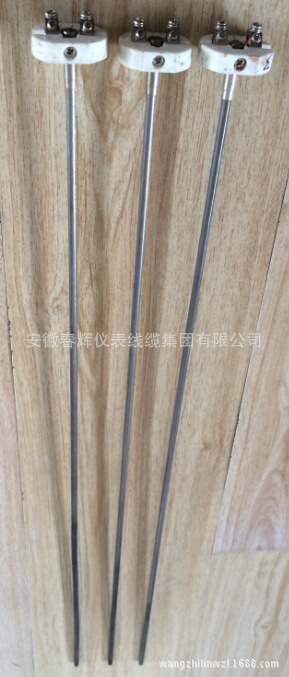

铠装铂铑元件1
