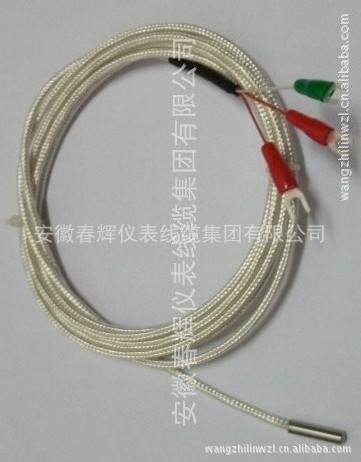

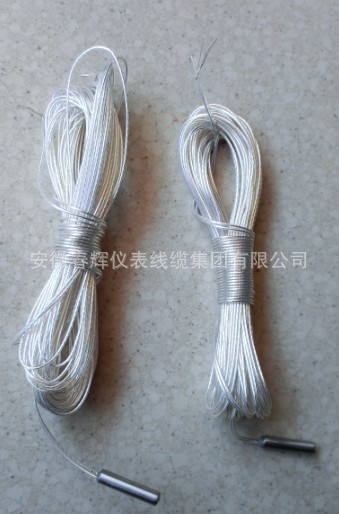

一、概述： 热电阻是中低温区常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量度是高的，它不仅应用于工业测温，而且被制成标准的基准仪。 热电阻材料热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。 WZ系列工业用热电阻作为温度测量传感器,通常与温度变送器，调节器以及显示仪表等配套使用,测量或控制生产过程中-200℃～＋500℃范围内的液体，蒸汽和气体介质以及固体表面的温度。 二、原理： 热电阻的测温原理是基于导体或半导体的电阻值随着温度的变化而变化的特性。热电阻大都由纯金属材料制成，目前应用多的是铂和铜，现在已开始采用镍、锰和铑等材料制造热电阻。热电阻通常需要把电阻信号通过引线传递到计算机控制装置或者其它仪表上。 热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。注意以下两点： ①热电阻和显示仪表的分度号 ②为了消除连接导线电阻变化的影响，采用三线制接法。 三、热电阻的安装要求： 对热电阻的安装,应注意有利于测温准确,可考及维修方便,而且不影响设备运行和生产操作.要以上要求,在选择对热电阻的安装部位和插入深度时要注意以下几点: 1、为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻. 2、带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度: (1)对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米; (2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻.浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm; (3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1 m即可. (4)当测量原件插入深度过1m时,应尽可能垂直安装,或加装支撑架和保护套管. 四、参数： 温度测量范围及允差：
型 号
分度号
允差等级
测温范围(℃)
允差
铂热电阻
WZP
Pt100
A
-200 ～ +500
±（0.15+0.2%|t|）
B
±（0.3+0.5%|t|）
铜热电阻
WZC
Cu50
-50 ～ +150
注：t为感温元件实测温度值（℃） 五、产品选型：
热 电 阻 选 型 表
代号
W
温度仪表
Z
热电阻
温度测量元件
P
Pt100 Pt1000(订货需标明)
C
K
铠装式（装配式无此符号）
单支
2
双支
安装方式-装配（铠装式）
0
无保护管
1
无固定装置
固定螺纹
3
活动法兰
4
固定法兰
5
90°角形法兰
6
锥形固定螺纹
安装方式-铠装式
固定卡套螺纹
可动卡套螺纹
固定卡套法兰
可动卡套法兰
接线盒形式
简易式
普通式
防溅式（被防水式替代）
防水式
防爆式
插座式
7
带连接导线式
铠装体直径-铠装式
Φ3mm
Φ4mm
Φ5mm
Φ6mm
8
Φ8mm
外保护管直径-装配（全铠装）
Φ16mm
Φ12mm
选 型 举 例
WZP-010
WZP-020
