产品名称: 差压表
产品型号: CYW-100B CYW-150B CYWP
产品展商: 春辉
简单介绍
差压表适用于在工业过程中测量两个高压力源之间的微小压差。测量过滤器的压力损失、观查阀门的工作状态，被应用于测量风扇和鼓风机的压力、过滤器阻力、风速、炉压、孔板差压、气泡水位及液体放大器或液压系统压力等，同时也用于燃烧过程中的空气煤气比值控制及自动阀控制，以及医疗保健设备中的血压和呼吸压力监测。


差压表的详细介绍

一、概述：
      差压表适用于在工业过程中测量两个高压力源之间的微小压差。测量过滤器的压力损失、观查阀门的工作状态，被应用于测量风扇和鼓风机的压力、过滤器阻力、风速、炉压、孔板差压、气泡水位及液体放大器或液压系统压力等，同时也用于燃烧过程中的空气煤气比值控制及自动阀控制，以及医疗保健设备中的血压和呼吸压力监测。
     差压表适用于化工、化钎、冶金、电力、核电等工业部门的工艺流程中测量液（气）体介质的差压、流量等参数。仪表结构采用不锈钢制成，其中的测量系统（双波纹管急连接部件）、导压系统（包括接头、导管等）采用特种结构设计合理、工艺、具有体积小、重量轻、稳定性好、使用、外观新颖、适应性强等。仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式两种，能够适应不同客户的配套安装。
    全不锈钢膜盒差压表：不锈钢结构适用于测量具腐蚀性的气体、液体介质的微小压差（正压或负压）,有耐高温、抗振、电接点输出型等。
二、工作原理：
      差压表采用双波纹管结构，即两只波纹管分别安装在“工”字型支架两侧的对称位置上。“工”字型之架的上下两端分别为活动端和固定端，中间由弹**相连接；两只波纹管与表壳上的低压接头相连，齿轮传动结构直接安装在支架的固定端。并通过拉杆与支架的活动端相连接；度盘则直接固定在齿轮传动机构上。
    当施加不同压力（一般高压端高于低压端）时，两波纹管作用在活动支架上的力则不相等，使分别产生的位移，并带动齿轮传动机构传动并予放大，由指针偏转后指示的差压值。
三、参数：
1.工作温度：-20℃~+80℃  -40℃~+80℃
2.精度等级：1.5%；2.5%；
3.测量范围：±1KPa – 60Mpa 之间任意量程
4.耐静压：根据客户指定
5.工作湿度：10%～90%（不凝结）
6.差压的测量范围、公称工作压力、度等级及接头螺纹尺寸：


差压表
undefined
 7.导压系统及外壳等材料：
undefined

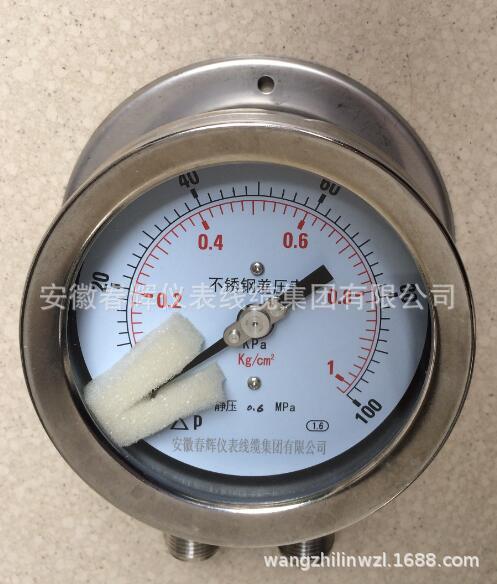

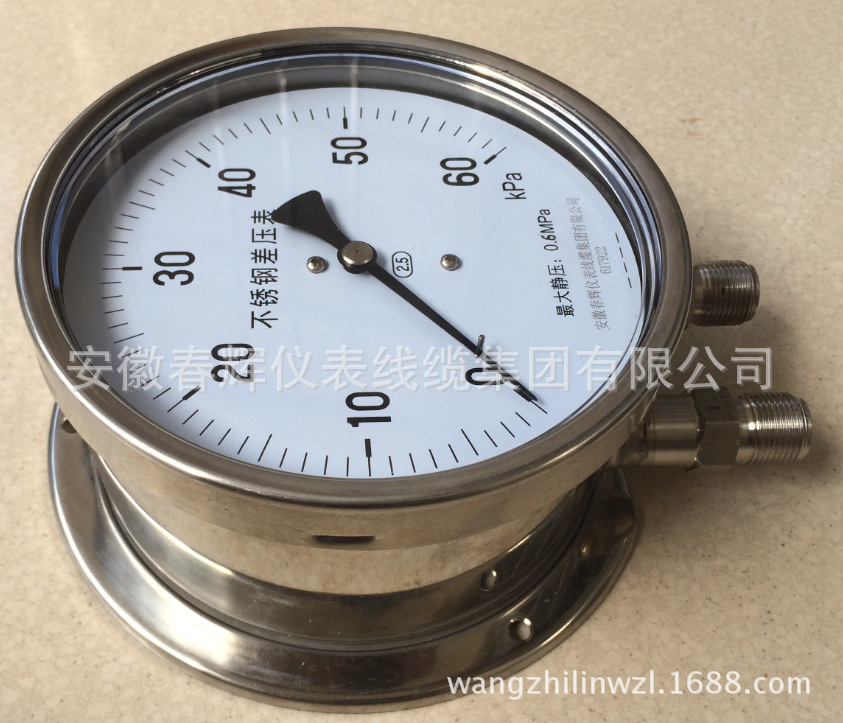

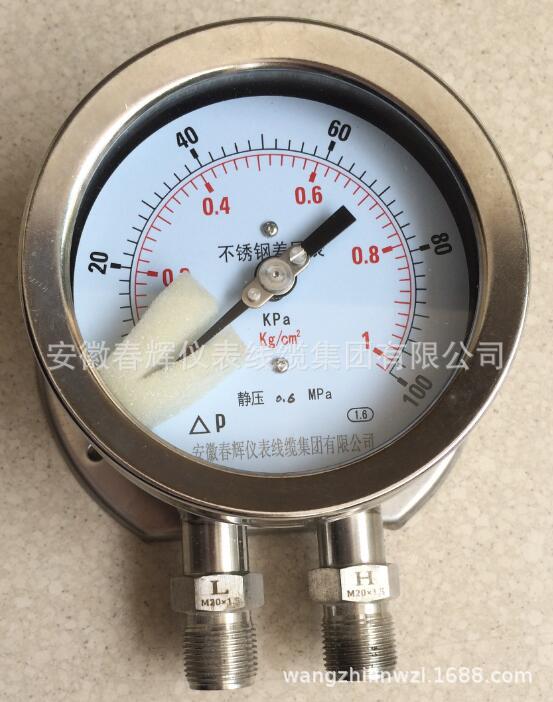

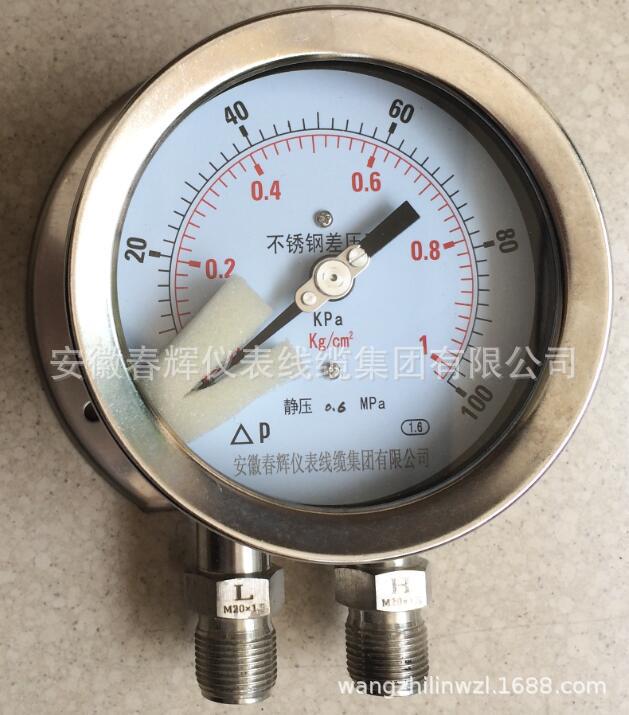

径向型产品照片
径向1



undefined
差压表
undefined

undefined

undefined

undefined

undefined

undefined

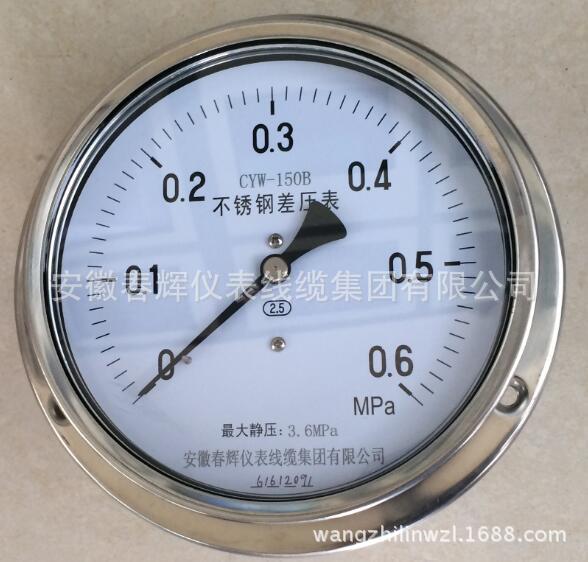

轴向型产品照片
差压表1

差压表2

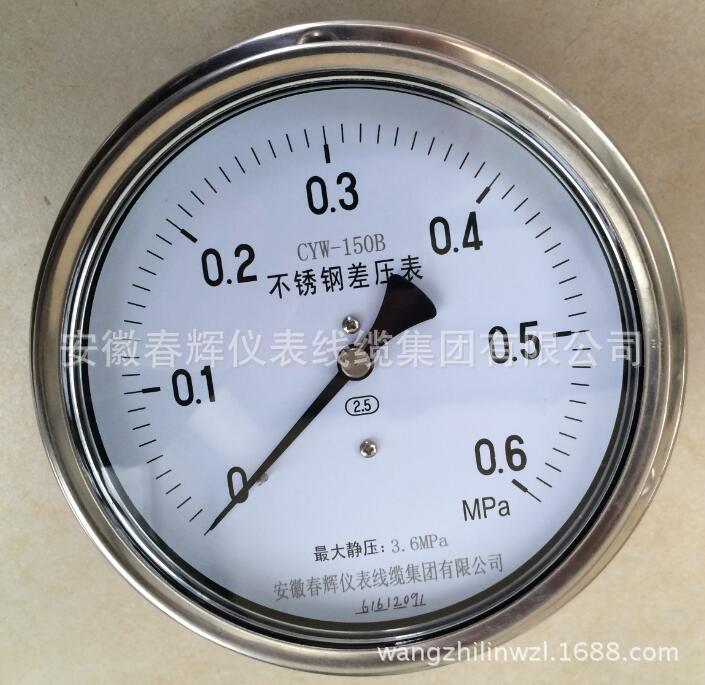

CYW-150B
CYW-150B-1

CYW-150B-2

undefined
undefined

undefined


 CYW-150B-2

undefined
undefined
undefined

undefined

CYW-150B

CYW-150B-1
undefined

undefined

undefined

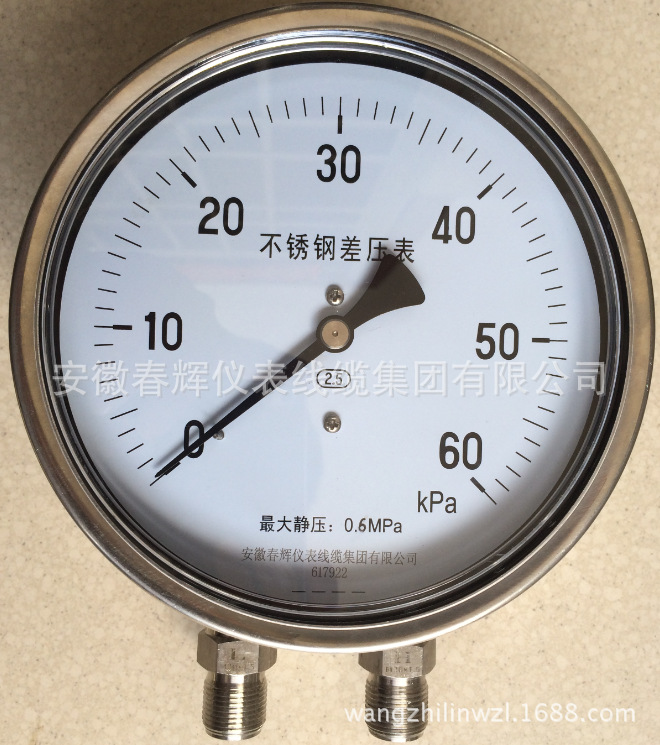

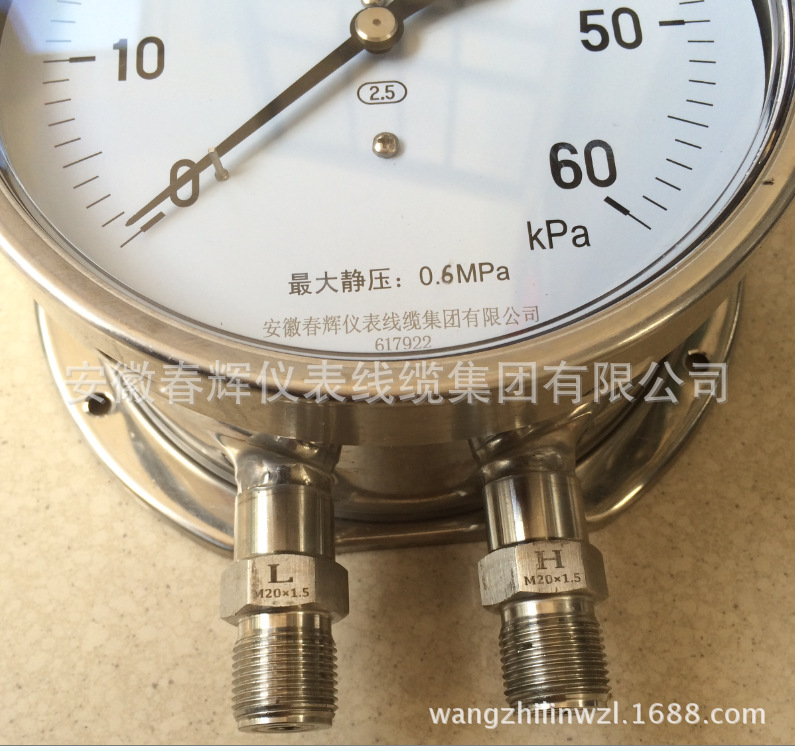

0~60KPA
undefined
undefined

undefined

undefined

CYW100B
undefined

undefined

undefined

undefined

undefined
