一、概述：

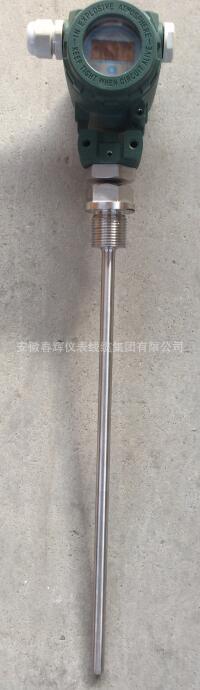

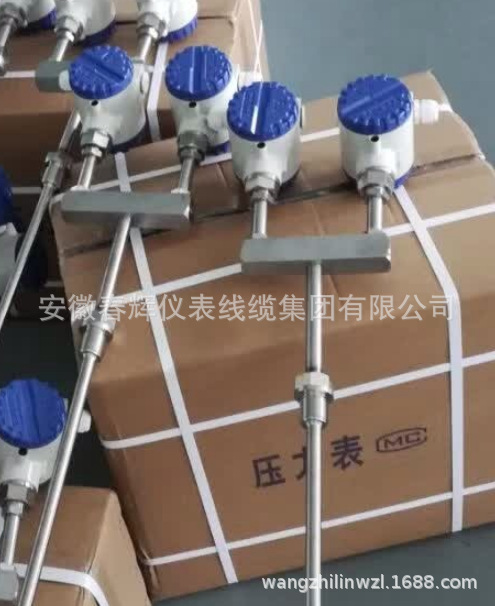

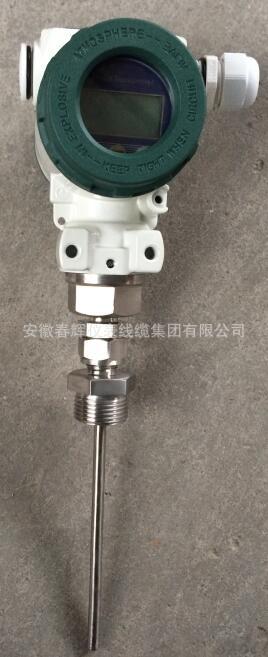

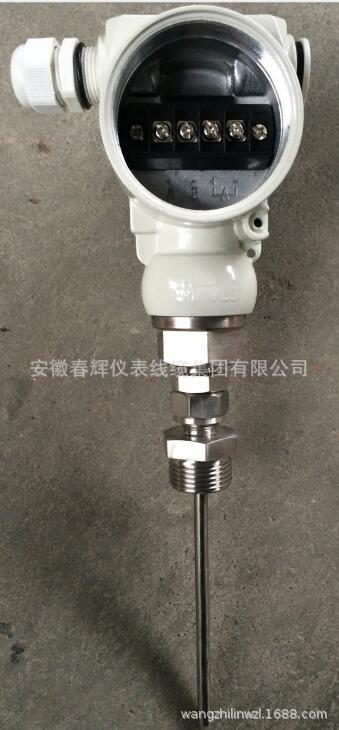

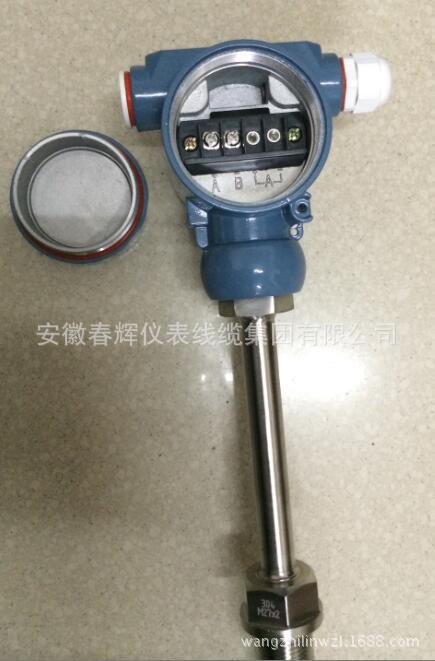

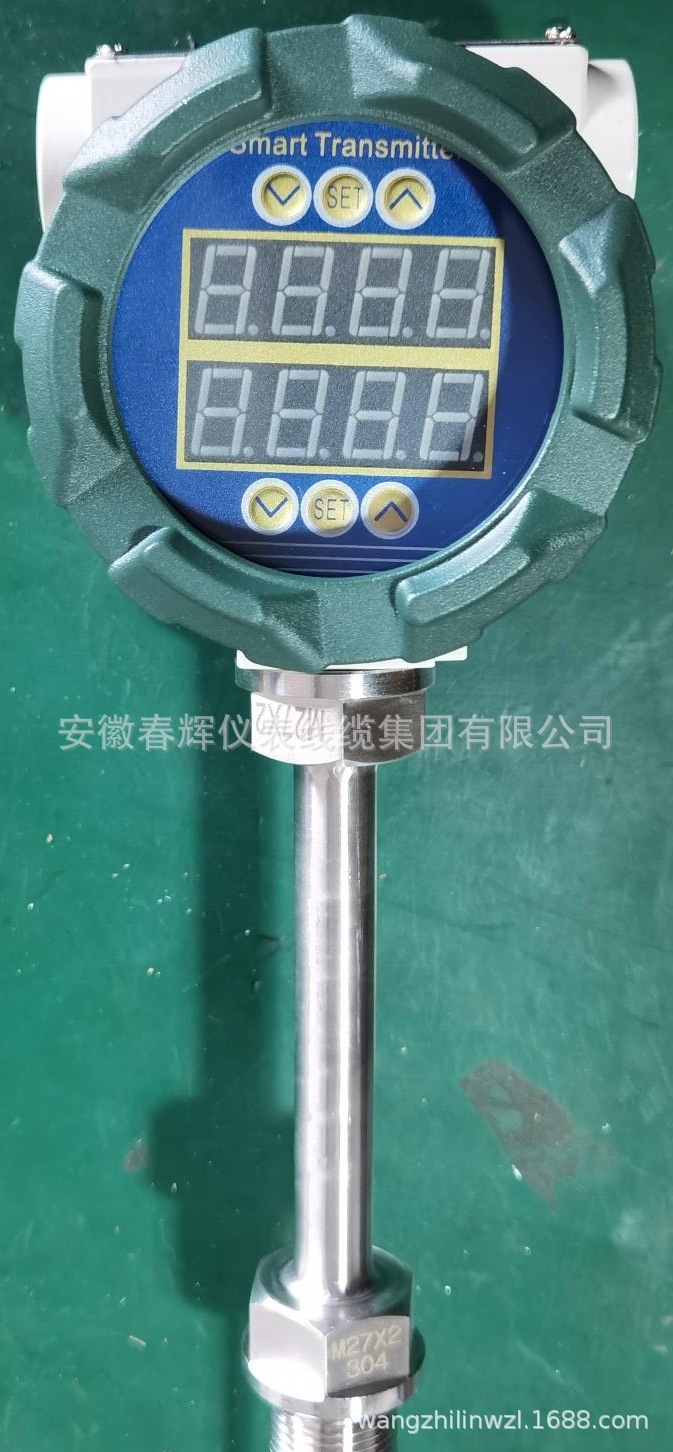

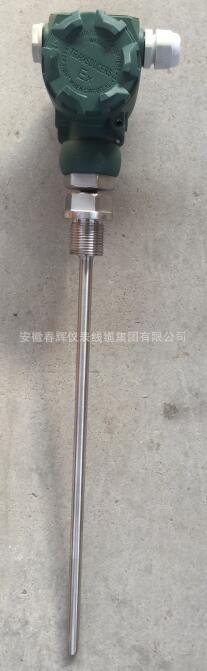

现场显示一体化热电阻（偶）、隔爆型温变送器带显示热电阻、热电偶是一种结构的测温仪表，现场LCD或LED数字显示，温度变送器二线4～20mA.DC信号输出，感温元件可采用铠装压簧式抗震结构，感温元件与上保护管采用圆筒隔爆结构，具有可抽芯的特点。适用于石油、化工、轻工、电力等行业，空气、蒸汽、薄雾等介质中含有碳氢化合物等爆炸性混合物及腐蚀性的场所，测量范围-200～1000℃，现场显示适用于无法用双金属温度计等测量的高温介质中。
二、参数及使用条件：
1、输出信号：4～20mA.DC或1～5V.DC，负载电阻250Ω。
0-10 mA.DC或0～5V.DC，负载电阻500Ω。
（输出三线制）
0～10V.DC，负载电阻1000Ω。（输出三线制） 2、度：
类型
热电阻
热电偶
温度变送器
显示器
模拟
精度等级
A、B
Ⅰ、Ⅱ、
0.1、0.2、0.5
0.2、0.5、
0.2
0.5
3.电源电压：24V.DC±10%
4.防爆标志：dⅡBT4、 dⅡCT4
5.防护等级：IP65 6.绝缘电阻：仪表输出端子与外壳之间的绝缘电阻应≥50MΩ 7.温度变送器测量范围见附表
8.基本误差：仪表基本误差应不过由热电阻(偶)允差和温度变送器基本误差限两部分的合成误差。 △tP=△tR+△tC=±［Ct+A%(tu-tc)］ △tR-热电阻(偶)t温度时的允差，其值为Ct,℃ △tC-以被测变量表示的温度变送器基本误差限，℃ A-温度变送器度等级指数 tu-仪表测量范围的上限值，℃ tu-仪表测量范围的下限值，℃ 9.周围环境气压86～106KPa，环境温度-40～80℃，相对湿度5～95%。 10.产品适用于环境可燃性气体或易燃气体的爆炸等级不高于Ⅱ类B组或C组，自燃温度不低于T4(135℃)级别，Ⅰ区或Ⅱ区的危险气体场所。
三、选型表；
SBW系列温度变送器型号选型表
型 号
说 明
S
B
W
□
－
安装类型
无
常规型
T
型
G
移动式支架安装、IP54防护
D
导轨型
器件类别
0
1
2
LED数码管显示
3
LCD液晶背光显示
4
型带HART协议
电路类别
5
隔离型
6
非隔离型
传感器类型
热电偶E、铜电阻CU50
热电偶K、铜电阻CU100
S铂铑10-铂
B铂铑10-铂6、铂电阻PT100
T铜-铜镍
J铁-康铜
8
N镍铬硅-镍硅
输出性质
输出与对应温度呈线性
输出与对应输入信号呈线性
R
Z
温度
变送器变送单元
DDZ-S系列
带现场显示热电阻（偶）一体化变送器型号选型表
N
J
变送器类型
M
模拟型
H
显示方式
不带显示
LED数码管显示0.3"
保护管直径
Φ16、可另行表示
Φ12、可另行表示
接线盒形式
防水型
防喷型
隔爆型dⅡBT4
隔爆型dⅡCT5
HART基金会隔爆盒
安装方式
无固定装置直插安装
固定螺纹安装
活动法兰安装
固定法兰安装
活络管接头安装
固定螺纹锥形保护管安装
7
直形管接头安装
固定螺纹管接头安装
9
活动螺纹管接头安装
机电一体化温度变送器
元件类型
非铠装元件
K
铠装元件
K型热电偶
E
E型热电偶
J型热电偶
B型热电偶
P
S型热电偶、PT100铂电阻
T型热电偶
C
铜电阻
温度传感器
现场显示温度变送器测量量程参照表
分度号
测量范围
（模拟型）
（℃）
（型）
允许下限变化范围
允许上限变化范围
小量程
0~800
0~700
100~800
100
300
0~1300
0~900
400~1300
400
0~1600
0~1200
400~1600
800
0~1800
100~1400
500~1800
1000
0~400
0~300
100~400
0~600
0~500
100~600
500
CU50
-50~-150
-50~100
0~150
30
50
CU100
050~150
PT1000
-200~700
-200~650
-150~700
模拟型变送器的测量量程在以上表中规定的范围内任选，但大于规定的小量程，使用后其分度号及测量量程不可改变。型变送器在上表中的量程可在线任意更改和任意切换分度号
注：
四、安装使用及订货须知：

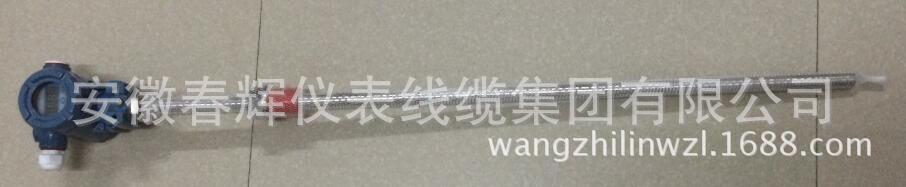

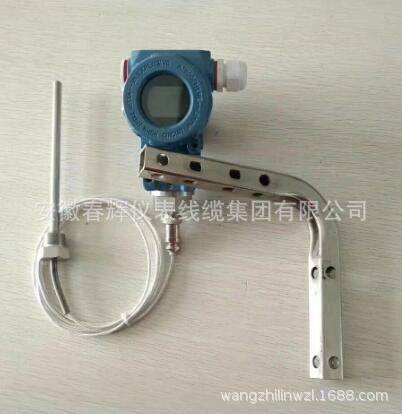

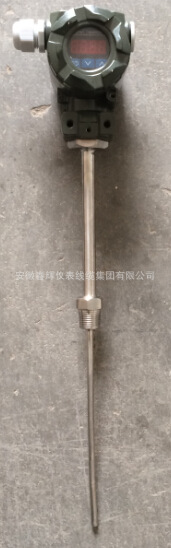

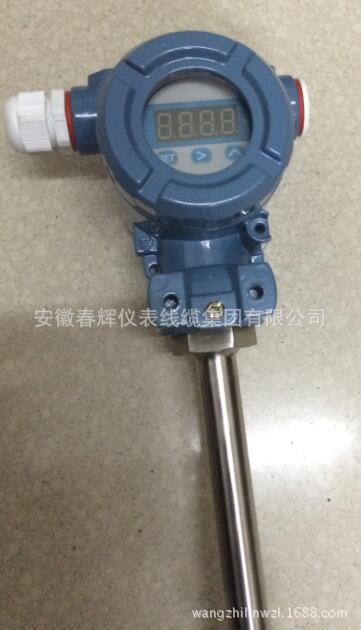

1.本系列产品应水平或垂直安装，以避免因倾斜而产生的示值误差。 2.指示表头外壳表面高温度不得过环境高温度，如遇高温时，制造时可加长上保护管；接线盒不应接触被测介质的容器壁，且应避免强烈震动。 3.带温变器的热电阻、热电偶，安装地应无射频干扰。 4.对水平安装形式的产品，安装时**应松开活接头，待仪表安装就位后，再拧紧活接头。 5.联线要正确、牢靠，环境温度要平衡。 6.外接地端子接地，接地电阻≤10Ω，拆卸时，应先断开电源。 7、写明产品型号、规格、指示表头测量范围等级、温度变送器使用范围等级； 8、铠装丝材质、热安装套管材质； 9、数量及交货期。 SBWR现场显示温度变送器

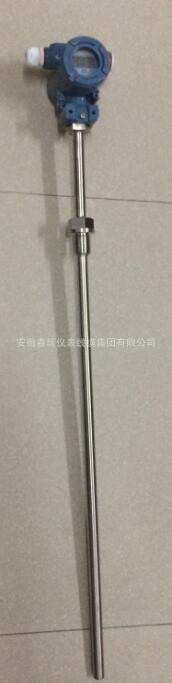

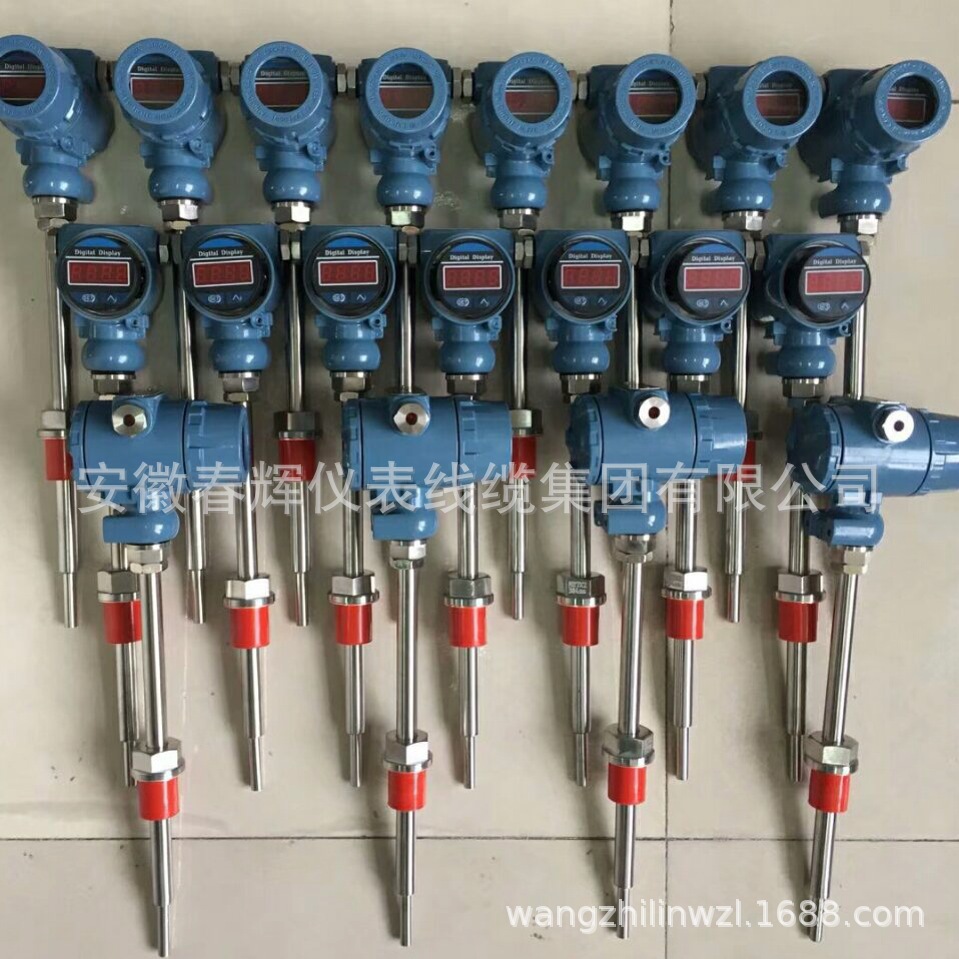

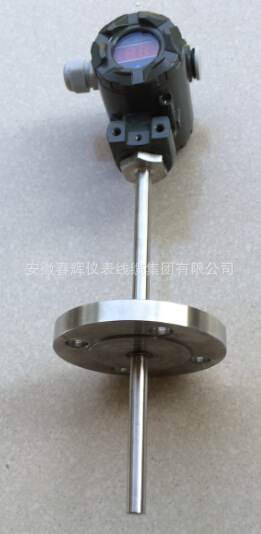

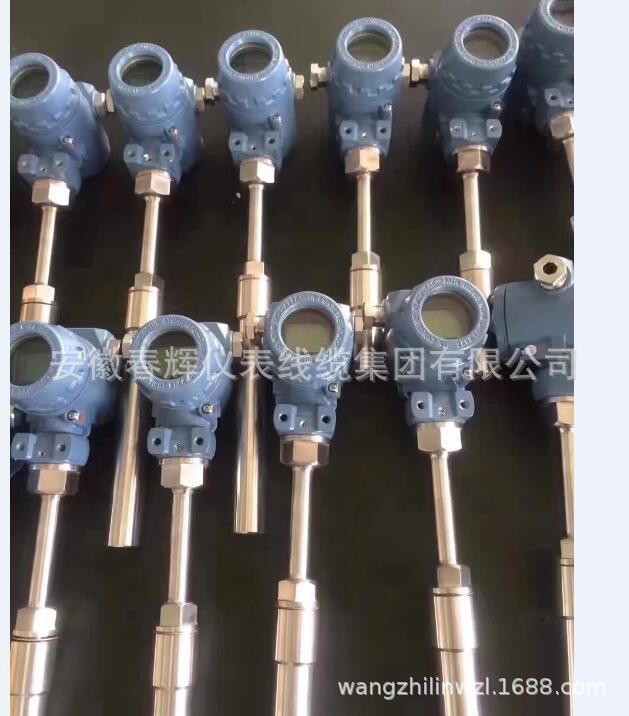

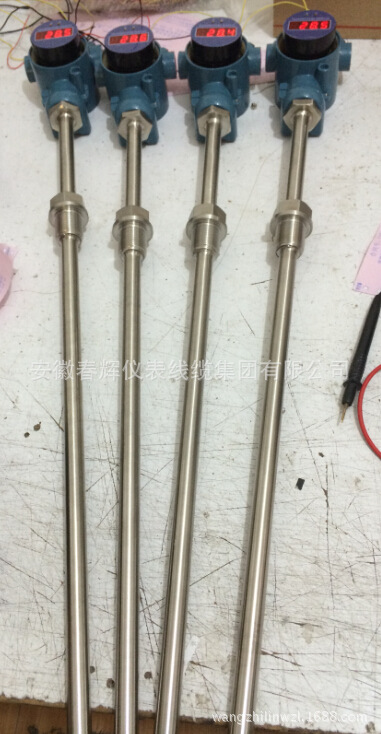

产品测试

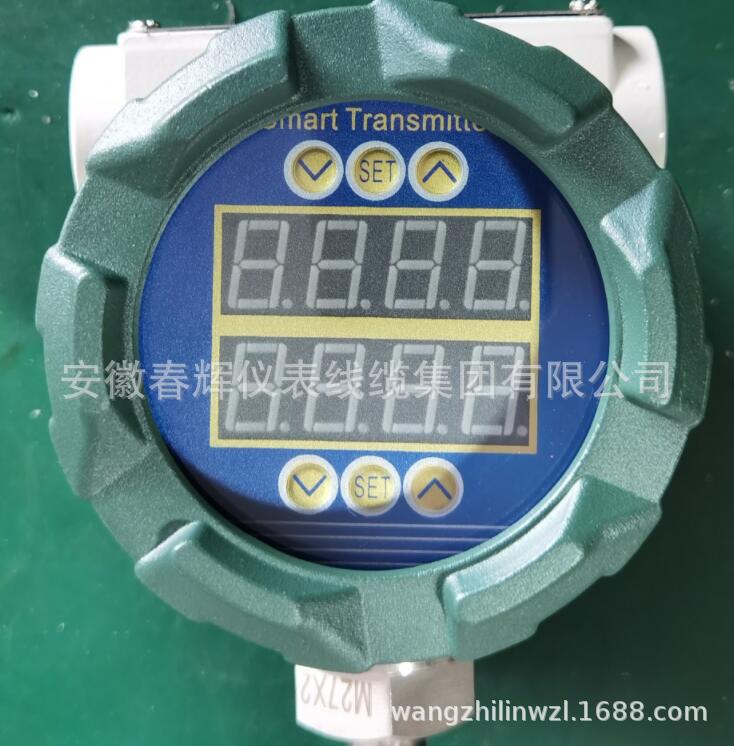

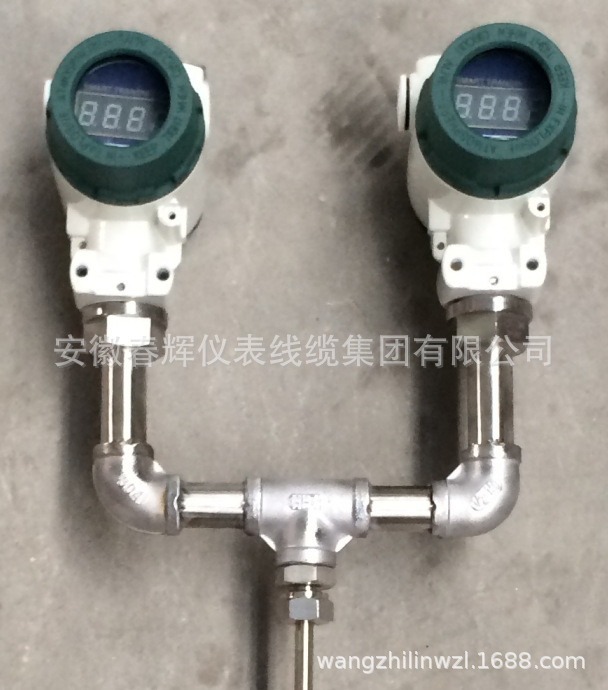

双支热电阻 双支PT100热电阻单表头双路显示
