一、变频器电力电缆特点及用途： 适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接，产品具有的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并消除电磁干扰，降低变频电机噪音，系统稳定运行。用于冶金、电力、石化等行业。 二、变频器电力电缆执行标准： Q/HHTZH006 阻燃耐火特性试验执行GB12666-90标准
三、变频器电力电缆使用特性： 1．交流额定电压：U0/U 0.6/1KV 高工作温度：硅橡胶绝缘180℃ 氟46绝缘200℃和260℃两种 聚氯乙烯绝缘70℃ 交联聚乙烯90℃ 低环境温度：敷设电缆时的环境温度应不低于-40℃；聚氯乙烯护套电缆不低于0℃。 2．电缆安装敷设温度应不低于-25℃。 3．电缆允许弯曲半径：电缆小为电缆外径的10倍
四、变频器电力电缆基本型号及名称：
表1
型号
名称
BPGGP
硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。
BPGGP2
硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。
BPGGPP2
硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGGP3
硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPGVFP
硅橡胶绝缘丁腈护套铜丝编织屏蔽耐高温变频电力电缆。
BPGVFP2
硅橡胶绝缘丁腈护套铜带绕包屏蔽耐高温变频电力电缆。
BPGVFPP2
硅橡胶绝缘丁腈护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGVFP3
硅橡胶绝缘丁腈护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPFFP
氟46绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。
BPFFP2
氟46绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。
BPFFPP2
氟46绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆
BPFFP3
氟46绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPVVP
聚氯乙烯绝缘和护套铜丝编织屏蔽变频电力电缆。
BPVVP2
聚氯乙烯绝缘和护套铜带绕包屏蔽变频电力电缆。
BPVVPP2
聚氯乙烯绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。
BPVVP3
聚氯乙烯绝缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。
BPYJVP
交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆。
BPYJVP2
交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆。
BPYJVPP2
交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆。
BPYJVP3
交联聚乙烯绝缘聚氯乙烯护套铝聚酯复合膜绕包屏蔽变频电力电缆。
备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。
五、变频器电力电缆代号名称和含义：
表2
代号
代号含义
BP
变频电力电缆
铜导体
省略
G
硅橡胶绝缘或护套
F
F46绝缘或护套
V
聚氯乙烯绝缘或护套
YJ
交联聚乙烯绝缘
VF
丁腈护套
P(P1)
铜编织屏蔽(镀锡编织屏蔽)
P2
铜带绕包屏蔽
P3
铝聚酯复合膜绕包屏蔽
PP2
铜丝编织铜带绕包屏蔽
六、变频器电力电缆电缆规格： 主线芯截面
芯数
标称截面mm2
3+3
3+1
1
4，6，10，16，25，35，50，70，95，
120，150，185，240
接地线芯截面
主线芯标称截面mm2
接地线芯截面mm2
4
1(0.75)
6
1.5(1)
10
2.5(1.5)
16, 25
4(2.5)
35
50, 70
95
16
120, 150
25
185
240
50(35)
六、变频器电力电缆主要指标： 1．成品电缆导体直流电阻(符合GB3956规定) 2．成品电缆的绝缘电阻（20℃）氟塑料及硅橡胶绝缘应不小于100MΩkm。聚氯乙烯绝缘应不小于50 MΩkm。 3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。 4．屏蔽层传输阻抗 电缆在100MHz时传输阻抗等于或小于100Ω/m。 电缆的理想屏蔽抑制系数等于或小于0.7。
七、变频器电力电缆规格及结构参数：
线芯标称截面(mm2)
导体结构
(根数直径)
mm
电缆大外径(mm)
34
1/2.26
13.5
15.5
36
1/2.78
14..0
16.0
310
7/1.35
19.0
21.0
316
7/1.70
22.0
24.0
325
7/2.15
25.0
26.5
335
7/2.52
26.0
35.5
350
10/2.52
28.5
40.0
370
14/2.52
31.5
43.5
395
19/2.52
36.5
50.0
3120
24/2.52
56.0
3150
30/2.52
45.0
60.0
3185
37/2.52
47.0
67.0
34+30.75
14.5
16.5
36+31
15.0
17.0
310+32.5
20.8
316+32.5
23.0
325+34
28.0
27.5
335+36
32.0
350+310
37.0
41.0
370+310
41.6
44.5
395+316
51.0
3120+325
50.1
57.0
3150+325
52.0
61.0
3185+335
58.5
68.0

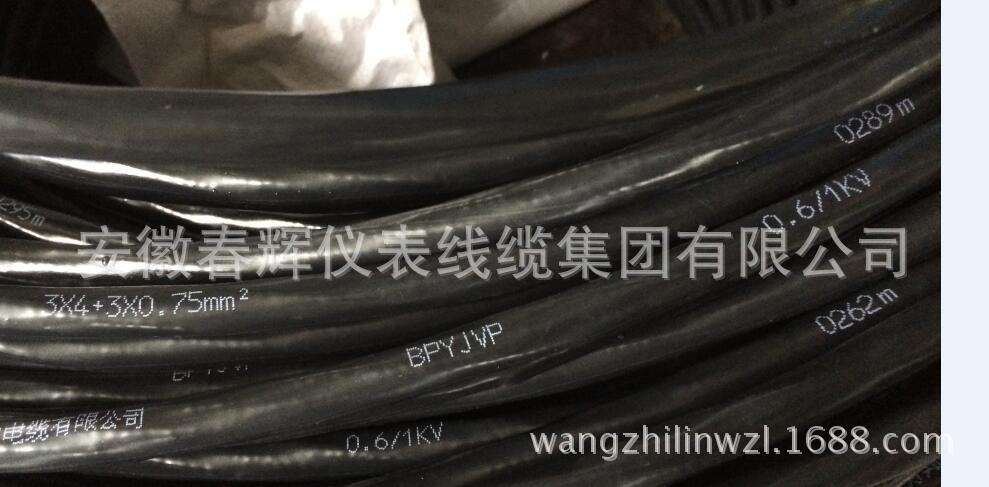

八变频器电力电缆产品结构示意图：(附图)
