产品名称: AF250PFA镀银线
产品型号: AF250PFA AFFP
产品展商: 春辉
简单介绍
AF250PFA镀银线具有优良的耐腐蚀性能,抗油、强酸、抗强碱、强氧化剂等;具有优良的电绝缘性能、耐高电压、高频损耗小、不吸潮、绝缘电阻大;具有优良的耐燃、耐老化性能、使用。


AF250PFA镀银线的详细介绍

一、概述:
    AF250PFA镀银线具有优良的耐腐蚀性能,抗油、强酸、抗强碱、强氧化剂等;具有优良的电绝缘性能、耐高电压、高频损耗小、不吸潮、绝缘电阻大;具有优良的耐燃、耐老化性能、使用。
电子行业中,可用于温度补偿导线,耐低温导线,高温加热导线,耐老化电线及阻燃电线;家用电器行业中,可用于空调机,微波炉,电子**柜,电饭堡,电子热水瓶,电暖器,电烤箱,电炒锅,灯具灯饰等的内部布线。
二、产品特点:
    1、额定电压:600V
    2、工作温度:-80~+250℃;短时间可耐300℃。
    3、导 体:实芯或绞合镀银或镀镍铜线
   4、绝 缘:PFA 铁氟龙
   5、颜 色:红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等

三、参数:
    执行标准:Q/IRMV1-2008
    AF250PFA镀银线规格:

标称截面
(mm2)
导体结构根数/线径
(mm)
绝缘厚度
(mm)
平均外径
(mm)
20 ℃时导体直流电阻
(Ω/km)
包装长度
(m)
0.035
7 × 0.08
0.20
0.60
525
500
0.05
7 × 0.10
0.20
0.70
330
500
0.08
7 × 0.12
0.22
0.80
227
500
0.12
7 × 0.15
0.25
0.95
150
500
0.14
7 × 0.16
0.17
0.82
126
500
0.20
7 × 0.20
0.30
1.20
83.5
500
0.35
19 × 0.16
0.30
1.40
49.5
500
0.50
19 × 0.18
0.30
1.60
36.0
200
0.75
19 × 0.23
0.35
1.85
22.7
200
1 × 0.97
0.26
1.49
22.7
200
1.0
19 × 0.26
0.35
2.00
19.0
200
1.2
19 × 0.28
0.35
2.10
15.3
200
1.5
19 × 0.32
0.40
2.40
11.7
200
2.0
19 × 0.37
0.40
2.65
9.45
200
2.5
19 × 0.41
0.50
3.10
6.86
100
4.0
37 × 0.37
0.50
3.60
4.51
100
6.0
37 × 0.45
0.50
4.20
3.05
100
8.0
133 × 0.28
0.5
5.20
2.16
100
10
133 × 0.32
0.50
5.80
1.68
100
16
133 × 0.39
0.60
7.00
1.13
100
20
133 × 0.45
0.60
8.0
0.886
100
25
196 × 0.40
0.6
8.8
0.734
100
35
494 × 0.30
0.7
10.4
0.511
100
50
396 × 0.40
0.8
12.2
0.358
100
70
551 × 0.40
1.0
14.6
0.270
100
95
760 × 0.40
1.2
17.2
0.210
100
备注:根据供需双方协议,可以生产其他规格的产品。

交货要求:
按双方合同协议商定,允许不小于10米的短段交货。其数量应不超过交货总长度的10%。

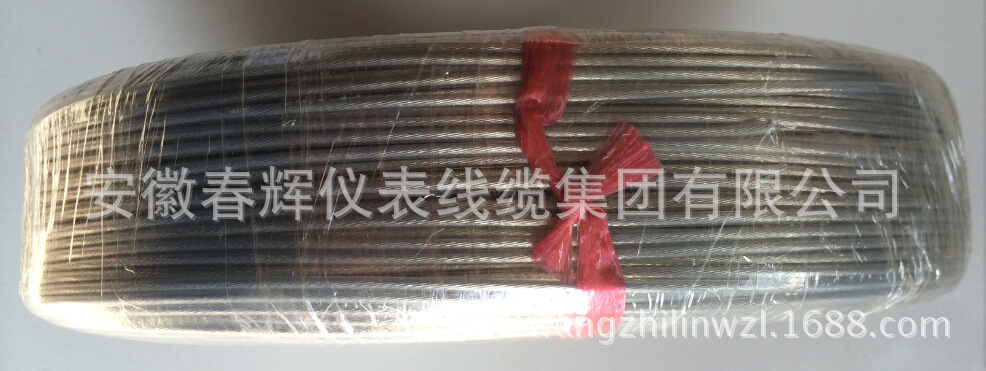

镀银四氟线镀银高温线2

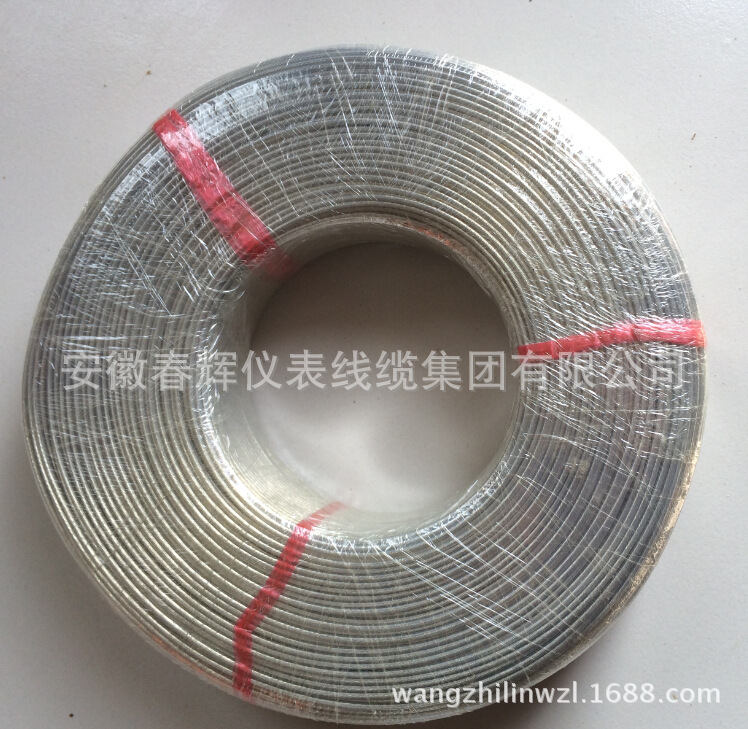

镀银高温线undefinedundefined

规格尺寸及参数数据(代表规格)

线芯标称载面 mm2

线芯结构

大外径( mm)

计算重量 Kg/Km

20℃时直流电阻不大于Ω/Km

大面缆芯数

根数 /直径mm

外径

mm

AF46

AF46P

AF46

F46P

AF4

AF4P

AF46

AF46P

AF4AF4P

AF46P

1

0.20

7/0.2

0.6

1.35

1.85

2.6

1.4

1.95

4.23

8.65

4.91

10.21

90

24

2

0.35

19/0.15

0.75

1.6

2.1

2.9

1.6

2.2

6.57

12.57

6.79

12.09

58

24

3

0.50

19/0.18

0.9

1.75

2.25

3.1

1.8

2.4

8.05

14.21

9.2

16.68

41.3

20

4

0.75

19/0.23

0.15

2.0

2.6

3.5

2.0

2.6

11.7

20.7

13.48

21.54

24.6

16

5

1.00

19/0.26

1.30

2.2

2.75

3.6

2.3

2.9

14.3

23.21

16.22

25.96

19.3

16

6

1.50

19/0.32

1.60

2.6

3.3

4.1

2.7

3.3

21.5

32.5

23.33

33.53

12.7

12

7

2.00

19/0.37

1.85

2.9

3.6

4.4

3.0

3.6

27.8

39.15

29.93

40.43

10.2

8

8

2.50

49/0.26

2.34

3.5

4.1

4.9

3.5

4.2

36.34

50.02

38.3

50.70

7.4

8

9

3.00

49/0.28

2.52

3.7

4.3

5.3

3.8

4.5

41.54

55.5

44.6

57.27

6.45

4

10

4.00

49/0.32

2.88

4.2

4.9

5.9

4.2

4.9

57.2

75.2

57.2

75.2

5.0

4

11

5.00

49/0.36

3.24

4.6

5.3

6.3

4.6

5.3

69.3

92.9

69.3

92.9

4.1

2

12

6.00

49/0.39

3.51

4.6

5.9

6.6

4.9

5.6

80.15

104.1

80.15

104.1

3.3

2
