产品名称: 电接点水位计
产品型号: UDZ
产品展商: 春辉
简单介绍
电接点水位计,UDZ系列智能电接点液位计主要用于测量、控制锅炉汽包、除氧器、高低加热器、凝汽器、蒸发器、直流锅炉启动分离器和双水内冷发电机水箱液位的智能仪表。


电接点水位计的详细介绍

一、概述:
      电接点水位计,UDZ系列智能电接点液位计主要用于测量、控制锅炉汽包、除氧器、高低加热器、凝汽器、蒸发器、直流锅炉启动分离器和双水内冷发电机水箱液位的智能仪表。
     电极点水位计适用于各种汽泡水位的监测及各种盛水装置的水位测量。本装置由取样筒(包含纯陶瓷电极)和显示仪表二部分组成。 显示部分采用业内通用的红绿双色光柱,非常直观的显示出汽液位置。置具有声光报警,保护联锁(继电器输出),标准信号输出( 4 ~ 20mA )接口。本装置具有运行稳定,操作简单,灵敏度高,易于维护,适用范围广等特点。
二、电接点水位计技术参数:
     二次仪表技术参数
    电 源: 220V AC /50HZ
   输 入: ≤23点信号输 出:
  报警信号 上、下限各2对 1A/220V电流信号 4 ~20mA液体阻抗: ≤ 100K环境温度: - 10 ~ 40℃工作温度: ≤ 450℃ 相对湿度: ≤ 80%
外形尺寸: 160×80×280(高×宽×深)
表盘开孔: 152×76安装方式: 立式工作方式: 连续功 耗: ≤ 10W执行标准: JB / T6691–93
测量筒技术参数
外形
技术参数
中心距 点数 电极点分布 报警440 13 0,±15,±30,±50,±75,±100,±150 用户设定600 15 0,±15,±30,±50,±75,±100,±150,±250 640 17 0,±15,±30,±50,±75,±100,±150,±200,±250 670 19 0,±15,±30,±50,±75,±100,±150,±200,±250,±300 800 21 0,±15,±30,±50,±75,±100,±150,±200,±250,±300±350 ≥1000 根据用户要求,可制造23点,28点,33点等 3.2.3
工作压力: 4.0﹑6.3、10.0、16.0、20.0/25.0MPa
法兰标准: JB/T 82.2–94 或 HG 20595–97 DN25 M4
三、型号命名与选型:
产品选型表 选型代码 说 明型 号 UD Z锅炉智能双色电极点水位计工作压力 4 - 4.0MPa 6 - 6.3MPa 10 - 10MPa 16 - 16MPa 25 - 25MPa电极点数量 XX - 单位:个中心距 XXX 单位:mm
选型举例:UD-4-13-440 参数为:工作压力4.0MPa,电极点数量13个 ,中心距440mm。
    仪表命名方法:UDZ----02S-----17 G-------Z产品类型 压力温度 点数 用途 按装方式 及开孔尺寸安装图
    产品类型:U—物位仪表 D—电接点液位计 Z—指示
    压力温度:01S—工作压力≤4.41MPa 工作温度≤250℃
                02S—工作压力≤15.68MPa 工作温度≤350℃
                03S—工作压力≤20.6MPa 工作温度≤400℃
    点数:仪表显示点数
    用途:Q—汽包 G—高加 Y—除氧器
    按装方式:Z—直式 H—横式
    工作电压:AC220V±10%
    仪表盘安装开孔尺寸:152﹢1×76﹢1mm
    仪表外形尺寸:80×160×300mm

三、电接点水位计结构原理
     电接点水位计,UDZ电接点液位计是由测量筒、电接点和二次仪表组成,由于水和汽的导电性能差异大,测量筒的作用就是将水位变化通过电接点的电阻的变化取得信号,在液态时由于介质电阻率小,当电接点加上一电压时,流过的电流大,反之未浸入液面下的电接点流过的电流小,这两种状态下流过的电流相差很大,可以作为一种信号馈送到二次仪表,显示控制输出,实现远距离监控。
    电接点水位计,UDZ系列液位计配套的电接点采用超高纯陶瓷电极,其耐压、耐温,绝缘性能良好,并采用交流供电方式,从而有效地延长了电接点的寿命,避免了频繁更换的烦恼。
   电接点水位计 UDZ系列液位计配套的智能通用液位监控仪它采用全电信号传送,不仅延时小,而且无机械传动所产生的变差和刻度变差,不需要进行误差计算和调整。它*突出优点是能适应锅炉变参数运行,在锅炉起停等变参数运行工况下,仪表均能在控制室内准确的显示液位。
  控制装置利用汽水的导电率的差异,通过检测取样筒上的电极的阻值从而得到被测容器中的水位,通过显示仪表进行显示,声光报警和标准信号输出。
四、产品型号:

型 号



代

码



说明

UDZ-

-□

工作压力

O1S
02S
03S







≤4.41MPa
≤15.68MPa
≤20.6MPa

工作温度



01S
02S
03S





250℃
350℃
400℃

测量点数





11
13
15
17
19



11点
13点
15点
17点
19点

用途







Q
G
Y

汽泡
高压
除氧器


产品名称

型号

额定工况

显示接点数

变送范围

锅炉汽包
水位测量筒

UDZ-02S-19Q

P=15.68Mpa
t=
350℃

19

±300mm

UDZ-02S-17Q

17

±250mm

UDZ-01S-19Q

P=4.41Mpa
t=
250℃

19

±300mm

UDZ-01S-17Q

17

±250mm

UDZ-01S-15Q

15

±200mm

UDZ-01S-13Q

13

±150mm

UDZ-01S-11Q

11

±100mm

高压加
热器量筒

UDZ-02S-17G

P=15.68Mpa
t=
350℃

17

0~1000mm

除氧器
测量筒

UDZ-01S-17Y

P=4.41Mpa
t=
250℃

17

0~1700mm


五、配套仪表:



二次仪表

型 号



代



说明

UDZ-

-□

-□

工作压力

01S
02S
03S







≤4.41MPa
≤15.68MPa
≤20.6MPa

测量点数



11
13
15
17
19





11点
13点
15点
17点
19点

用途





Q
G
Y



汽包
高压
除氧器

安装方式







Z
H

直式
横式


型号

表头规格

显示点数

显示范围

闪光点

UDZ-01S-19Q-Z(H)



19

±300mm

2

UDZ-02S-19Q-Z(H)



19

±300mm

2

UDZ-01S-17Q-Z(H)



17

±250mm

2

UDZ-02S-17Q-Z(H)



17

±250mm

2

UDZ-01S-15Q-Z(H)

160×80×410mm

15

±200mm

2

UDZ-01S-13Q-Z(H)



13

±150mm

2

UDZ-01S-11Q-Z(H)



11

±100mm

2

UDZ-02S-17Q-Z(H)



17

0~1000mm

2

UDZ-01S-17Q-Z(H)



17

0~1700mm

2


六、产品照片:

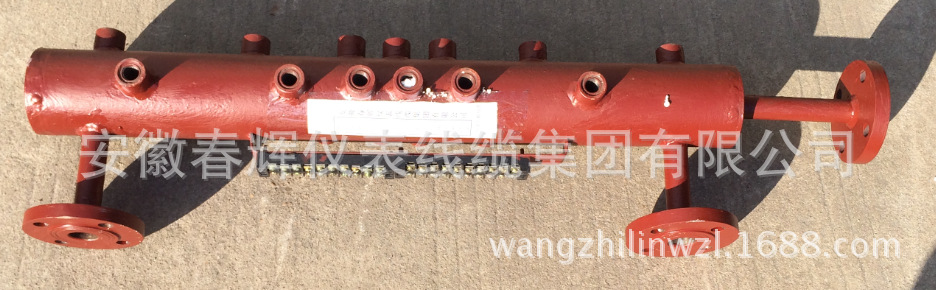

电接点水位计9

undefinedundefined

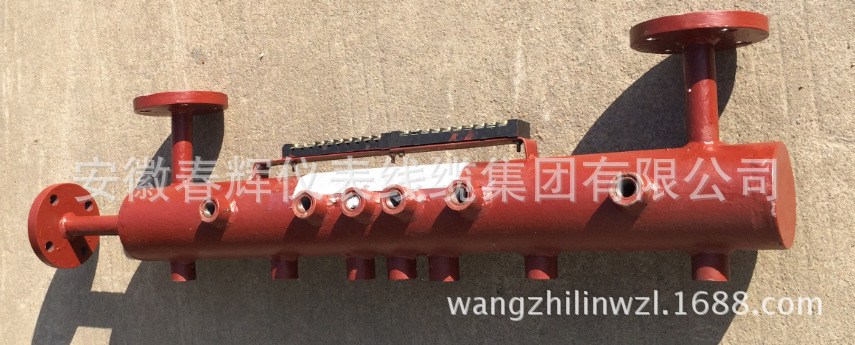

电接点水位计Lundefinedundefined


undefined

undefinedundefined长

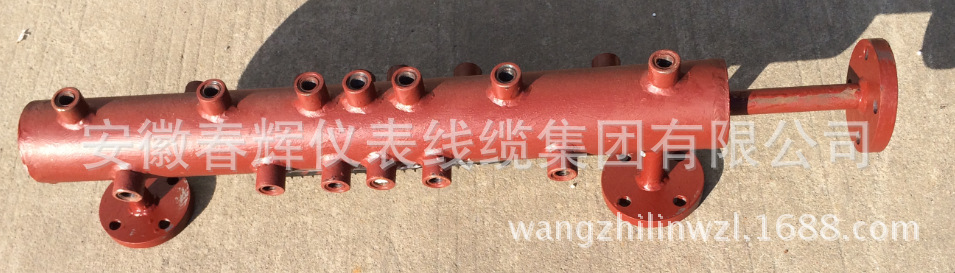

电接点水位计8标记undefined



undefined

undefined

undefined

undefined

undefined
undefinedundefined
undefinedundefined

undefined测量筒带电极4
现场锅炉安装图

undefinedundefined



配套的显示表

智能双色液位仪undefined

智能双色液位仪1

智能双色液位仪接线

undefined

DS-8S-19A-4

DS-8S-19A2

DS-8S-19A合格证

UDZ-01S-13Q-Z
undefinedundefined

undefinedundefined
undefined
现场使用照片

undefined

UHZ-01S-19Q-H横式照片:


undefined

undefined
undefined

undefined

undefined

1

7

6

5

4

3

2
