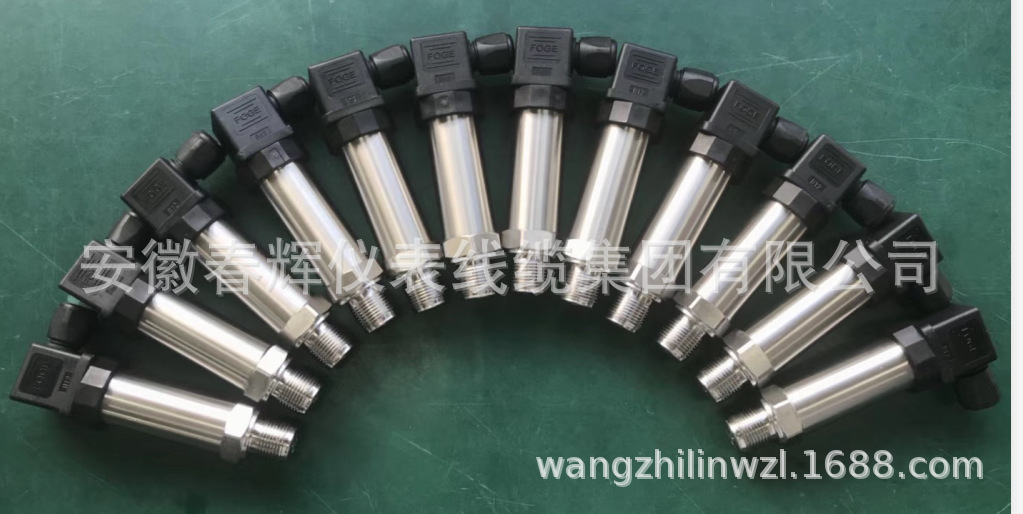

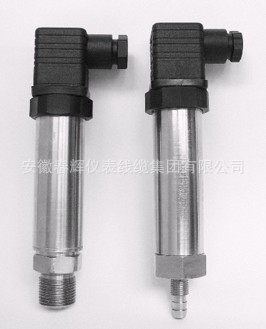

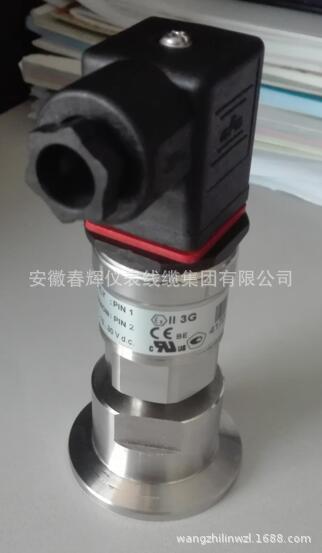

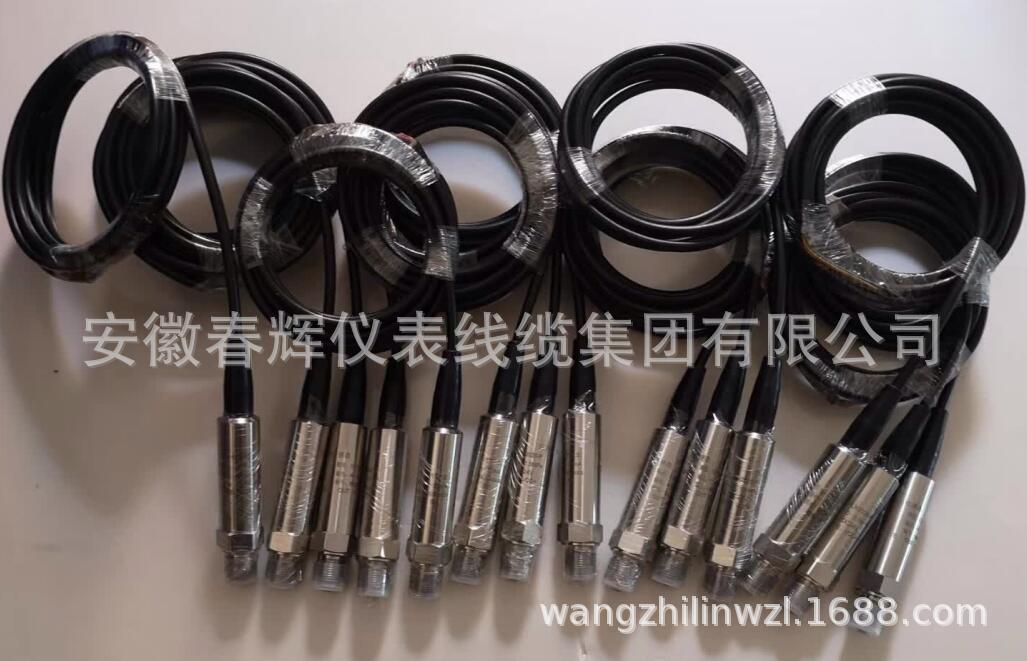

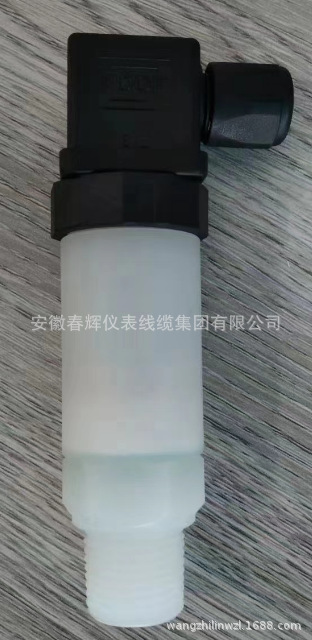

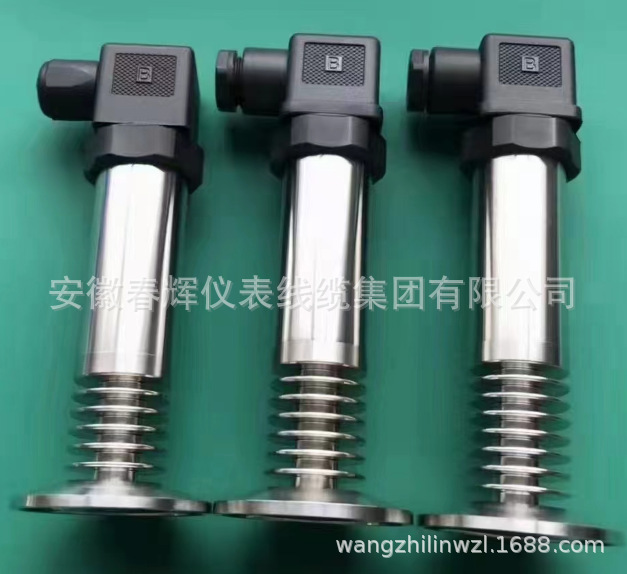

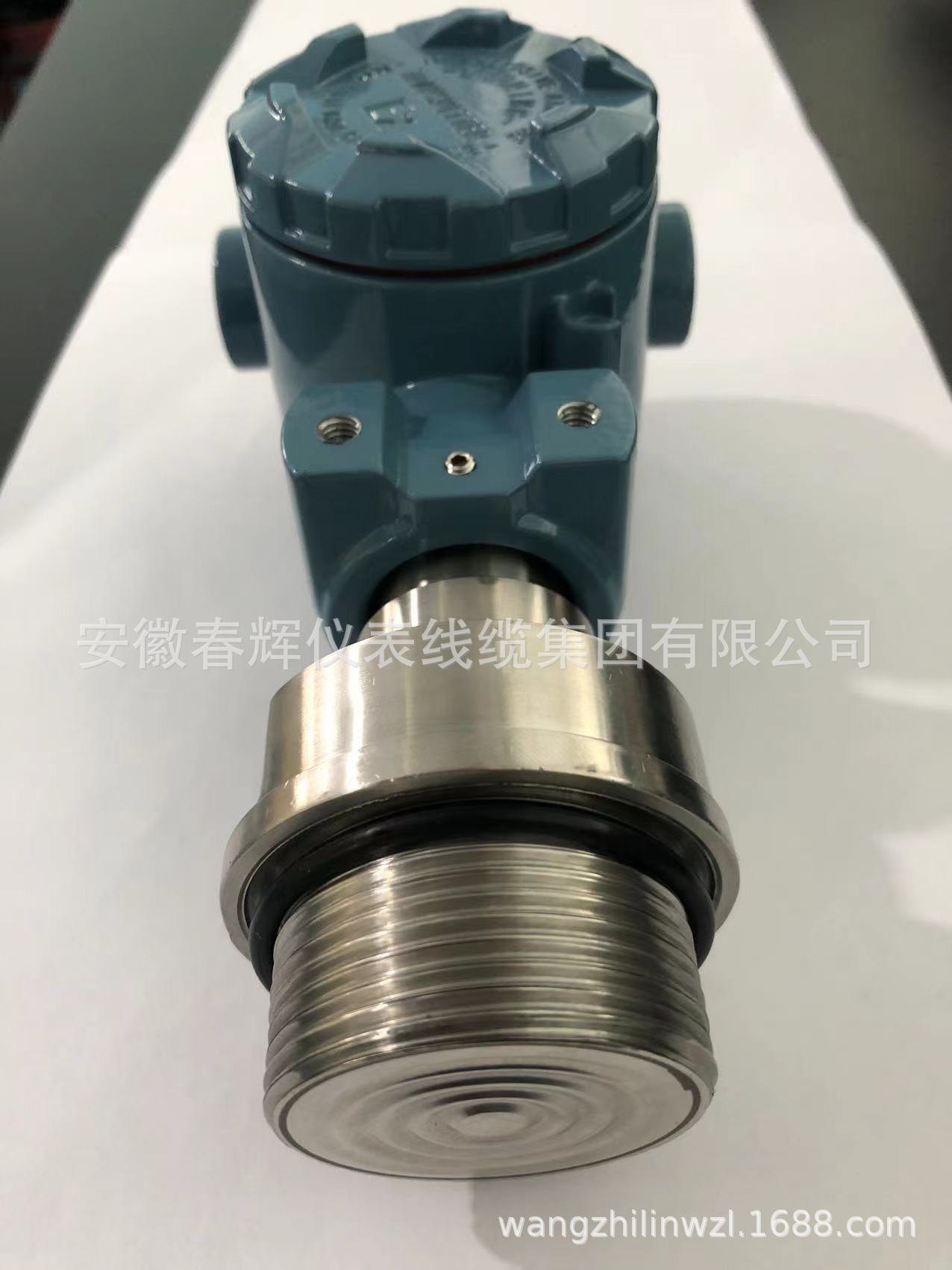

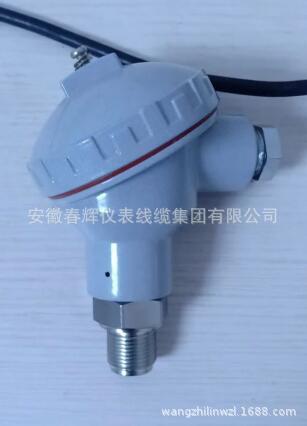

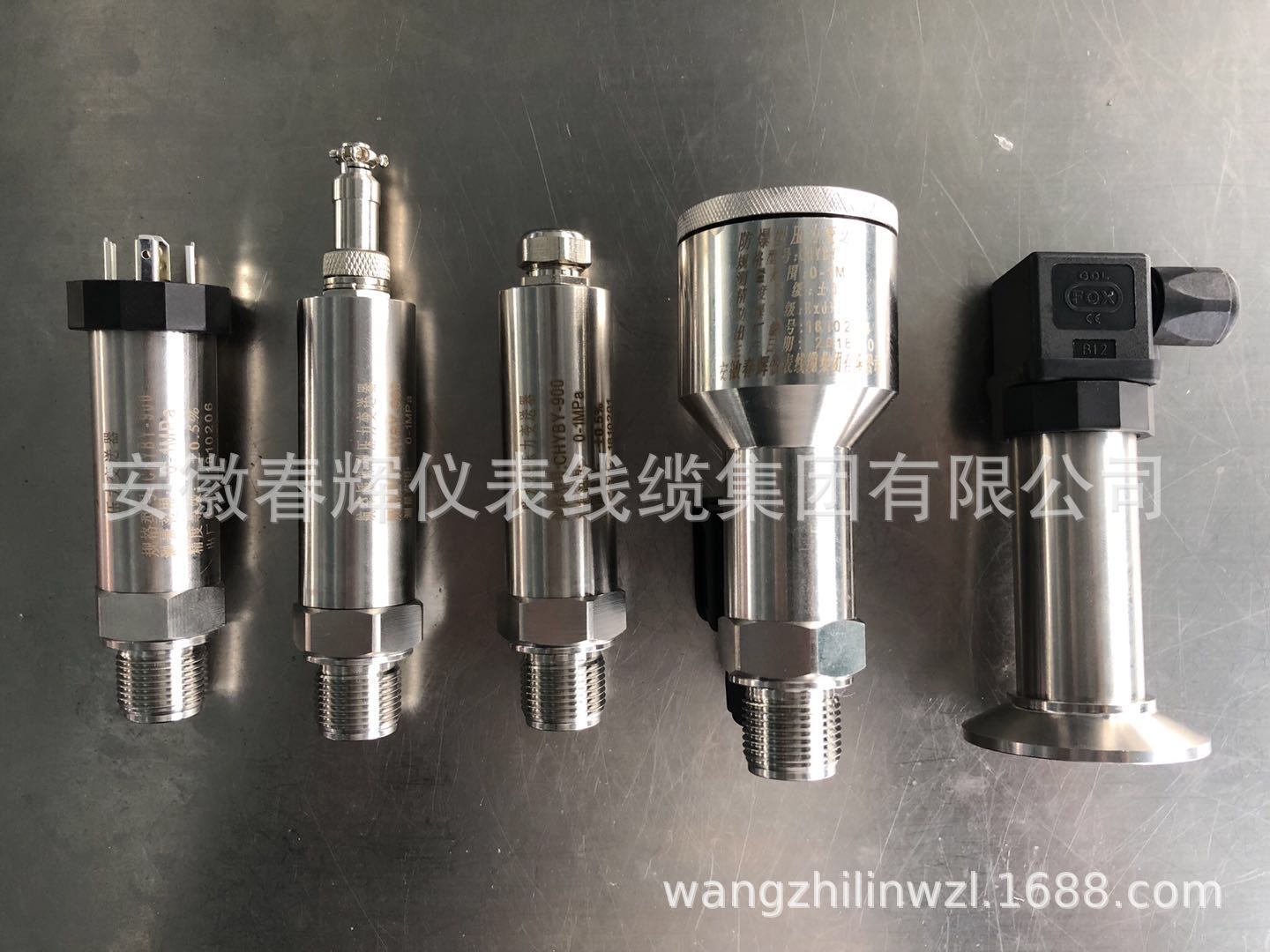

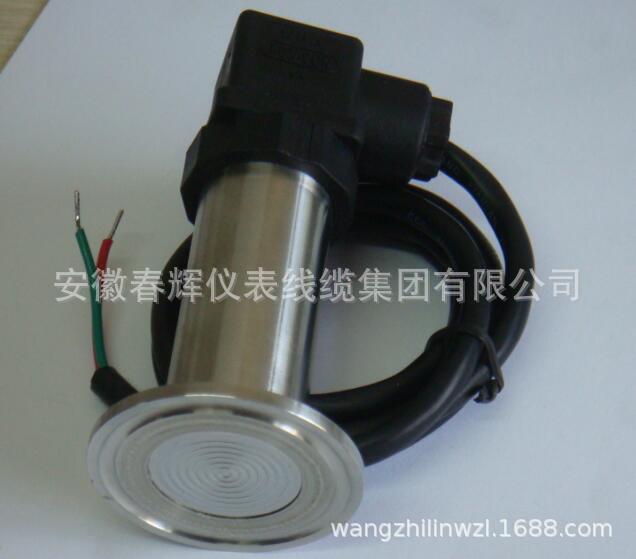

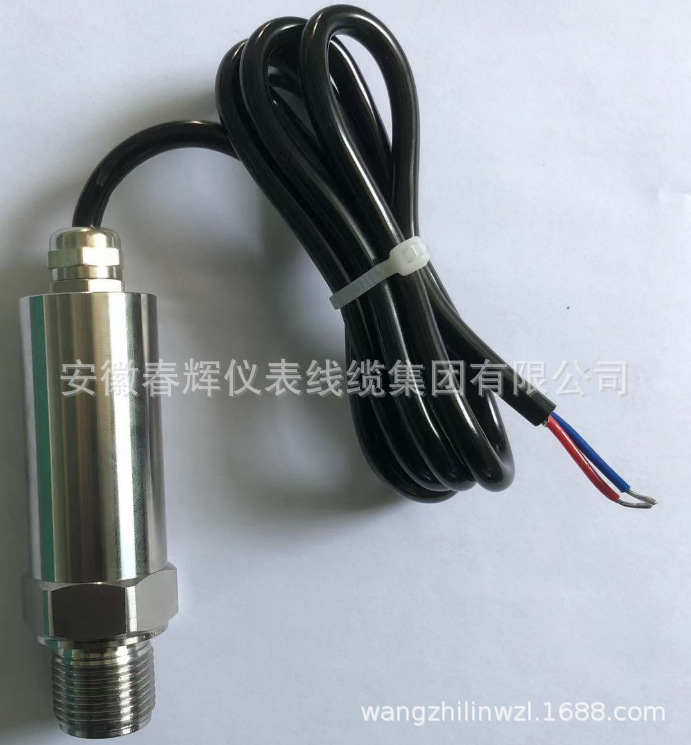

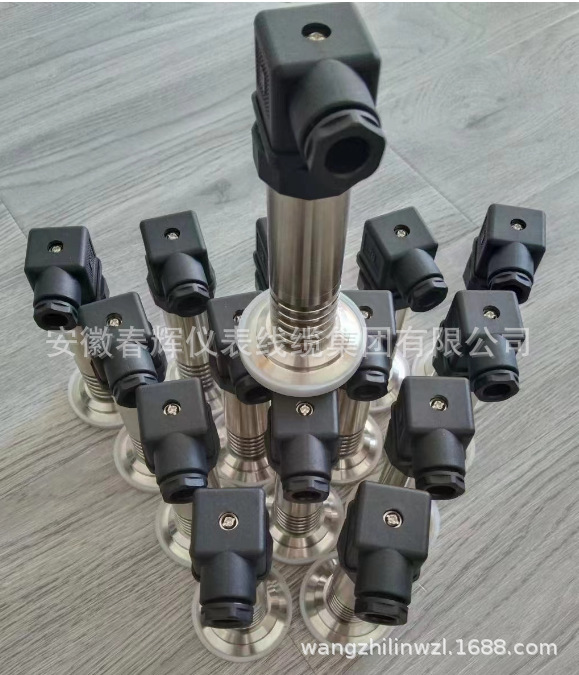

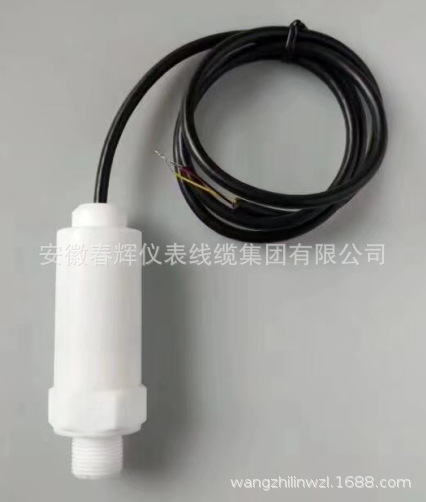

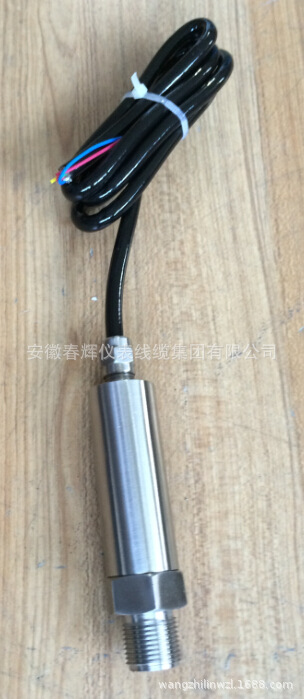

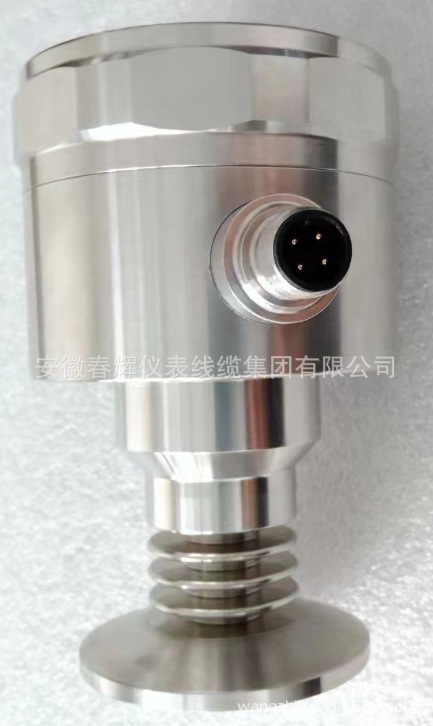

一、概述： 扩散硅压阻式压力变送器，YBY-900 扩散硅压阻式压力变送器是为使用环境比较恶劣的现场而设计的一种高性能液位变送器。其外形为精巧的一体化全不锈钢结构，安装方便，具有抗振性和抗冲击性好、精度高、稳定性好等，应用于石油、化工、冶金、水利、电力、食品、医药等行业的压力、液位的测量和过程控制。 二、工作原理： 扩散硅压阻式压力变送器是利用单晶硅的压阻效应，以单晶硅为基体，按特定晶向，用的微机械加工形成弹性元件，在其适当位置用集成电路工艺形成四个等值应变电阻，组成惠斯登电桥，对电桥施加一恒定电压（流），当有压力（差压）作用到弹性元件时，使其输出与对应于所加压力成比例的电压信号，经过电子线路把电压信号放大转换成三线制的0-5V输出。或经电子线路把电压信号放大转换成二线制的4-20mA电流输出。 三、指标及参数： 量程范围：0~1.6MPA 输出信号：0-5V三线制 4-20mA 二线制 供电电源：24V DC 精度等级：0.5%FS 长期稳定性：≤±0.2%FS/年 温度范围：-40~125°C 环境湿度：≤90%RH 环境温度：-10~75°C 过载压力：120%FS 测量介质：对不锈钢不腐蚀的气体，液体。 四、电气连接方式及接线图； 扩散硅压阻式压力变送器电气连接方式接线盒为标准HIRSCHMANN接头，3号脚接电源正极，接地端接负载。 电气连接图如下： 五．调零位和调满度： 拧下HIRSCHMANN接头及不锈钢保护套管，即可看到电路板上调零电位器W0及满度电位器W1。外接标准电流表（0.2级以上）即可调整， 步骤如下： 1.在压力为零时，调W0电位器，使标准电压表指示为0V； 2.加满量程压力，调W1电位器，使标准电压表指示为5V； 3.反复第1.2步骤两三次，直至符合要求。 六、注意事项 1.凡供货产品均带有产品合格证及使用说明书，其中有产品编号、参数、接线图、出厂日期等，请认真查对，以免用错。 2.安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口。若为螺纹接口，应慢速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。 3.接线应按照我公司使用说明要求进行。 4.本产品系的换能仪表，禁止随意拆卸、碰撞、跌落、用力甩打或用尖锐器具捅引压孔。 5.变送器通电后即可工作，但预热30分钟后输出稳定。 6.使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司部门联系。 7.运输、储存时应恢复包装，存放在阴凉，干燥，通风的库房内。8.质量期24个月。

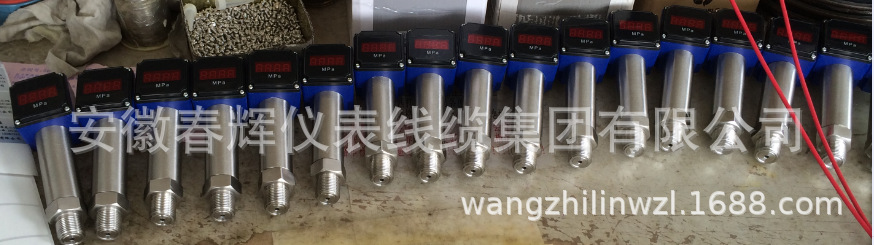

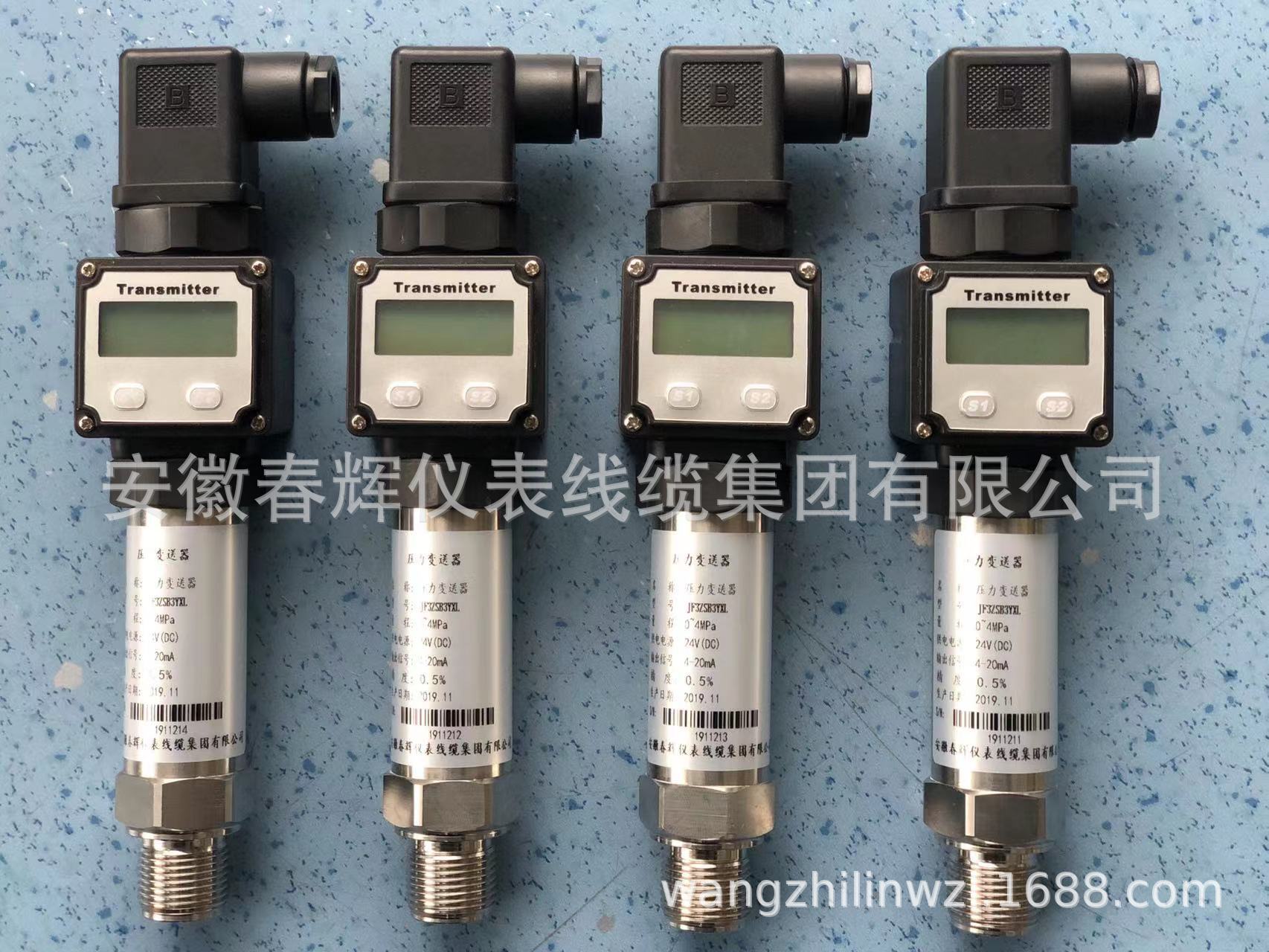

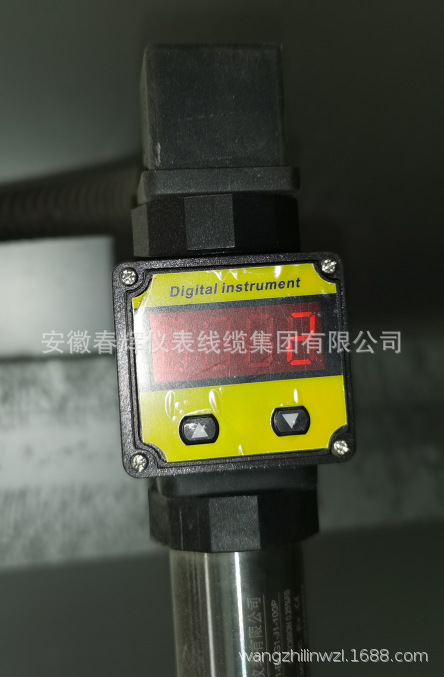

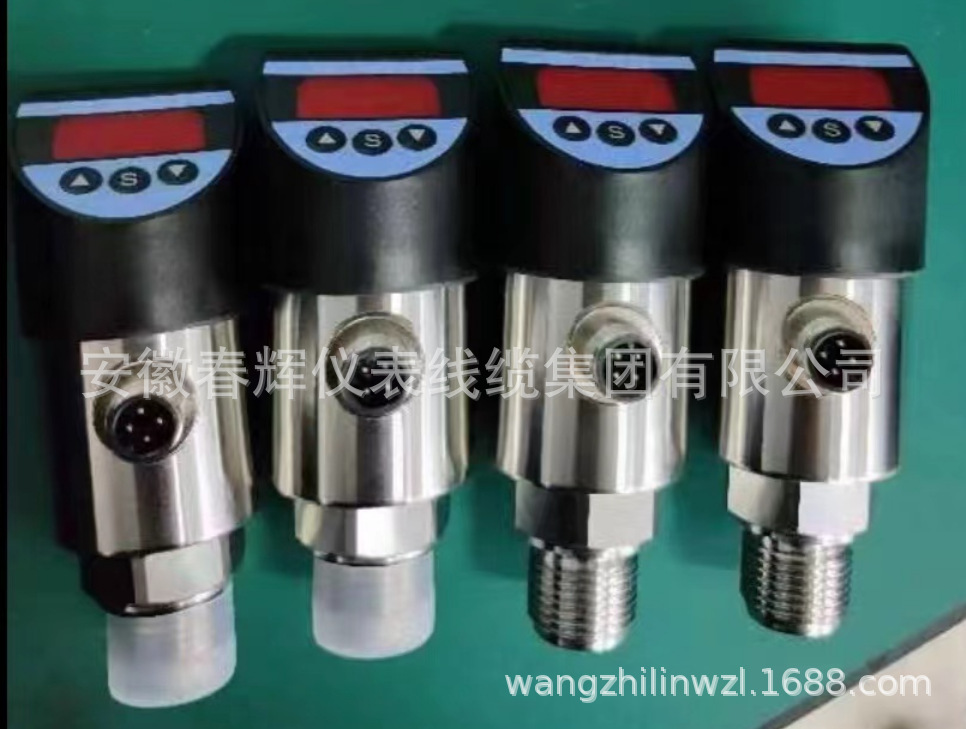

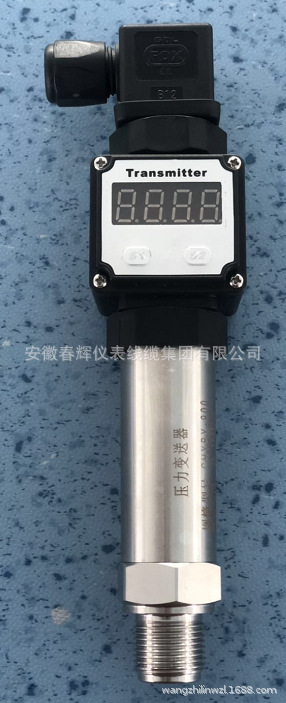

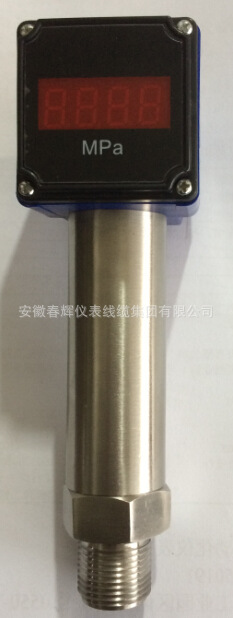

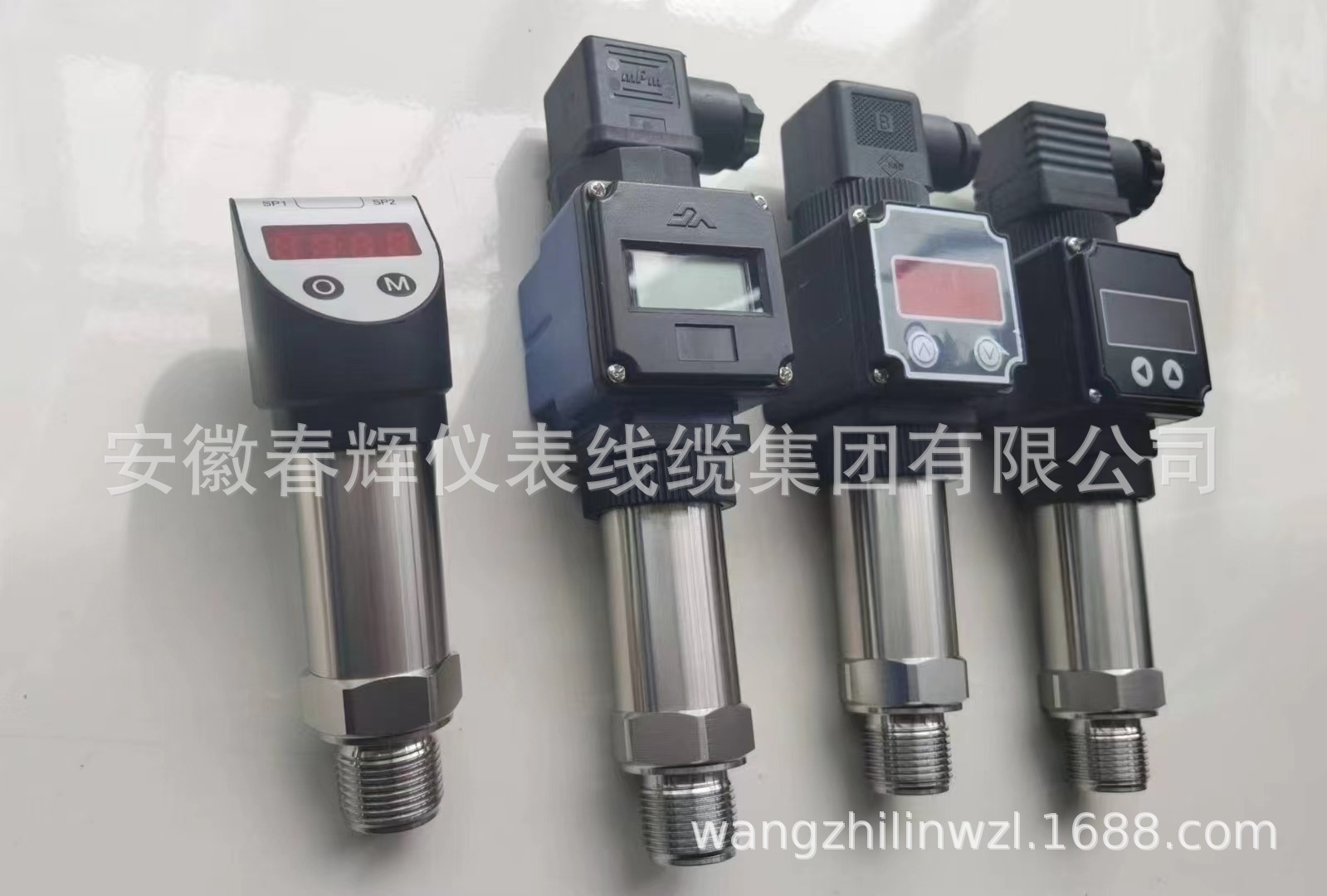

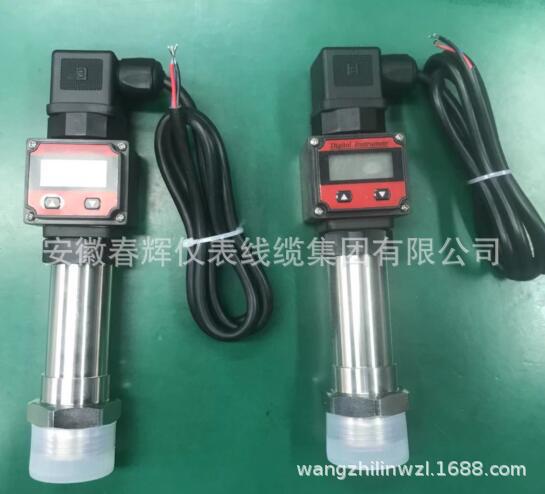

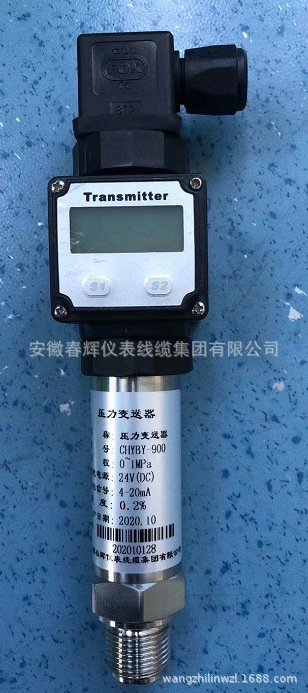

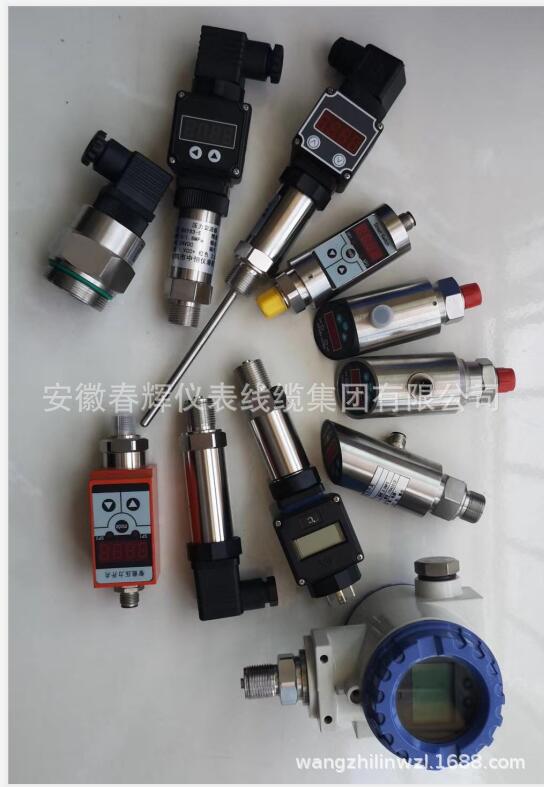

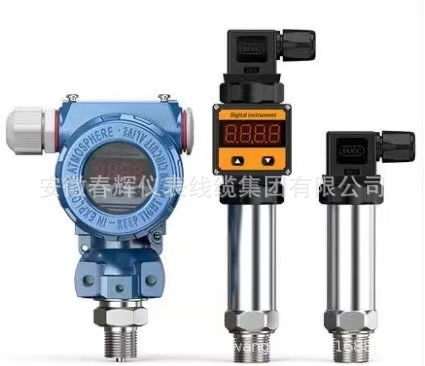

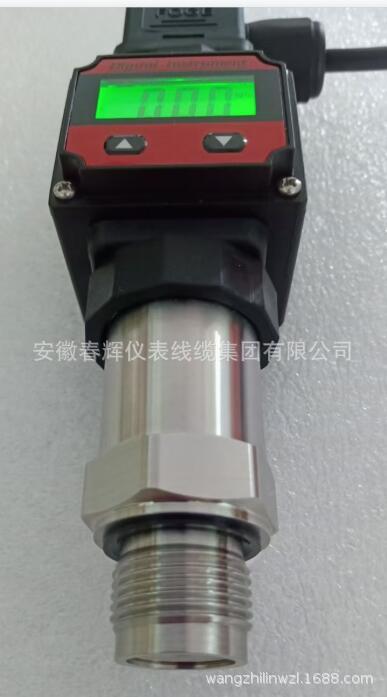

带现场数字显示型

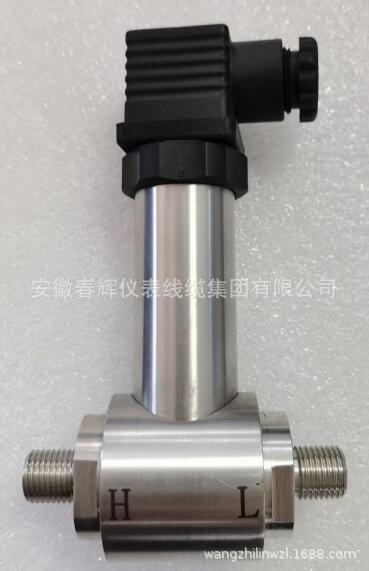

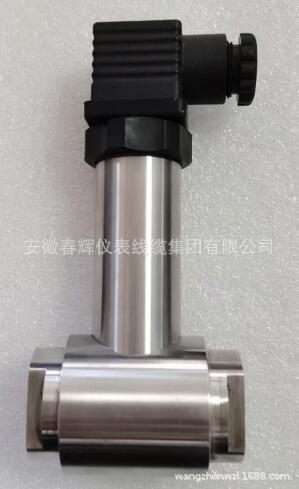

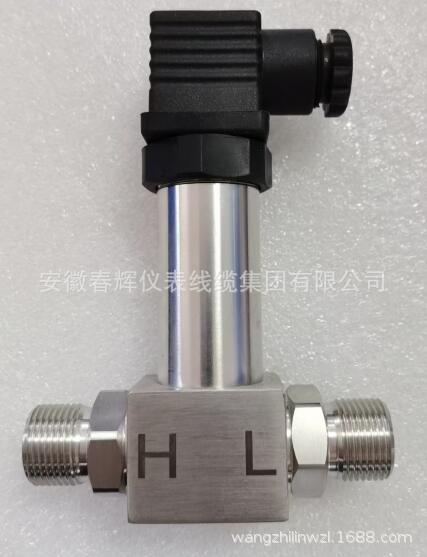

差压型
