RS485通讯电缆
]资料
点击看大图
如果您对该产品感兴趣的话,可以
产品名称:
RS485通讯电缆
产品型号:
RS485
产品展商:
春辉
简单介绍
RS485通讯电缆在一般场**用双绞线就可以,但在要求比较高的环境下可以采用带屏蔽层的双绞电缆。RS-485 数据电缆是用于多点间的通信。许多设备可以通过一条信号电缆来连接。RS-485 数据电缆可以在2.5MB/s的速度下传送1200 米, 用于复杂的楼宇自控、工业控制网络、电力自动化等通讯网络。
RS485通讯电缆
的详细介绍
一、概述:
RS485通讯电缆,RS-485通讯电缆在一般场**用双绞线就可以,但在要求比较高的环境下可以采用带屏蔽层的双绞电缆。在使用RS485通讯时,对于特定的传输线路,主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比;这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485的传输距离能达到1200米,但实际应用中传输距离要小于1200米,具体长度受周围的环境影响。
RS485通讯电缆,RS-485通讯电缆适用于交流额定电压500V或直照明、电动工具等所的电源,还能同时传输控制信号。流电压1000V及以下传输音频信号,以及固定敷设的铁路信号和某些自动装置用传输控制线路。
RS485通讯、RS232通讯、RS422通讯电缆用于电器仪表、电讯广播、防盗报警系统、楼宇对讲系统、视频监控系统、电子设备及自动化装置等屏蔽线路中。额定电压: 300V/300V
二、产品特点:
RS-485 数据电缆是用于多点间的通信。许多设备可以通过一条信号电缆来连接。RS-485 数据电缆可以在2.5MB/s的速度下传送1200 米, 用于复杂的楼宇自控、工业控制网络、电力自动化等通讯网络。
1.兼顾传输音频信号和固定敷设的铁路信号。
2.抗干扰性能。
3.既能分开单对使用,也能多对同时使用,传输多路信号。
4.可部分传输动力、 铁路信号电缆的使用特性与结构
三、参数;
1.导体:采用多股镀锡铜丝绞和导体。导体表面无油污、无灰尘等缺陷。导体直流电阻要符合标准规定。
2.绝缘:采用普通PVC绝缘料挤包,绝缘表面需光滑圆整,不得有自然收缩现象,绝缘线芯直径应按本工艺生产,绝缘线芯分色根据客户需求。
3.将绝缘线芯绞和成缆,成缆外径要圆整,节距均匀,线芯外用聚酯带重叠绕包扎紧。
4.加7/0.15镀锡丝作引流地线,然后加铝塑复合带中包。
5.编织:采用镀锡编织屏蔽,屏蔽密度80%,编织层要求光滑、无毛刺、无漏编、无油污等明显质量缺陷。
6.护套:采用普通灰色PVC护套料挤包,护套表面光滑、圆整。
额定电压:交流500V、直流1000V 。
7.电缆导体的高允许工作温度为70℃,电缆长期允许的环境温度-40℃~60℃。
8.电缆敷设时的环境温度:聚缆应不低于0℃,聚乙烯护套电缆不低于-10℃。5、电缆敷设时小弯曲半径:应不小于电缆外径的15倍。
四、产品使用条件:
1.使用温度(℃): -40~+60;
2.敷设条件:室外/室内;
3.安装温度不低如: -15℃ ;
4.充许小弯曲半径:10倍
五、产品结构:
RS485通讯电缆产品结构:
1.高密度材料绝缘/二芯对绞电缆
2.镀锡银铜线芯
3.铝箔屏蔽+镀锡银铜编织网屏蔽
4.高密度材料护套
六、规格型号:
a、1线对2芯(2x24AWG)(20.2)(20.5)(20.75)(21.0)(21.5)多股绞合镀锡铜丝,PE绝缘护套;为适用于复杂的工业噪声环境,特采用铝箔/聚酯复合带屏蔽率 镀锡铜编制网屏蔽率共双重屏蔽,并附有独立TC接地导体,工业灰色PVC外护套,特性阻抗120欧姆。
b、2线对4芯(2x 2x24AWG)(220.2)(220.5)(220.75)(221.0)(221.5)多股绞合镀锡铜丝,PE绝缘护套;为适用于复杂的工业噪声环境,特采用铝箔/聚酯复合带屏蔽率 镀锡铜编制网屏蔽率共双重屏蔽,并附有独立TC接地导体,工业灰色PVC外护套,特性阻抗120欧姆。
c、常用型号为有1线对、2线对、3线对、4线对。
导体有18AWG,,20AWG,24AWG,26AWG,0.2mm2、0.5mm2、0.75mm2。
注:要求可定做。
型号规格
导体结构
导体直径
绝缘标称厚度
绝缘外径
成缆后外径
编制及屏蔽后外径
护套厚度及外径
1224AWG
7/0.20
0.6
0.35-0.4
1.3~1.4
2.6
3.1-3.3
5.3-5.5

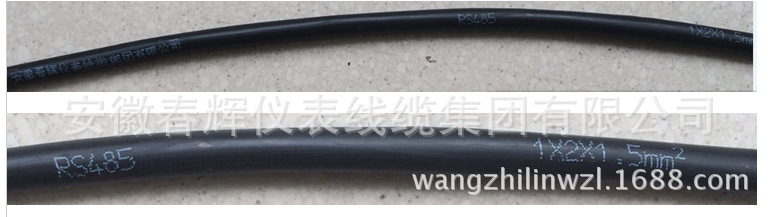

RS-485 21.0产品照片
RS485屏蔽层

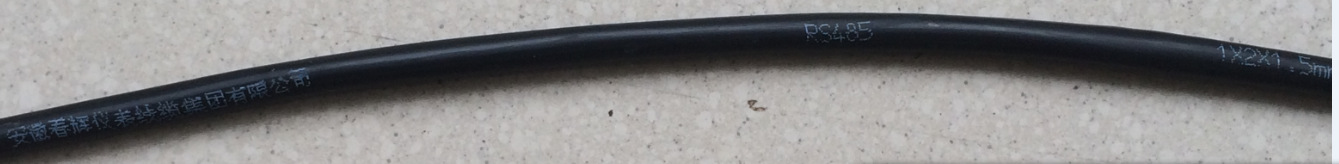

RS-485 40.5产品照片
片
