产品名称: XXS闪光报警器
产品型号: XXS-101/102
产品展商: 春辉
简单介绍

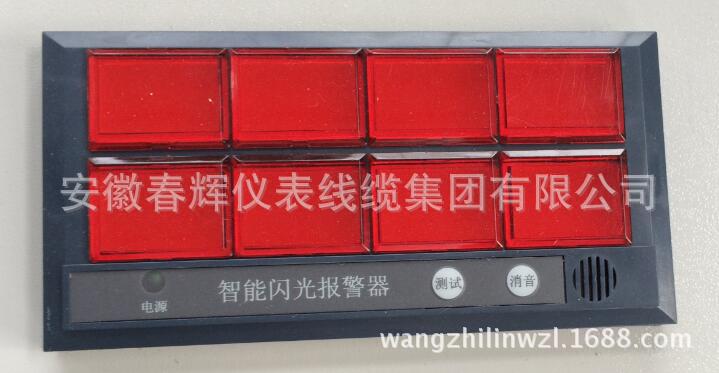

XXS闪光报警器,闪光报警控制仪,LED系列闪光报警控制仪可与各种系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号,八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。


XXS闪光报警器的详细介绍

 一、 概述:
     1.XXS闪光报警器,闪光报警控制仪,LED系列闪光报警控制仪可与各种系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号,八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。
     XXS闪光报警器,闪光报警控制仪,闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式,可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。XXS闪光报警器可以方便拼装成多回路报警系统。
     2.半导体平面发光器件,亮度高、色柔和、功耗低,并联驱动,工作,且灯屏更换方便。
     3.单片机,光电隔离,内置蜂鸣器,整机抗干扰能力。
     4.插入式电路板结构,有继电器结点输出和电压输出等多种输出方式便于维护和操作
     5.现场可任意选择常开或常闭输入方式。
二、 参数:

输入

信号

无源接点开关量(常开或常闭)

供音响使用的控制信号,高电平≥4V



输出

信号

开关输出 输出一对无源常开触点开关(报警时闭合)。触点动作同步于报警音响

直流电平信号输出 >4V

无源开关量 (常开:报警时闭合),触点容量3A/24VDC、0.7A/110VAC



指标

线路输入电阻 ≥50Ω

供电电源 DC24V±5%

功 耗 报警时1.8W,无报警时0.1W



使用

环境

相对温度 -10 ~ 50℃

相对湿度 ≤85%RH        o 无结露、无腐蚀性气体

大气压力 86~106kPa

三、仪表外形尺寸及安装方式:



报警器

正常

报警

确认

恢复正常

确认前恢复

确认

灯光













音响













 注:

灯灭



闪光



平光



无声



发声


仪表外形



仪表尺寸:80×40×100mm
开孔尺寸:66×35mm
重 量:240g

安装方式

该仪表可拼装,亦可密集安装

密集安装的开孔尺寸



M=(40.5×m)-10
L=(80×n)-14
m:每列报警器的个数
n:每排报警器的个数

点阵式安装的开孔尺寸



条列式安装的开孔尺寸



L=(80×n)-14
n:每排报警器的个数

四、规格型号表:

型号

代码

说明

XXS





仪表类型

XXS

闪光报警器

控制作用

        1001



单点

        102



双点

输入方式

            J



无源接点信号输入

            D



TTL电平信号输入

报警方式

                  N



无继电器报警

                  K



有继电器报警

供电方式

                       D

DC24V供电

                       A

AC220V供电

 型号举例:XXS-101JKD单点控制,无源接点信号输入,有继电器报警,DC24V供电
