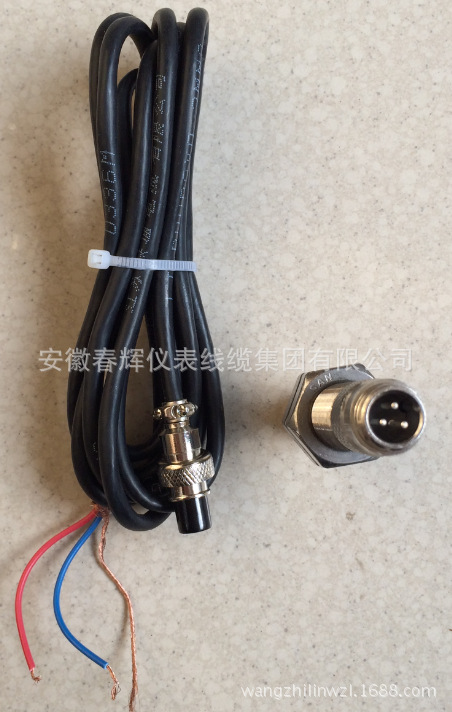

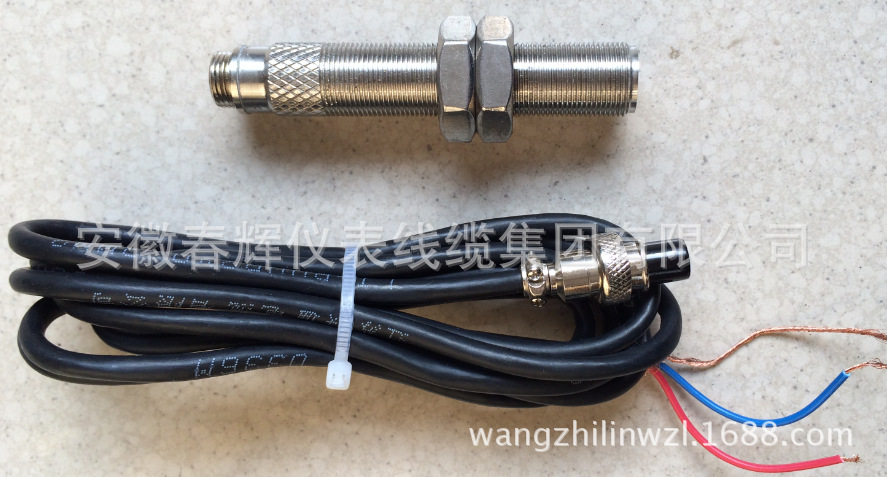

一、概述： 单路测速传感器采用磁敏效应，当金属齿经过齿轮传感器前端时，引起磁场变化，传感器元件检测到磁场变化，并转换成一个交变电信号，传感器内置电路对该信号进行放大、整形，输出良好的矩形脉冲信号，测量频率范围更宽，输出信号更稳定，安装简单，防油防雨水，已在电力、汽车、航空、纺织、石化等测速得到应用。 二、参数： 工作电压：5～24V 测量范围：0～20KHz 测速齿轮形式：模数2 ～ 4（渐开线齿轮） 输出信号：方波，其峰峰值等于工作电源电压幅度，与转速无关，大输出电流20mA 工作温度：-30 ～+70℃ 规格：M22×1传感器 安装间隙：1～2mm 重 量：约120 三、规格型号及订货指南 订货代 号：SMCB-01型-A□□-B□□ 螺纹尺寸：A□□ 10：10mm 12：12mm 14：14mm 传感器长度：B□□ 50：50mm 60：60mm 70：70mm
四、单路测速传感器接线图：
测速齿轮结构图：
注意接线方式：红线—电源 黄线—输出 蓝线— 地
不能接反。
五、单路测速传感器 齿轮材料采用导磁率大的金属材料，如45钢。 齿形为渐开线齿形，齿与齿间的间距及齿的宽度对测速影响较大，当齿与齿的间距过小时，可能导致传感器无输出，严重影响测量，因此齿形要按要求加工。
图四 测速齿轮结构图
齿轮模数 ：2 ~ 4 齿宽b：大于5mm
da
p
d
π
z+2
z
