产品名称: 双色水位计
产品型号: UGS
产品展商: 春辉
简单介绍
双色水位计，双色石英管液位计，UGS系列彩色石英管液位计它是利用自然光在液体中折、反射原理。借助于红、绿色片，在测量时，使液相显示绿色，气相显示为红色。由于液气相显示反差大，指示鲜明清晰，所以对远距离操作和夜巡视更为有利。


双色水位计的详细介绍

一、概述：
        双色水位计，UGS系列石英双色液位计是有安徽春辉仪表线缆集团有限公司的液位仪表，具有指示鲜明、液位显示反差大、观察明显、操作、连续指示无死区等，应用于石油、化工、电力、冶金、医药等行业，用于连续指示密封承压容器和开口容器中液体的液位测量或二种不同液体的界面测量。液面测量呈红、绿双色显示，界面测量呈红、绿、黑三色显示。
       双色水位计双色石英管液位计，UGS（系列彩色石英管液位计（以下简称彩色液位计）是彩用新而成。它是利用自然光在液体中折、反射原理，借助于红、绿片，在测量时，使液相显示绿色，气相显示为红色。由于液气相显示反差大，指示鲜明清晰，所以对远距离操作和夜巡视更为有利。因此被用于石油、化工、电 力、冶金等行业的透明液体容器和锅炉上，如水、汽油、液化气、液氨、丙烷、丙稀、芳烃、酸等油品和化工原料的液位测量。同时对于两种不同介质密度的界面测量，可选用三**面石英管液位计。三**面石英管液位计是利用浮力与比重差的原理而设计的，石英管中的小浮子悬浮于两种介质的分界部分，由于浮子呈黑色，上下部分液体颜色有异，所以显示醒目。从而解决了一直困扰在石油化工生产过程中两种混合介质界面分辨不清的难题。它是目前理想的直读式液位计。
二、双色水位计结构原理：
      双色水位计双色石英管液位计，UGS系列彩色石英管液位计它是利用自然光在液体中折、反射原理。借助于红、绿色片，在测量时，使液相显示绿色，气相显示为红色。由于液气相显示反差大，指示鲜明清晰，所以对远距离操作和夜巡视更为有利。
      双色水位计，双色石英管液位计主要由异形石英玻璃管、滤色经绿玻璃片、表体、上、下阀门及排污阀组成。液位计与容器上法兰构成连通器，通过自然光在液体中的折射和反射的光学原理，借助滤色红绿玻璃片使液相呈现绿色，气相呈红色。红绿显示清晰，可在远距离观察和夜间巡视。
      由于不同液体光普的差别和密度差的关系，运用彩色液位计折射的光学原理，达到三色显示界面的目的，并在两种液面的界面间飘浮着一个彩色的浮标，使两种界面泾渭分明。
三、双色水位计产品特点：
   1.液、气相显示清晰、无盲区、密封性能好、耐高温耐高压、防粘稠、重量轻、奉命长、无泄漏。
   2.结构简单、安装维护方便、耐腐蚀、无需电源、防爆。
   3.双色石英管液位计的直读式仪表液、汽相显示清晰，无盲区、密封性能好、耐高温、高压、防粘稠。重量轻、无泄漏、结构简单、冲洗、维护方便。 平衡装置 此结构起缓冲，平衡压力作用，保护石英玻璃液位置，防止高温、高压介质瞬间进入管内产生猛烈冲击而导致石英玻璃管爆裂，建议6.4Mpa以上工况选用此装置，以生产。
四、参数：
    1.的99.99%SiO2透明石英管，其变形点1077℃，软化点1730℃。
    2.搞压强度1170Kg/cm3 ，膨胀系统数5.5×10-7。经工艺处理后具有耐高温、高压和优良的机械特性。
   3.工作压力：1.6、2.5、4.0、6.4、10.0MPa
   4.工作温度：＜520℃ 碳钢≤350℃；不锈钢≤450℃；
       环境温度：-50~+80℃；
   5.测量范围L：测量范围由中心距而制定：300、500、800、1100、1400、1700、2000mm，规格请注明尺寸。
     测量范围(法兰中心距)：500、800、1100、1400、1700、2000mm(其他中心距可协商供货)。
     观测范围：法兰中心距
     观测宽度：20mm
  6.伴热蒸汽夹套：工作压力0.6MPa，接管尺寸G1/2″外螺纹。
   7.接口法兰：采用化工部1997年新颁发的HG20592~20635-97法兰标准。法兰通径DN20、DN25，如用户需采用其他标准（如GB、ANSI等标准）可根据用户需要设计。
   连接法兰通径：DN15、DN20或DN25如用户需采用其他标准(如GB、ANSI、DIN等标准)可根据用户需要设计
  法兰密封面：平面(RF)或凸面(M)
  8.钢球自动封闭压力：大于0.2MPa
  9.锅炉水位计：±150、±200、±220mm；
  10.显示方式：汽相红色，液相绿色；
  11.材质：碳钢、不锈钢(1Cr18Ni9Ti、304、316L)；
  12.排污阀形式：G1/2〃截止阀；
  13.电伴热：采用自限温度伴热带；
  14.光源电源：220VAC；
  15.防爆等级：Exia ⅡCT5。
  16.重量15~30kg。

UGS显示高度与测量范围关系表（显示高度即标尺高度）:
                                                     （单位：毫米）

测量范围L

300

500

800

1100

1400

1700

2000

显示高度H

100

300

600

900

1200

1500

1800

UGS 系列双色水位计，石英双色液位计主要参数表
中心距L（mm）　　　①
300、370、400、440、470、500、800、1100、1400、1700、2000
可视长（mm）
138、208、238、278、308、338、638、938、1238、1538、1838
工作压力（MPa）
≤10.0
介质温度（℃）
-50～520
连接
方式
②
法兰连接
JB/T84-94 ANSI PN1.6、2.5；150"、300" DN15、20、25
JB/T82.2-94 ANSI PN40、6.4、10.0；600"、900"、1500"
螺丝连接
G 3/4"管外螺纹
保温蒸汽压力（MPa）
≤1.0（接头为M161.5）
接液材质　　　　　 ③
碳素钢、不锈钢、钛材等
冲洗排污接口
Z 1/2"（内螺纹）
照明电源
220V　50Hz或36V　50Hz
耗用功率
80～240W

五、产品型号及选型形式 :

UGS

A



阀门带装置

结构形式



B



带排污阀无装置

C



无盲区



1



普通型

附加装置

2



带蒸汽夹套型

3



带防霜装置型

4



带照明装置型



S



测量液位（双色）

测量特性

J



测量界面（三色）



A



法兰连接DN20，25

连接形式

G



螺纹连接G3/4″



1



1.6

公称压力

（MPa）

2



2.5

3



4.0

4



6.4

5



10.0



C



碳钢

接液材质

F



不锈钢（304、316L）



03

300

测量范围

（mm）

05

500

08

800

11

1100

14

1400

17

1700

20

2000

X

规格尺寸X后接尺寸数字

六、双色水位计型号解释
undefined
七、双色水位计订货需知
   名称型号·测量范围（中心距、可视长）
   介质温度·材质要求·介质名称
  工作压力·法兰标准（口径、压力）
八、双色水位计结构形式:

双色石英管液位计

九、双色水位计附加装置:

双色石英管液位计

十、双色水位计使用说明:
      1、水位计使用时，应先缓慢打开阀门进液，然后特玻璃管预热20~30分钟，有**温度后，方能打开两端阀门进水或其它介质。
     2、在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。
     3、当石英管因意外损坏时，借助于仪表上下手柄将上下旋塞的塞子转90°，可阻止容器内的介质继续外流，此时，可更换损坏件。
十一、双色水位计用途及使用场合：

产品名称

型号

用途及使用场合

普通型

UGS-A

液位计两端为阀门，阀门带装置。当石英管意外破损时，能防止容器内介质外流，由于阀门通道比较小，所以是适合测量低粘度介质。

直通型

UGS-B

两端采用三通法兰连接，无装置。由于口径20mm，可测量较粘稠介质的液位

无盲区直通型

UGS-C

两端采用三通法兰连接，无装置。由于口径20mm，可测量较粘稠介质的液位，测量范围与显示高度同等

彩色液位计

UGS-A、B、C-1

测量透明无色液体液位，界面且光线较好场合

蒸汽夹套型

UGS-A、B、C-2

附有蒸汽伴热夹套，用于天气寒冷场合

防霜型

UGS-A、B、C-3

附加防霜装置，使用于低温介质，避免低温介质造成外表凝霜

照明型

UGS-A、B、C-4

测量有色液体液位、界面且光线较弱，夜间监测场合，附有照明装置

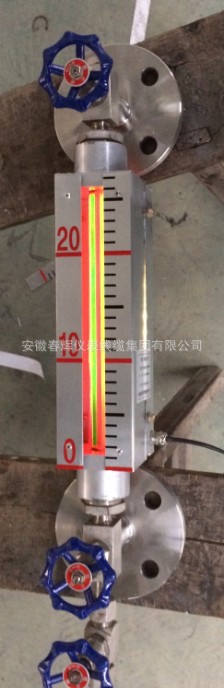

十二、双色水位计实物照片：

CH-UGS-A1F12undefinedundefinedundefined



undefined

undefined

undefined

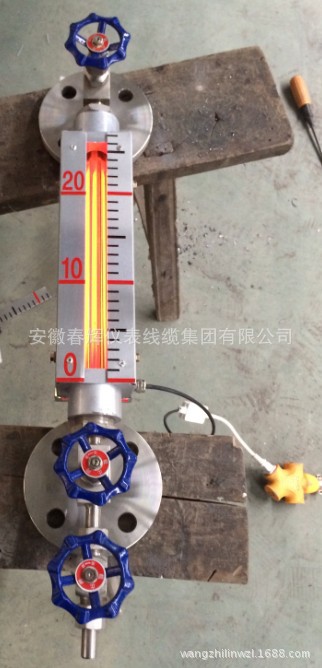

带照明装置的双色水位计：
undefined
undefined

undefined

undefined
undefined

undefined

undefined
undefinedundefined

undefined

undefined

undefined

undefined

undefined
