产品[

3051DP式变送器

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 3051DP式变送器
产品型号: 3051DP 3351DP 1151DP
产品展商: 春辉
简单介绍
3051DP式变送器用于测量液体、气体或蒸汽的液位、密度、压力和差压，然后转变成4～20mA信号输出给二次表或DCS系统。也可以与差压发生装置组合成差压式流量计，测量流体的体积流量。该差压变送器可与HART手操器相互通讯，通过它进行设定、监控或与上位机组成现场监控系统。


3051DP式变送器的详细介绍

一、概述：
      3051DP式变送器用于测量液体、气体或蒸汽的液位、密度、压力和差压，然后转变成4～20mA信号输出给二次表或DCS系统。也可以与差压发生装置组合成差压式流量计，测量流体的体积流量。该差压变送器可与HART手操器相互通讯，通过它进行设定、监控或与上位机组成现场监控系统。

      3051DP式变送器现场调整式压力变送器是本公司根据现场要求的新产品，可脱离手操器，通过按键方式实现现场调零、组态等操作。
     差压变送器，CH1151/3351DP差压变送器的关键原材料、元器件和零部件均源自或合资生产，整机经过组装和测试。差压变送器该产品具有设计原理、品种规格、安装使用简便等特点。由于该机型外观上融合了目前为，并被使用的两种变送器（罗斯蒙特3051与横河EJA）的结构，让使用者有耳目一新的感觉，并具有很强的性和替代能力。为适合自动化水平的不断和发展，该系列产品除设计小巧外，更推出具有HART现场总线协议的化功能。
二、参数：
    A. 性能规格：（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。）

     1.参考精度：
     ①数字、：±0.1%校验满量程；
     ②模拟、线性：±0.2%校验量程。
     2.稳定性：
     ①数字、：6个月，±0.1%URL；
     ②模拟、线性：6个月，±0.2%URL。
     3.环境温度影响：
     ①数字、：零点误差：±0.2%URL/56℃、总体误差：±(0.2%URL+0.18%校验量程）/56℃；
     ②模拟、线性：零点误差：±0.5%URL/56℃、总体误差：±(0.5%URL+0.5%校验量程）/56℃；
     4.振动影响：在任意轴向上，200Hz下振动影响为±0.05%URL/g
     5.电源影响：小于±0.005%输出量程/伏特。
     6.负载影响：没有负载影响，除非电源电压有变化。
     7.电磁干扰/射频干扰（EMI/RFI影响）：由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。
     8.安装位置影响：
     零点漂移至多为±0.25kPa。的零点漂移都可修正掉；对量程无影响。
   B. 功能规格：
      1.测量范围：0-0.125-41370KPa
      2.零点与量程：
      ①数字、：可用本机量程和零点按钮调整，或用HART手操器远程调整；
      ②模拟、线性：量程和零点连续可调。
      3.零点正、负迁移：零点负迁移时，量程下限大于或等于-URL；零点正迁移时，量程上限小于或等于+URL。校验量程大于或等于小量程。
      4.输出：
      ①数字、：4～20mA DC，用户可选择线性或平方根输出。数字过程变量叠加在4～20mA 信号上，可供采用HART协议的上位机使用
       模拟、线性：4～20mA DC,与过程压力成线性。
三、规格型号及选型：

3051DP/3351DP/115DP
差压变送器

代码
量程范围KPa
2
0-0.125～1.5
3
0-1.3～7.5
4
0-6.2～37.4
5
0-31.1～186.8
6
0-117～690
7
0-345～2068
8
0-1170～6890
9
0-3450～20680
0
0-6890～41370

代码
输出
E
4～20mA模拟型
S
4～20mA HART型

代号
结构材料
法兰和接头
排气/排液阀
隔离膜片
灌充液体
22
316不锈钢
316不锈钢
316不锈钢
硅油
23
316不锈钢
316不锈钢
哈氏合金C
24
316不锈钢
316不锈钢
蒙乃尔
25
316不锈钢
316不锈钢
钽
33
哈氏合金C
哈氏合金C
哈氏合金C
35
哈氏合金C
哈氏合金C
钽
44
蒙乃尔
蒙乃尔
蒙乃尔

代号
选项
M1
0～线性指示表
M2
LED显示表
M3
LCD显示表
B1
管装弯支架
B2
板装弯支架
B3
管装平支架
D1
侧面泄放阀在压力室上部
D2
侧面泄放阀在压力室下部
不注
1/2NPT锥管螺纹接头
C2
丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头
d
隔爆型dⅡBT4
i
本安型iaⅡCT6
s
不锈钢三阀组

四、外型尺寸及安装图：

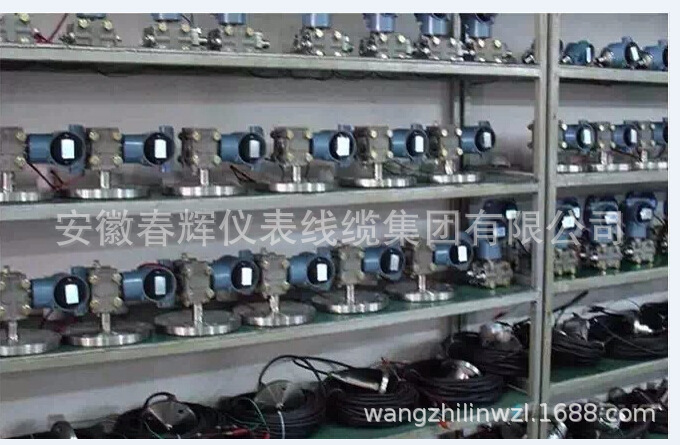

五、产品照片：




undefinedundefined
undefinedundefined

undefined

undefined

undefined

undefinedundefined

undefinedundefined

CH3051TG
undefinedundefined

undefined

undefined
undefined

undefinedundefined

undefined

undefined

undefined

undefined
