首页 >>> 产品目录 >>> 仪表阀门与管件

产品[

防堵取样装置

]资料

点击看大图

如果您对该产品感兴趣的话,可以

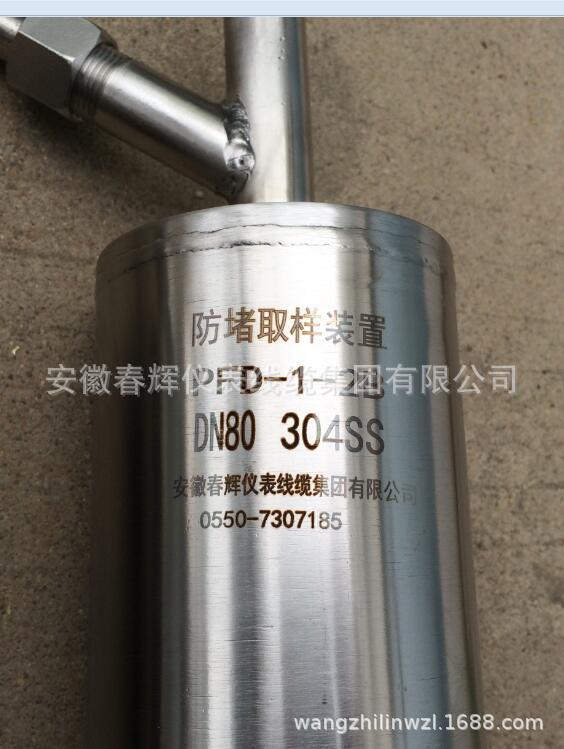

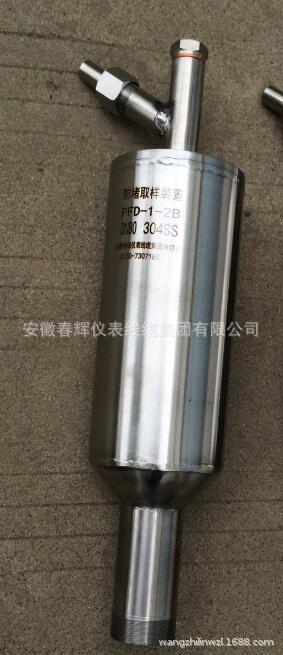

产品名称: 防堵取样装置
产品型号: PFD-1 PFD-1-2B
产品展商: 春辉
简单介绍
防堵取样装置，PFD-型系列防堵风压取样器（碳钢和不锈钢）锅炉的风道，烟道，炉膛等取压口，由于管道中含有一定的粉尘，所以经常发生堵塞，堵塞后用鼓风机或其他气源吹除，劳动强度很大，我厂生产的PFD-型系列防堵风压取样器是根据旋风分离器的原理制成。

防堵取样装置的详细介绍

一、概述:
       防堵取样装置，防堵风压取样器PFD-型系列防堵风压取样器（碳钢和不锈钢）锅炉的风道，烟道，炉膛等取压口，由于管道中含有一定的粉尘，所以经常发生堵塞，堵塞后用鼓风机或其他气源吹除，劳动强度很大，我厂生产的PFD-型系列防堵风压取样器是根据旋风分离器的原理制成。
     防堵取样装置，PFD-型系列防堵风压取样器经电厂使用，在制粘和输粉（煤粉）系统及炉膛的风压和差压测量，可以做到高粘度、低流动性、强腐蚀性的风粉混合物测量不发生堵塞。
     防堵取样装置是一种能自清灰防堵测量装置，可节省大量的清灰劳动力。
二、产品原理：
       根据气体流动原则，受到阻挡冲击，使含在空气中其比重大于空气的杂质，细小颗粒下沉，向上流出的空气得以净化，避免堵塞管道。得到的净化气体可以被风压表获得正确的测量，以致达到防堵风压采样的目的。
三、产品特点：
         PFD-型系列防堵取样装置经电厂长期使用证明，在制粘和输粉（煤粉）系统及炉膛的风压和差压测量，可以做到高粘度、低流动性、强腐蚀性的风粉混合物测量不发生堵塞。
     不需要气源，不存在系统复杂，安装工作量大的问题。
     不需要耗能，不需要维护,无附加测量误差。
      该装置是一种能自清灰防堵测量装置，可节省大量的清灰劳动力。
     结构新颖，构造简明，。
     使用方便，是积聚在斜管端的粉灰，只要用手拧下螺母既能自行吹除排出粉灰。
     不需要耗能，不需要维护。
     除了具有常规的风压采样装置的以外，测量动压，测量静压，都可以选择自清灰防堵功能。
    三层防堵结构有碳钢和不锈钢之分，不锈钢结构大大了产品的使用。
四、安装要求：
       防堵取样装置垂直安装在工艺管道或设备上。有困难时请接长取样管，接长管采用11/2 煤气管，接长管与水平面的夹角应大于或等于60°取样器本身仍需垂直安装。在有条件下，用1/2煤气管垂直接长引出管300mm后再用φ14×2无缝钢管应至仪表。

五、参数及安装图：
      含有粉尘的气体通过防堵取样器，经过三层防堵机构，层层对流，层层分离粉尘，使测量管路不易堵塞
      环境温度：-10℃～50℃无凝露现象
      相对湿度：小于80%
      型号注明：PFD-A1为碳钢
      PFD-A2为不锈钢

六、防堵取样装置对照图片：

现场使用照片

七、产品选型及规格型号：

PFD对应图片编号	名称	型号	测量方式及材质
	自清灰防堵取样装置	PFD-I-A DFY-I-A	测量静压，材质：碳钢
	自清灰防堵取样装置	PFD-I-2A DFY-I-2A	测量静压，材质：不锈钢
T1-1 T1-5 T1-6 T1-7 T1-8	防堵取样装置	PFD-I-B DFY-I-B	测量静压，花瓶式，碳钢
T1-1 T1-5 T1-6 T1-7 T1-8	防堵取样装置	PFD-I-2B DFY-I-2B	测量静压，花瓶式，不锈钢
T1-4	旋风分离式防堵取样器	FYQ	测量静压，该装置采用旋风分离器原理设计制造，具有旋风分离结构，能取到一般防堵装置不同的效果
T1-3	炉膛、烟道取压管（清灰型）	PFD-I-C DFY-I-C	测量静压，材质：碳钢
T1-3	炉膛、烟道取压管（清灰型）	PFD-I-2C DFY-I-2C	测量静压，材质：不锈钢
T1-2	吹气式防堵取样装置	PFD-I-D DFY-I-D	测量静压，材质：碳钢
T1-2	吹气式防堵取样装置	PFD-I-2D DFY-I-2D	测量静压，材质：不锈钢
T1-9	烟道测量装置	PFD-1-E DFY-1-E	测量烟压，材质：碳钢
T1-9	烟道测量装置	PFD-1-2E DFY-1-2E	测量烟压，材料：不锈钢
T2-2	自清灰防堵采样装置（靠背管）	PFD-II-A DFY-II-A	测量动压，材质：碳钢
T2-2	自清灰防堵采样装置（靠背管）	PFD-II-2A DFY-II-2A	测量动压，材质：不锈钢
T2-3	风流量均速管（笛型管、测速管）	PFD-01-A DFY-01-A	测量动压，材质：碳钢
T2-3	风流量均速管（笛型管、测速管）	PFD-01-2A DFY-01-2A	测量动压，材质：不锈钢
T2-4	风压采样装置（靠背管、测速管）	PFD-II-B DFY-II-B	测量动压，材质：碳钢
T2-4	风压采样装置（靠背管、测速管）	PFD-II-2B DFY-II-2B	测量动压，材质：不锈钢

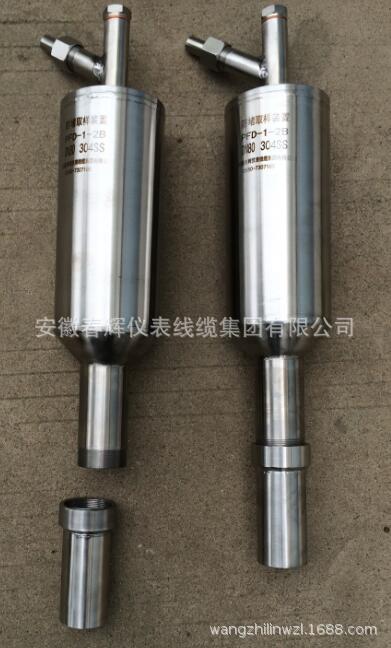

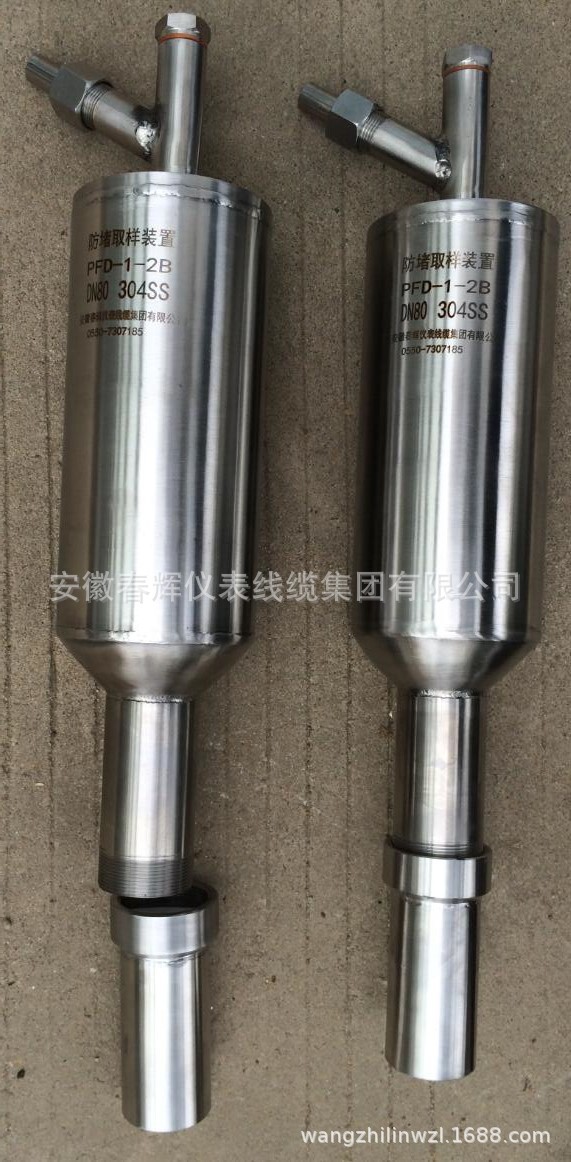

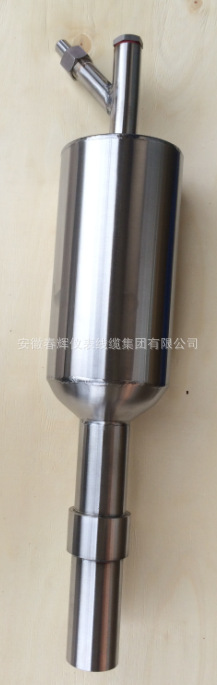

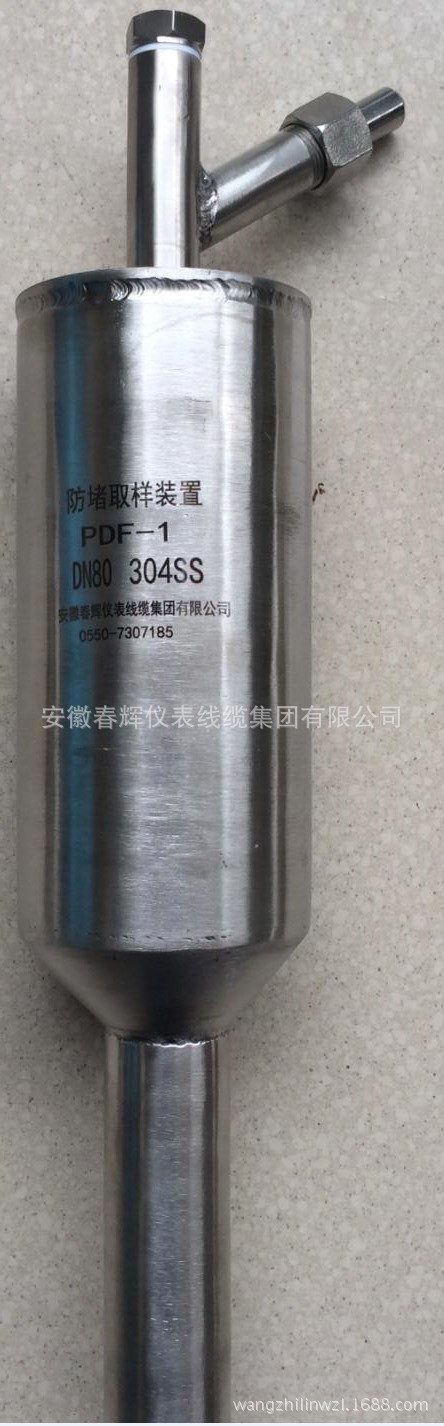

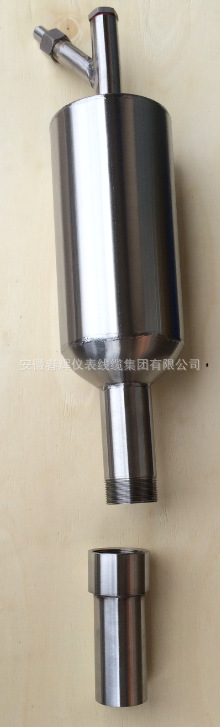

八、产品实物照片：

漏斗滤网

金属软管

直管平焊法兰型

斜管法兰型

弯管型

斜弯管法兰型

不锈钢型

直管法兰型

碳钢型

喷塑型

热处理发黑型

活接螺纹安装
