LZZ-50金属管浮子流量计

一、概述：
     LZZ-50金属管浮子流量计，金属转子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。金属转子流量计可用来测量液体、气体以及蒸汽的流量，适宜低流速小流量的介质流量测量。
    LZZ-50金属管浮子流量计，适用于小口径和低流速介质流量测量；工作，维护量小，；金属管浮子流量计对于直管段要求不高 ；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方式；多参数标定功能；金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.
   LZ型金属管浮子流量计（以下简称流量计）适用于测量封闭管道中流通的液体、气体和蒸汽的流量。 流量计除现场指示型（LZZ型）可指示带报警和在指示同时输出对应流量的标准电信号的LZD型流量计（二线制4～20mA、三线制0～10mA、四线制4～20mA、0～20mA）、可与DDZ-II型，DDZ-III型电动单元组合仪表，和1系列EK系列等仪表匹配，也可以与计算机联网实现流量远距离显示、记录、调节、积算和控制。 根据用户提供的测量介质参数可以指示标准状态流量刻度和实际工作状态的流量刻度，而且和输出信号线性。 流量计结构简单，工作，压力损失小，有防爆、夹套保温、耐腐蚀等形式，应用于医药、化工、轻工、石化等工业部门。
二、工作原理：
      被测介质自下而上流经测量管转子上下端产生差压形成上升力，当转子所受上升力大于浸在流体中转子重量，转子便上升，环隙面积随之增大，环隙处流体流速迅速下降，转子上下端差压降低，作用于浮子的上升力与浸在流体中转子重量平衡时，转子便稳定在某一位置，转子位置的高低即对应着被测介质流体的大小。
     转子内置磁钢，在转子随介质上下移动时，磁场随转子的移动而变化。
    A对于就地型金属转子流量计，由就地指示器中的随动磁钢与转子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时流量大小。
    B对于型金属转子流量计，由型指示器中的随动磁钢与转子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过磁传感器将磁场变化转化成电信号，经A/D变换、数字滤波、温度补偿、微处理器处理、D/A输出、LCD液晶显示，来显示出瞬时流量及累积流量大小。
三、参数：
测量范围:水(20℃)1-200000 l／h
空气(20℃，0．1013MPa)0．03－4000m3／h
参见流量表，流量可订制
量程比：标准型10：1 型20：1
精度： 标准型1．5级 型1．0级
压力等级：标准型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa
型：DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋250℃：PTFE：0℃－85℃
高温型：高可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
型：由用户指定的任意标准法兰或螺纹
电缆接口：M201．5
供电电源：标准型24VDC二线制4－20mA(10．8VDC－36VDC )
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出(大100mA@30VDC内部阻抗100 欧)
型：继电器输出(触点容量大5A@250VAC)
脉冲输出：累积脉冲输出，小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
四、规格型号及选型：

 型号表示 L Z □ ─ □ □

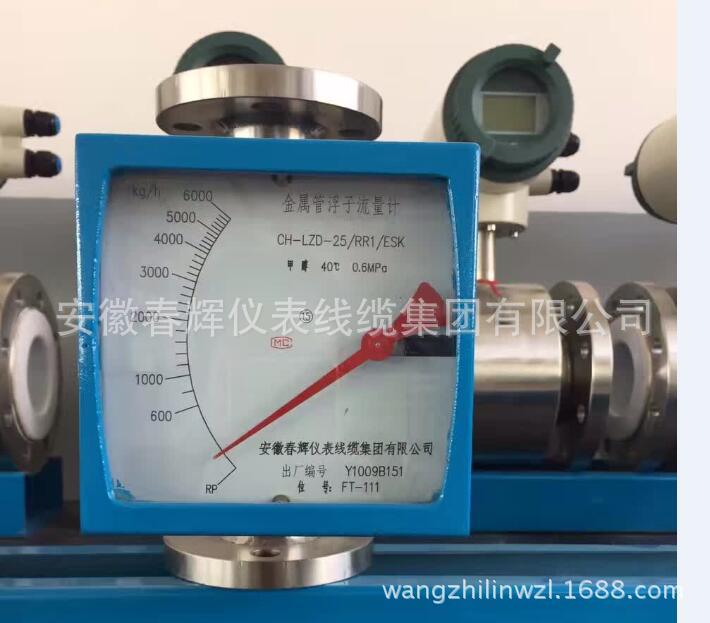

五、产品照片：





带远传的产品照片：












LZD-25/Y1ORR1/ESX






LZZ-20/Y10/RP1/Z
