产品名称: 防堵取样器
产品型号: PFD PFD-1-2B
产品展商: 春辉
简单介绍
防堵取样器,防堵取样装置,PFD-型系列防堵风压取样器(碳钢和不锈钢)锅炉的风道,烟道,炉膛等取压口,由于管道中含有一定的粉尘,所以经常发生堵塞,堵塞后用鼓风机或其他气源吹除,劳动强度很大,我厂生产的PFD-型系列防堵风压取样器是根据旋风分离器的原理制成。


防堵取样器的详细介绍

一、概述:
        防堵取样器,防堵取样装置,防堵风压取样器PFD-型系列防堵风压取样器(碳钢和不锈钢)锅炉的风道,烟道,炉膛等取压口,由于管道中含有一定的粉尘,所以经常发生堵塞,堵塞后用鼓风机或其他气源吹除,劳动强度很大,我厂生产的PFD-型系列防堵风压取样器是根据旋风分离器的原理制成。
     防堵取样器,防堵取样装置,PFD-型系列防堵风压取样器经电厂使用,在制粘和输粉(煤粉)系统及炉膛的风压和差压测量,可以做到高粘度、低流动性、强腐蚀性的风粉混合物测量不发生堵塞。
     防堵取样器防堵取样装置是一种能自清灰防堵测量装置,可节省大量的清灰劳动力。
二、产品原理:
       防堵取样器根据气体流动原则,受到阻挡冲击,使含在空气中其比重大于空气的杂质,细小颗粒下沉,向上流出的空气得以净化,避免堵塞管道。得到的净化气体可以被风压表获得正确的测量,以致达到防堵风压采样的目的。
三、产品特点:
         防堵取样器,PFD-型系列防堵取样装置经电厂长使用,在制粘和输粉(煤粉)系统及炉膛的风压和差压测量,可以做到高粘度、低流动性、强腐蚀性的风粉混合物测量不发生堵塞。
     不需要气源,不存在系统复杂,安装工作量大的问题。
     不需要耗能,不需要维护,无附加测量误差。
      该装置是一种能自清灰防堵测量装置,可节省大量的清灰劳动力。
      结构新颖,构造简明,。
     使用方便,是积聚在斜管端的粉灰,只要用手拧下螺母既能自行吹除排出粉灰。
     不需要耗能,不需要维护。
     除了具有常规的风压采样装置的以外,测量动压,测量静压,都可以选择自清灰防堵功能。
    三层防堵结构有碳钢和不锈钢之分,不锈钢结构大大了产品的使用。
四、安装要求:
       防堵取样装置垂直安装在工艺管道
或设备上。有困难时请接长取样管,接长管采用11/2 煤气管,接长管与水平面的夹角应大于或等于60°取样器本身仍需垂直安装。在有条件下,用1/2煤气管垂直接长引出管300mm后再用φ14×2无缝钢管应至仪表。

五、参数及安装图:
      含有粉尘的气体通过防堵取样器,经过三层防堵机构,层层对流,层层分离粉尘,使测量管路不易堵塞
      环境温度:-10℃~50℃无凝露现象
      相对湿度:小于80%
      型号注明:PFD-A1为碳钢
      PFD-A2为不锈钢



六、防堵取样装置对照图片:

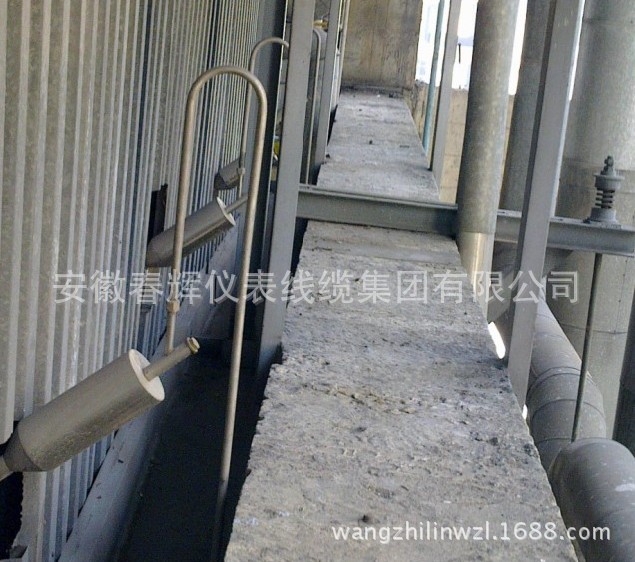

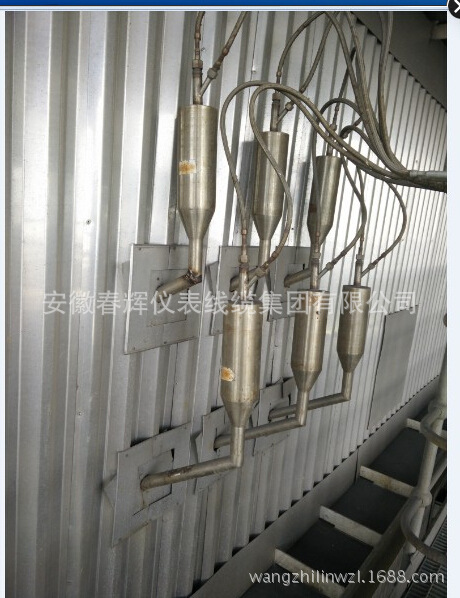

现场使用照片
undefined

undefinedundefined


弯管型
undefined

undefinedundefined

undefined

undefined

undefined

undefined

斜弯管法兰型
undefinedundefinedundefined

undefined



直管法兰型
undefinedundefined

undefined

undefined

undefined



七、产品选型及规格型号:

PFD对应
图片编号

名称

型号

测量方式及材质

自清灰防堵取样装置

PFD-I-A
DFY-I-A

测量静压,材质:碳钢

PFD-I-2A
DFY-I-2A

测量静压,材质:不锈钢

T1-1
T1-5
T1-6
T1-7
T1-8

防堵取样装置

PFD-I-B
DFY-I-B

测量静压,花瓶式,碳钢

PFD-I-2B
DFY-I-2B

测量静压,花瓶式,不锈钢

T1-4

旋风分离式防堵取样器

FYQ

测量静压,该装置采用旋风分离器原理设计制造,
具有旋风分离结构,能取到一般防堵装置不同的效果

T1-3

炉膛、烟道取压管
(清灰型)

PFD-I-C
DFY-I-C

测量静压,材质:碳钢

PFD-I-2C
DFY-I-2C

测量静压,材质:不锈钢

T1-2

吹气式防堵取样装置

PFD-I-D
DFY-I-D

测量静压,材质:碳钢

PFD-I-2D
DFY-I-2D

测量静压,材质:不锈钢

T1-9 烟道测量装置 PFD-1-E
DFY-1-E
测量烟压,材质:碳钢
PFD-1-2E
DFY-1-2E
测量烟压,材料:不锈钢
T2-2

自清灰防堵采样装置
(靠背管)

PFD-II-A
DFY-II-A

测量动压,材质:碳钢

PFD-II-2A
DFY-II-2A

测量动压,材质:不锈钢

T2-3

风流量均速管
(笛型管、测速管)

PFD-01-A
DFY-01-A

测量动压,材质:碳钢

PFD-01-2A
DFY-01-2A

测量动压,材质:不锈钢

T2-4 风压采样装置
(靠背管、测速管)
PFD-II-B
DFY-II-B
测量动压,材质:碳钢
PFD-II-2B
DFY-II-2B
测量动压,材质:不锈钢

八、产品实物照片:

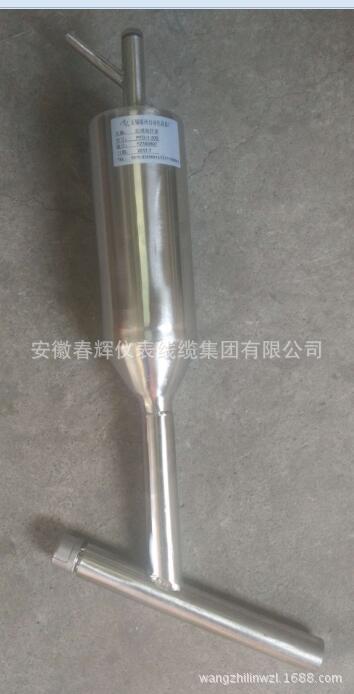

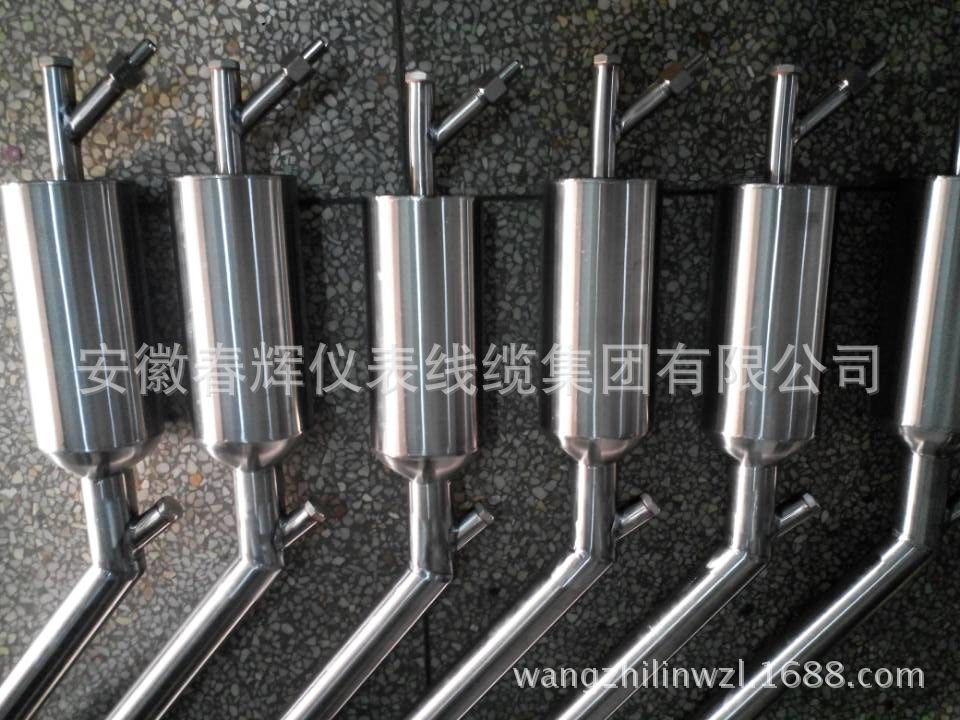

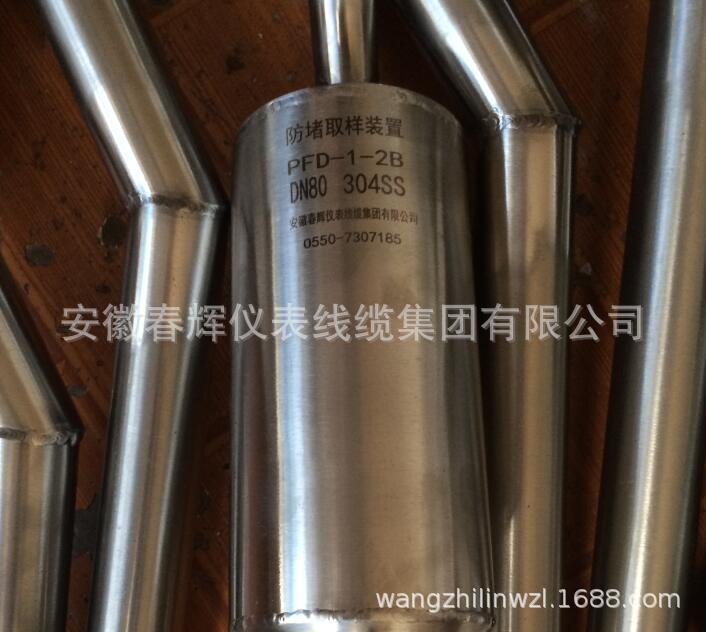

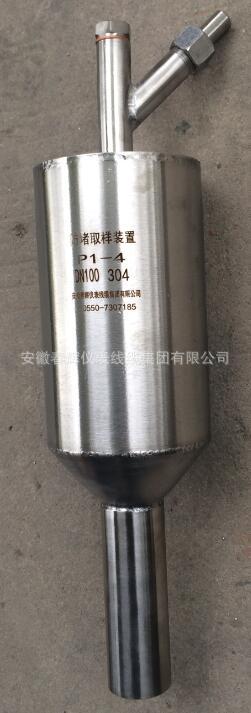

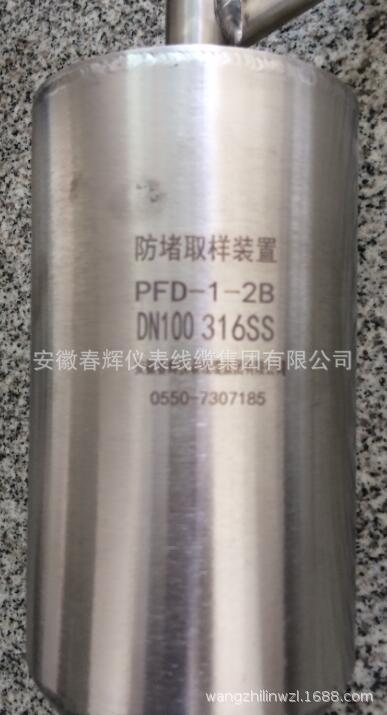

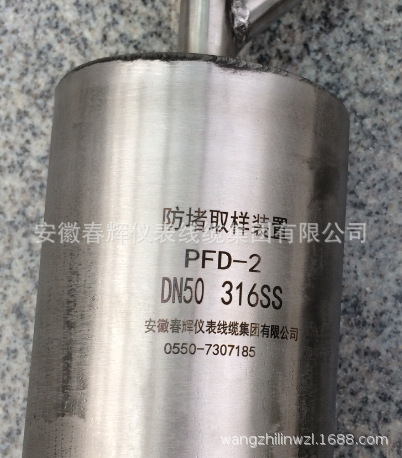

不锈钢型
undefined

undefined

undefinedundefined

undefined

undefined

undefined

undefined
带金属软管
undefined

undefinedundefined

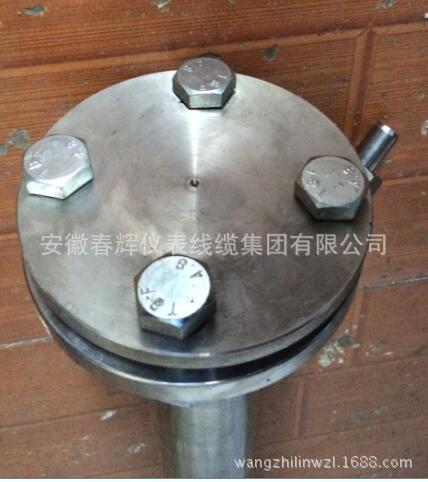

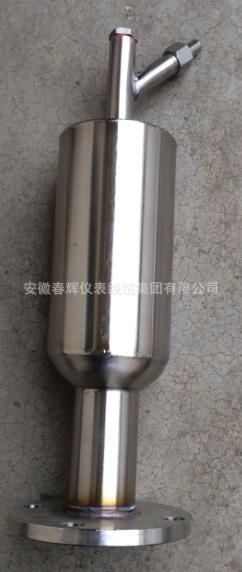

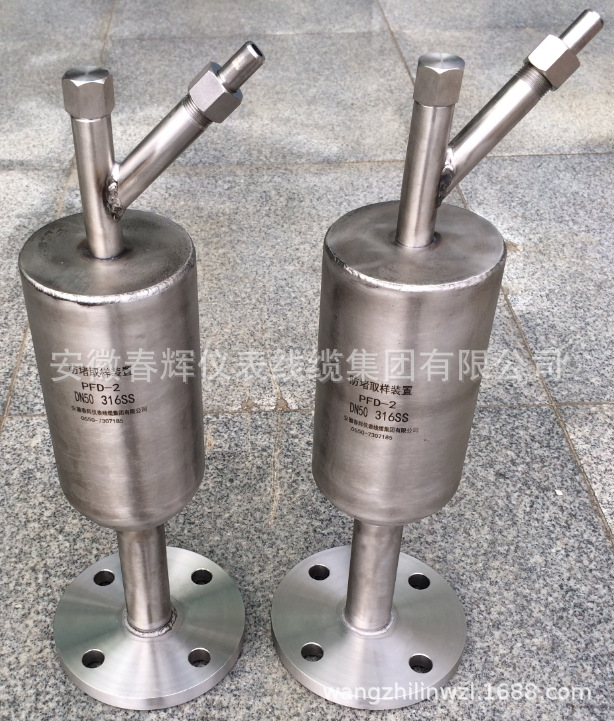

直管平焊法兰型
undefinedundefinedundefined

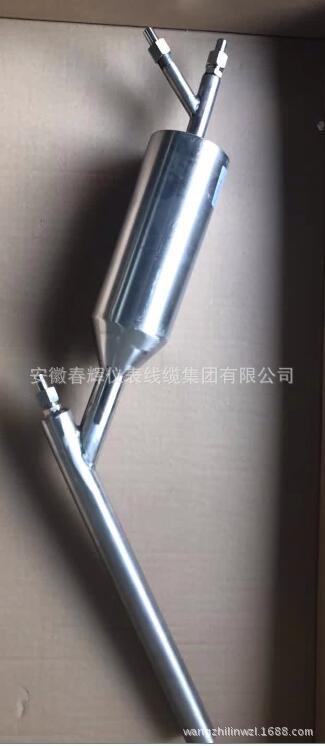

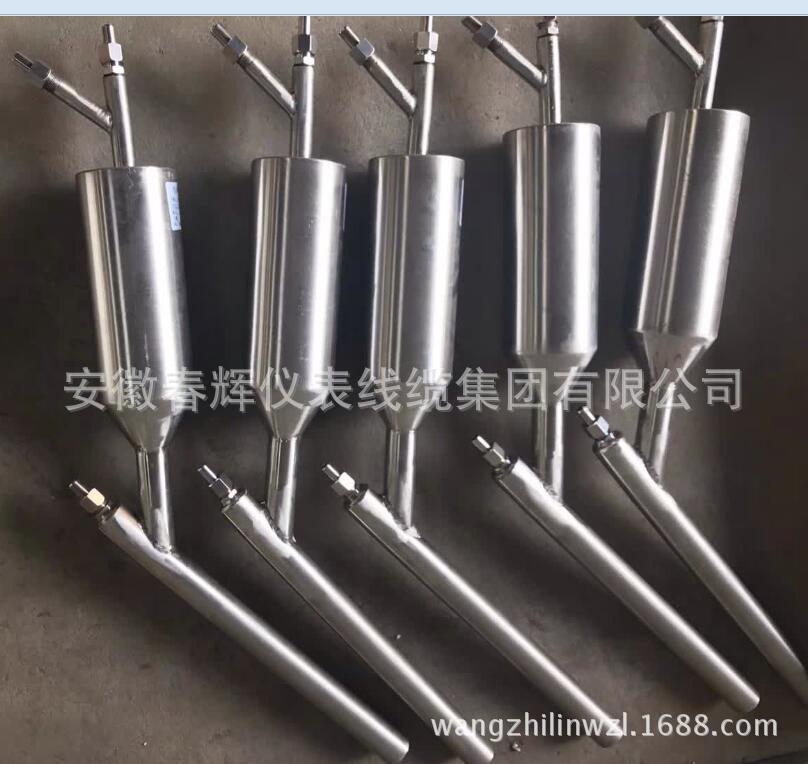

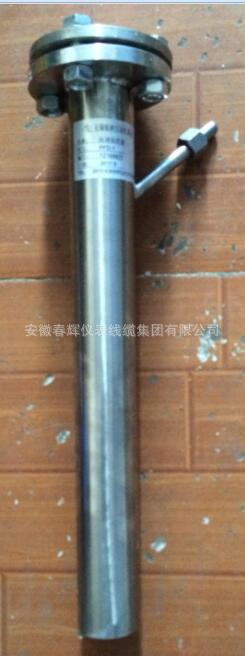

斜管法兰型
undefined





漏斗滤网
undefined

undefined

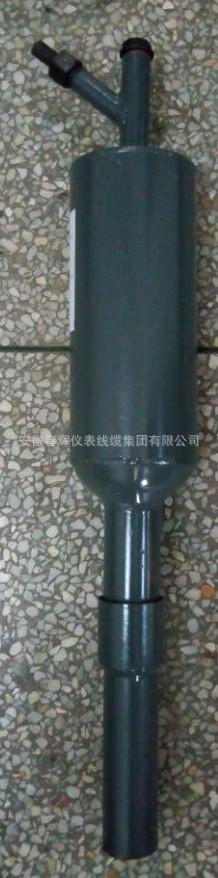

碳钢型



喷塑型
undefinedundefinedundefined

热处理发黑型
undefined

 PFD-2活接头螺纹型
PFD-2活接型PFD-2活接型-1

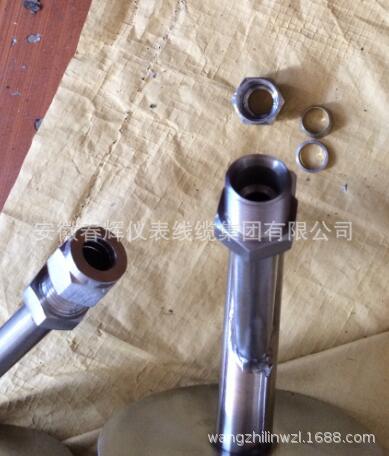

活接螺纹安装
undefined

undefinedundefined

 undefinedundefined

undefined
undefined
undefined

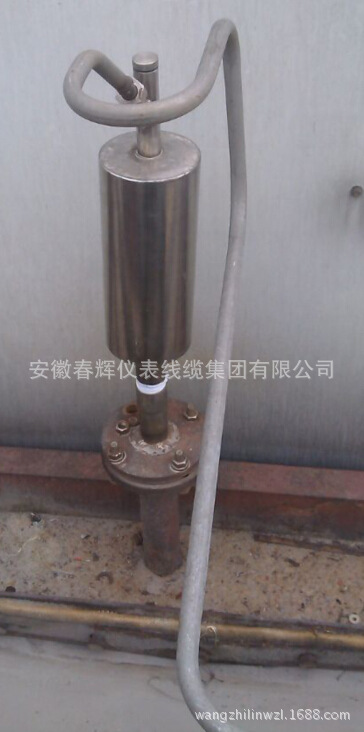

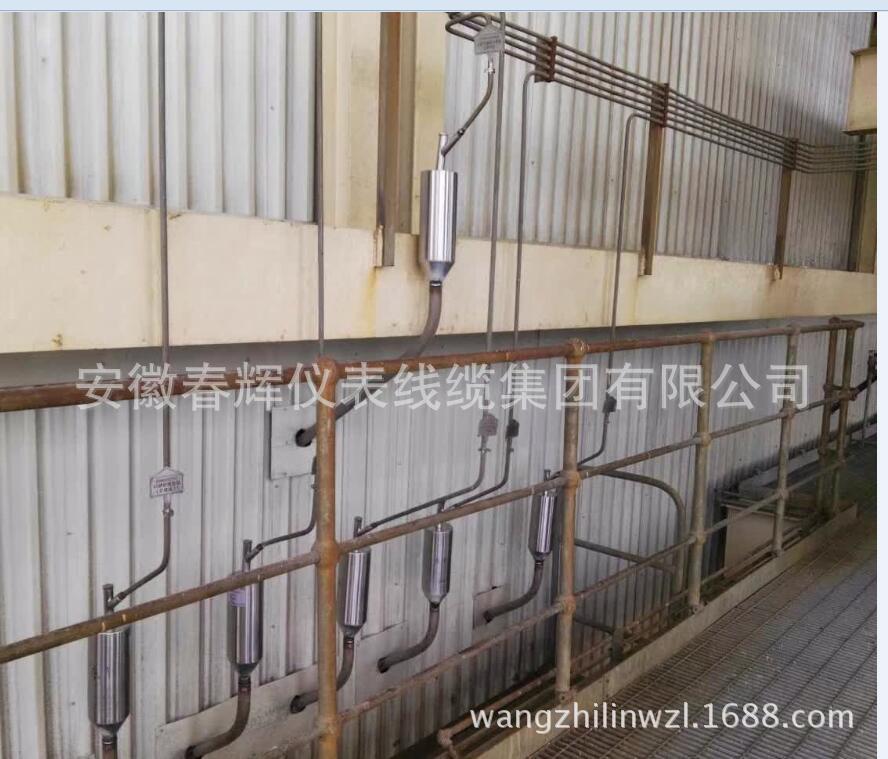

现场安装:
undefined

undefined

undefined

undefined

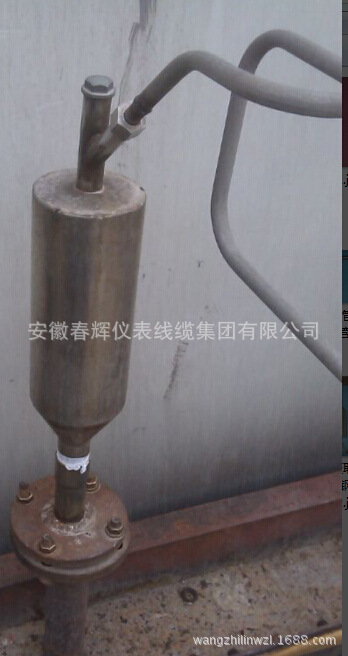

现场带法兰现场带法兰

现场带法兰 2

现场带法兰 1

undefinedundefined
undefined

undefined
电脑打字

电脑打字1

电脑打字2

1

23

undefinedundefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined
undefined

undefined
undefined

undefined
undefined

undefinedundefined

undefined316S卡套1
undefinedundefined

undefined

undefined

undefinedP1-4合格证
