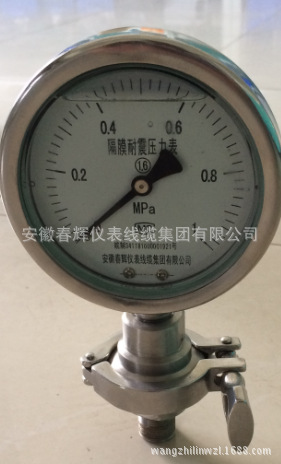

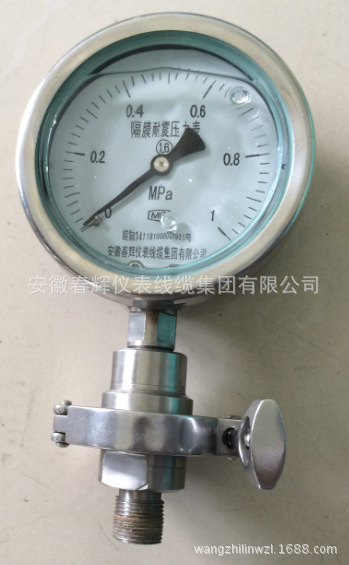

产品名称: 隔膜耐震压力表
产品型号: YTNP-100 YTNP-100F YTNP-100HTT2
产品展商: 春辉
简单介绍
隔膜耐震压力表,耐震隔膜压力表采用间接测量结构,适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。隔离膜片有多种材料,以适应各种不同腐蚀性介质。仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业,并有各种材质的隔离膜片及各种接口形式以供不同的工矿条件选用。


隔膜耐震压力表的详细介绍

一 、概述:
      隔膜耐震压力表,耐震隔膜压力表采用间接测量结构,适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。隔离膜片有多种材料,以适应各种不同腐蚀性介质。仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业,并有各种材质的隔离膜片及各种接口形式以供不同的工矿条件选用。
YTNP-100   YTNP-100HTT2  YTNP-100F全不锈钢隔膜耐震压力表主要应用于石油化工、 制碱、 化纤、 制药、 食品等工艺流程中,它是通用压力表与连接体和隔膜隔离器组成。在测量介质是强腐蚀、 高温、 高粘度、 易结晶、 易凝固、 有固体浮游物的情况下使用。
全不锈钢隔膜耐震压力表本品时在引进美国全不锈钢耐震压力表先进技术的基础上设计的新型压力表。产品的主要零部件均采用不锈钢材料制造,对于被测量介质和使用环境具有较高的防腐性能,通过对表内充液,客户了测量介质强烈脉动和环境振动对仪表的损坏。适用于测量腐蚀性较强、粘度较大、易结晶介质的压力,产品广泛应用于食品、医药、石油、化工、海上石油平台钻井等行业。
二、技术参数:
全不锈钢隔膜耐震压力表测量范围:
(MPa)0~0.1 0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6;0~2.5;0~4.0 0~6.0;0~10;0~16;
0~25;0~40;0~60;
全不锈钢隔膜耐震压力表隔膜材料:316SS、316LSS、蒙乃尔合金、纯钽、纯钛、哈式合金、PTFE
仪表壳体材料:304SS、316SS、酚醛塑料、PVC
仪表接头及下隔膜体材料:316SS、304SS
充油类型:硅油
连接尺寸:
(1)螺纹连接:M20×1.5(G1/2"NPT1/2"…)
(2)法兰连接:
A:机械工业部标准GB81-59《平焊钢法兰》
B:化学工业部标准HG20592-97《钢制管法兰》
C:可根据用户特殊需要生产。
指示仪表外径:Φ100mm Φ150mm
全不锈钢隔膜耐震压力表工作条件:
(1)工作压力:静负荷:用至测量上限的3/4
交变负荷:用至测量上限值的2/3
短时压力:用至测量上现值
(2)温度:环境温度:-25~55℃
被测介质温度:-25~80℃

隔膜材料:
Ocr18Ni12MO2(316),哈氏合金C(H276C), 蒙乃尔合金(Cu30NI70),钽合金(Ta),氟塑料(F4)。耐震隔膜压力表法兰材质:一般法兰材质为316L或者316衬PTFE,还有304SS。
316L主要适用于水蒸气,海水,热碱溶液,沸腾的磷酸,氢硫酸,醋酸,甲酸,亚硫酸等介质,尤其能耐各种温度,浓度的硝酸腐蚀及某些具有腐蚀能力。
F4(SUS316L衬PTFE)除了的三氟化录,和高温的三氟化氧,高流速的液氟及高温氟气侵蚀外。耐几乎所有介质的腐蚀。
 密封垫材料:丁晴橡胶,氟塑料。
 执行标准:JB/T8624-97
 结构原理:隔膜在被测介质压力作用下产生变形,密封液被压,形成一个相当于 P 的压力,传导至压力仪表,显示被测介质压力值。
使用须知:
 仪表工作环境应无腐蚀气体。不得拆卸或更换已配置的仪表以免填充液外泄影响性能。订货请说明配置仪表名称、型号、测量上限、**度及连接管型式、软管长、隔离器接口型式、隔离器接口材料,以及法兰配、接管子通径、标准代号等。如要求配置其它型式仪表,请另行详细说明。

耐震隔膜压力表构成示意图:
工型法兰(MG)
测量上限 MPa
管子通径
DN
法兰连接
螺孔
L
D
K
d
B
c
f
0.1~1.6
20
105
75
58
18
16
2
14
25
115
85
68
25
16
2
14
2.5~4
20
105
75
58
18
16
2
14
25
115
85
68
25
16
2
14

                        ML                                                                              MG
敞开式突面法兰(MF)
测量上限
MPa
管子通径
DN
法兰连接
螺孔L
D
K
d
B
c
f
0.16-1.6
32
140
100
78
31
16
2
18
40
150
110
88
38
16
3
18
50
165
125
102
49
18
3
18
2.5,4.0
32
140
100
78
31
18
2
18
40
150
110
88
38
18
3
18
50
165
125
102
49
20
3
18
6.3
32
155
110
78
31
24
2
22
40
170
125
88
37
24
3
22
50
180
135
102
47
26
3
22
10
32
155
110
78
31
24
2
22
40
170
125
88
37
26
3
22
50
195
145
102
45
28
3
26
可按化工部HG,国标GB及日本JIS,美国ANSI等标准制造
                 螺栓接口(MZ)                                螺母接口(MN)

卡式接口:MK
     隔膜及卡套材料:316
    密封圈材料:硅橡胶
    全塑工形法兰:MS
    材料:聚四氟乙烯
             HG20594-97



测量上限
MPa
管子通径
DN
法兰连接
D
K
d
L
0.16~1.6
20
90
65
48
11
25
100
75
58
11
1.0~2.5
20
105
75
56
14
25
115
85
65
14
