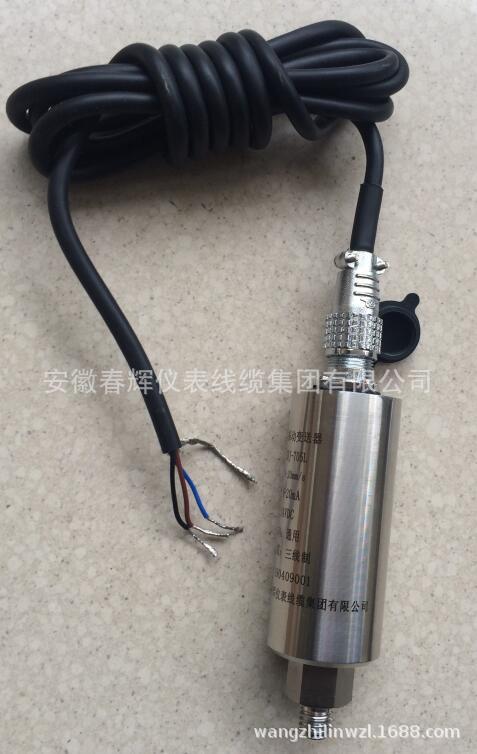

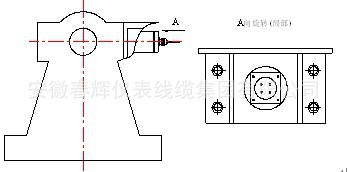

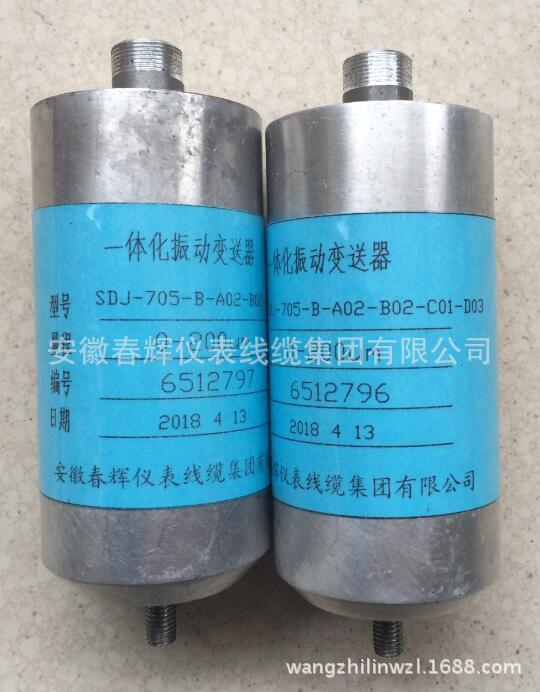

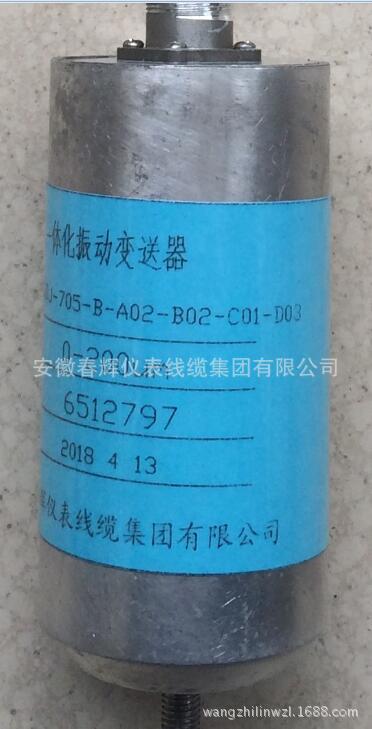

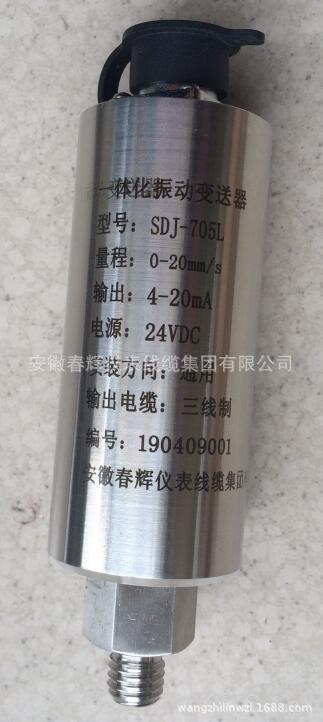

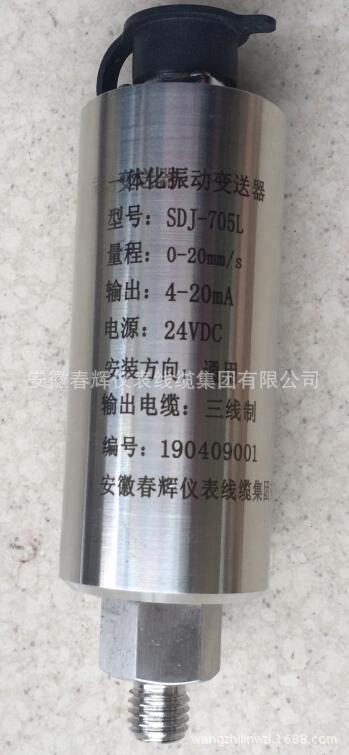

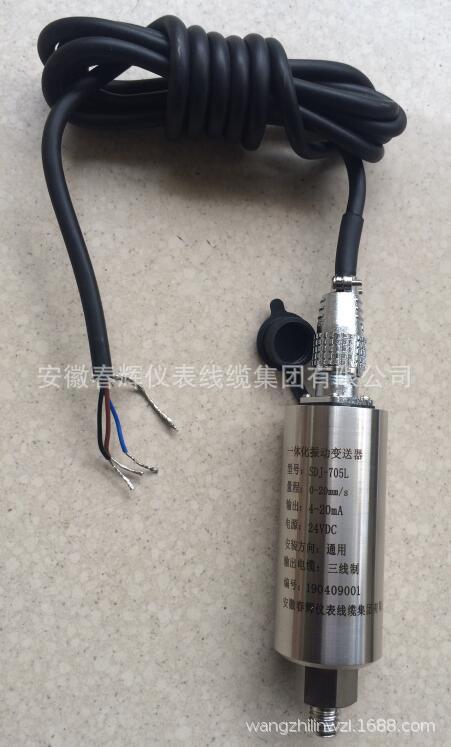

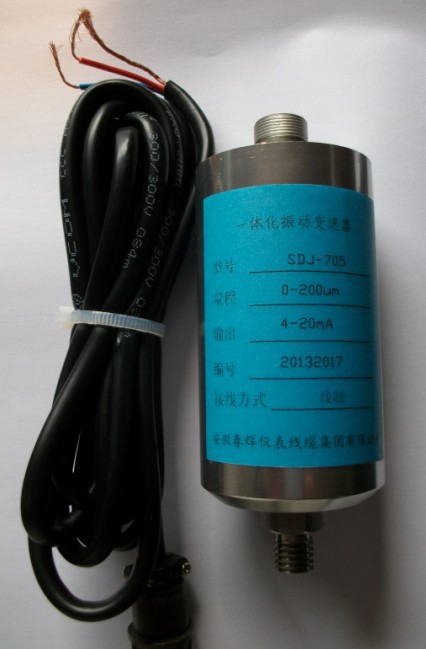

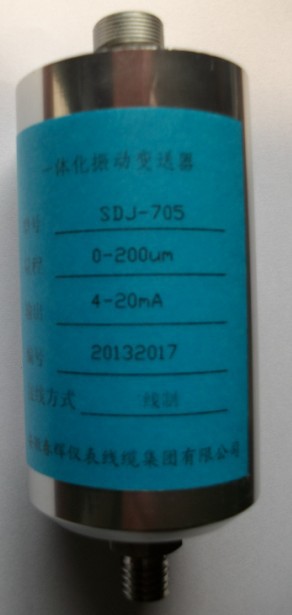

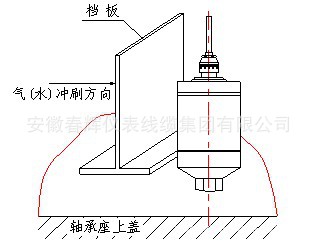

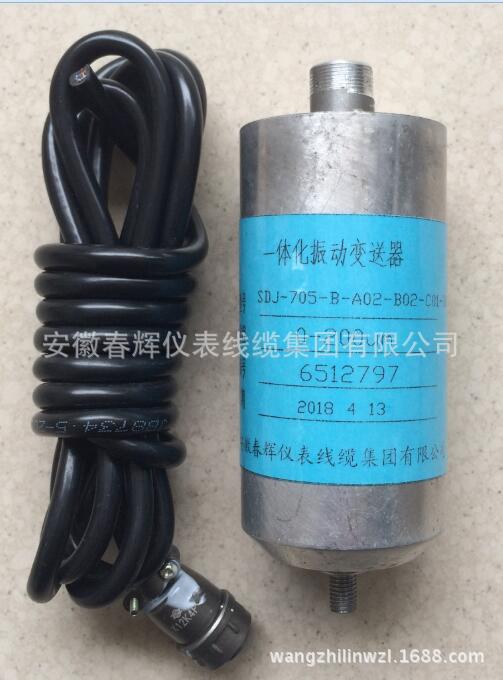

一、概述； 一体化振动变送器，SDJ-705型一体化振动变送器将磁电式振动传感器、测量电路集成在一起，构成振动测量系统，该变送器可直接连接DCS、PLC或其它设备，是测量风机、电动机、水泵等工厂设备振动的理想选择。二、参数： 1.灵 敏 度: 50mv/mm/s±5% 2.频率响应：5 ～ 1000 Hz 3.自振频率：10Hz 4.测量范围： 0～200um，0～20mm/s 5.输出电流：4～20mA 6.输出阻抗：≤500Ω 7.工作电压：DC24V 8.大加速度：10g 9.测量方向：垂直或水平 10.使用环境：温 度 -40℃～60℃ 相对湿度 ≤90% 11.外形尺寸：φ45×80mm 12.重 量: 约350g 三、一体化振动变送器安装及注意事项： 1.安装位置：垂直或者水平安装于被测振动点上，以变送器底部M10×1.5螺钉固定在被测壳体上，然后将传感器拧在上面拧紧即可。 2.安装尺寸及规范：参看图二（速度变送器的安装及防护），若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。 3.使用和绝缘要求。在连接变送器的航空插头、插座上，都标有1、2、3、4的数字。“1”接DC24V电源，“2”接直流电源地， “3”接4～20mA电流输出。连接导线要求有良好的绝缘性能，采用三芯屏蔽电缆，航空插座管脚与电缆对应：1-褐，2-黑，3-蓝。电缆的屏蔽层一端浮空，另一端接大地。 4.变送器的安装本厂配用M10的固定螺钉。对变送器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理。 5.振动变送器的安装及防护 保护横向变送器挡板示意图：
防止漏水漏气档板示意图：

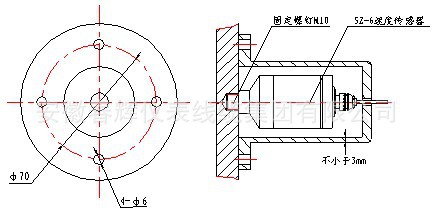

磁场屏蔽罩示意图（或防护罩）
