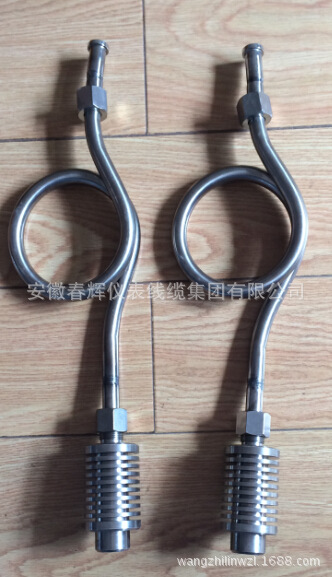

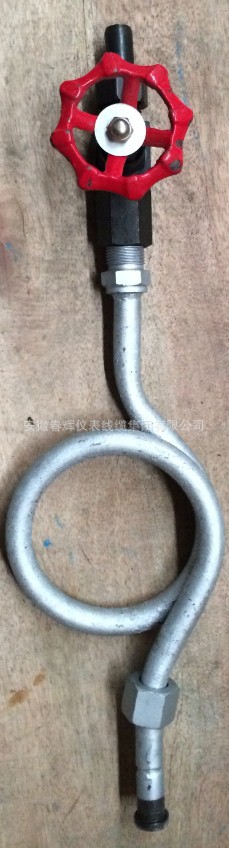

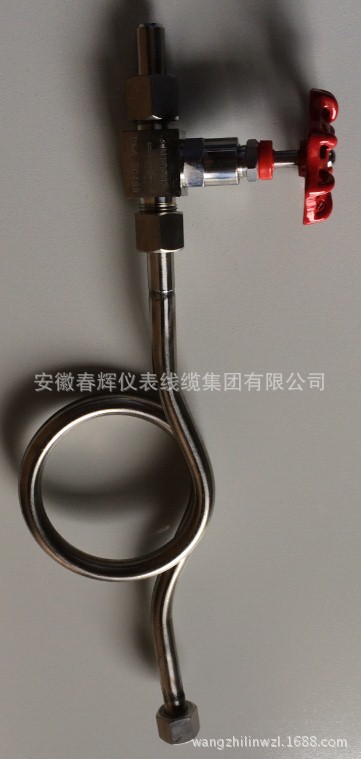

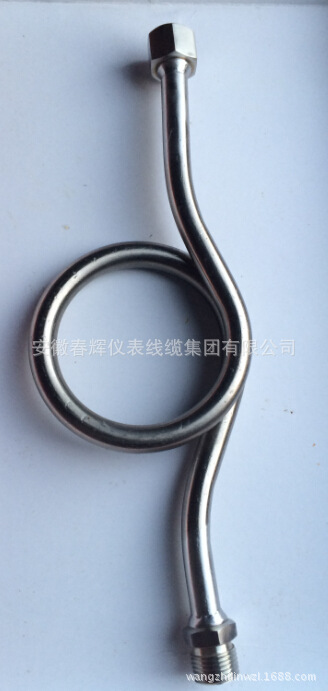

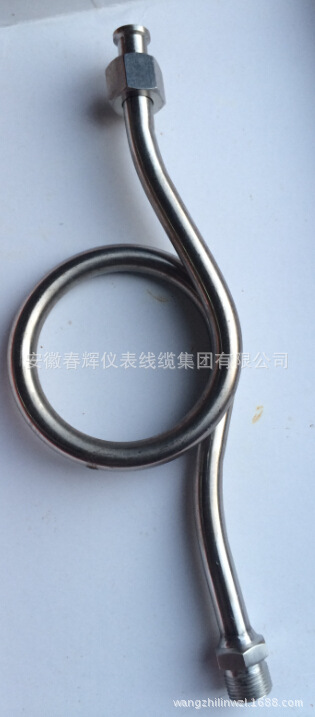

一、概述： 压力表冷凝管，压力表冷凝圈，压力表冷凝弯管，压力缓冲管 是用来连接压力表与压力表测量的设备或管道之间的配件，是用来冷却被测量介质，平缓压力波动，在具渗透或饱和的蒸汽高温环境之下，避免压力表与内部直接与高温流体接触，对压力表弹簧的瞬时冲击，是对压力表进行保护的装置。 压力表冷凝管，压力表冷凝圈，压力表冷凝弯管，压力缓冲管，冷凝管主要应用在具渗透或饱和的蒸气高温环境之下，避免压力表内部直接与高温流体接触。 冷却被测介质，平缓压力波动 型号：M14×1.5 M20×1.5 材料为:铜质 或者不锈钢 压力表冷凝圈的形式有：直型或直角型等． 用于啤酒，饮料，食品，造纸，制药，化工，锅炉等行业的设备工艺管道上要求对流体压力进行测量的场合． 接头有：M201.5-G1/2,M141.5-G1/2等或非标定做． 高温度：400℃ 材质：铁制，铜制，不锈钢302，304，316 标准：GB12459-90.DIS.JIS 二、外形尺寸及参数:
材质
d1
d2
E
F
Dδ
铜管
M141.5
M201.5
G1/4
G1/2
NPT1/4
NPT1/2
14
￠142
￠183
20
不锈钢304
不锈钢316
大允许工作压力:20Mpa 大允许耐压:30Mpa 两头无丝的
