产品名称: 光柱显示报警仪
产品型号: CHT-808 XMTA-8000
产品展商: 春辉
简单介绍
光柱显示报警仪,光柱显示调节仪,数字显示仪表采用的集成仪表芯片,测量输入及变送输出采用数字校正及自校准,测量稳定,消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺,并设计了多重保护和隔离设计,并通过EMC电磁兼容性测试,抗干扰能力强、性高,具有很高的性价比。


光柱显示报警仪的详细介绍

 一、概述:
       光柱显示报警仪,光柱显示调节仪,数字显示仪表采用的集成仪表芯片,测量输入及变送输出采用数字校正及自校准,测量稳定,消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺,并设计了多重保护和隔离设计,并通过EMC电磁兼容性测试,抗干扰能力强、性高,具有很高的性价比。
       光柱显示报警仪,光柱显示调节仪,数字显示仪表具有多类型输入可编程功能,一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻/频率等),同时显示量程、报警控制等可由用户现场设置,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录,其适用范围非常。
       光柱显示报警仪,光柱显示调节仪,数字显示仪表以双排或单排四位LED显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示,还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式,可选配1~4个继电器报警输出,还可选配变送输出,或标准通讯接口(RS485或RS232C
二、产品特点:

1.的集成仪表芯片,具备更为的抗干扰性及稳定性。
 2.信号输入,通过菜单设置即可配接常用热工信号。
 3.可在线修改显示量程、变送输出范围、报警值及报警方式。
 4. 软、硬件结合的抗干扰模式,抑制现场干扰信号。
 5.数字化校准,无电位器等可调部件。
 6.热电偶冷端温度及热电阻引线电阻自动补偿。
 7.可对外接的二、三线制变送器提供配电功能。
 8.具备光电隔离的变送输出功能。
 9.具备光柱模拟显示功能。
10. 具备RS232或RS485通讯功能,与上位机连接可构成数据采集系统及控制系统。
三、参数:
1.显示方式:以双排或单排四位LED显示测量值(PV)和设定值(SV),以单色或双色光柱进行测量值百分比的模拟显示。
2. 显示范围:-1999~9999。
3.测量准确度:±0.2%FS±1字或0.5%FS±1字;±0.1%FS±1字(需订制)。
4. 分 辨 率:末位一个字。
5.输入信号:
热 电 偶: K、E、S、B、J、T、R、N;冷端温度自动补偿范围0~50℃,补偿准确度±1℃。热 电 阻:Pt100、Cu100、Cu50、BA2、BA1;引线电阻补偿范围≤15Ω。
直流电压:0~20mV、0~75mV、0~200mV、0~5V、1~5V;0~10V(订货时需指定,与其他信号不兼容)。
直流电流:0~10mA、0~20mA、4~20mA 。
线性电阻:0~400Ω(远传压力表)。
频    率:0.1Hz-10KHz。(该功能需单独指定,与其它信号不兼容输入)。
6.变送输出准确度:同测量准确度。
7.模拟输入阻抗:电流信号Ri=100Ω;电压信号Ri=500KΩ。
8.模拟输出负载能力:
电流信号:4~20mA输出时Ro≤750Ω;0~10mA输出时Ro≤1.5KΩ。
电压信号:要求外接仪表的输入阻抗Ri≥250KΩ,否则不连接外部仪表后的输出准确度。
9.配电输出:DC24±2V 30mA。

类别
性能指标
基本的
指标
显示范围:-1999~9999,浮点小数     显示分辨率:末位1个字
测量准确度:±0.2%FS(25℃时)    变送输出准确度:±0.2%FS(25℃时)
温度补偿:±2℃                  热电阻三线制补偿时引线电阻的范围:≤50Ω
温度系数:<50ppm/℃
配电输出电压: DC24±2V,30mA过流自动保护
输入信号
热电偶:K、E、S、B、J、R、N、Wre3-25、Wre5-26
热电阻:Pt100、Cu100、Cu50、BA1、BA2、G
电流:0(4)-20mA、0-10mA、0-20mA
电压:0(1)-5V(注:0-10V需单独订制,订制后不兼容其它电压输入)
远传压力电阻:0-400Ω
线性电流、电压可实现开方输入功能
输出信号
0(4)-20mA、0-10mA、0(1)-5V。(注:0-10V输出需定制)
模拟输出负载能力:
4-20mA:0-550Ω;0-10mA:0-1KΩ
0(1)-5V:≥1MΩ;0-10V:≥2MΩ
报警继电器触点容量(阻性负载):AC 220V,2A;DC 24V,3A
通讯功能
通讯接口: R-S232 或 RS-485   通讯协议: 标准的MODBUS-RTU协议
通讯距离: RS-485:节点数≤256(不加中继时),距离≤1000米(波特率9600时)
电气
介电强度(输入/输出/通讯/电源之间):不小于1500V AC 1mA 一分钟
绝缘电阻(电源/输入/输出/通讯之间): 不小于100MΩ
应用环境
工作环境温度:-10~+55℃      储运环境温度: -40~+80℃
工作中允许大气压力: 80~106kPa
工作中允许相对湿度 :20~90%RH(40℃时)
安装位置不得有强烈的机械振动、冲击,以及来自信号端、电源端及空间的大电流、火花等电磁感应的影响,空气中不得有对金属、塑料件起腐蚀作用的气体。
供电
交流:AC 95~265V  50/60Hz 功耗:<3W
直流:DC 18~32V          功耗:<3W

四、产品选型:
型                   号
说        明
CHT-803
×
×
×
×
×
×
×
×
×
×
数字(光柱)显示报警仪
输入
通道
2









单路输入
4









双路输入
模拟光柱
0








无光柱
1








单色光柱
2








双色光柱(仅单通道产品)
变送输出
0







无输出
1







4-20mA
2







1-5V
3







0-10mA
4







0-5V
5







0-20mA
报警方式
0






无报警
1






二位报警
2






四位报警
配电功能






无配电功能
P





有配电功能
频率输入





缺省为**输入
F




频率输入
通讯功能




缺省为无通讯功能
T



有通讯功能
供电方式



缺省为开关电源AC220V
A


线性电源AC220V
D


直流DC24V
外形尺寸(宽×高×深)
0

160mm×80mm×94mm横式
1

80mm×160mm×94mm竖式
2

96mm×96mm×130mm方式
3

96mm×48mm×110mm横式
4

48mm×96mm×110mm竖式
5

72mm×72mm×102mm方式
6

48mm×48mm×110mm方式




undefined


undefinedundefined
undefined

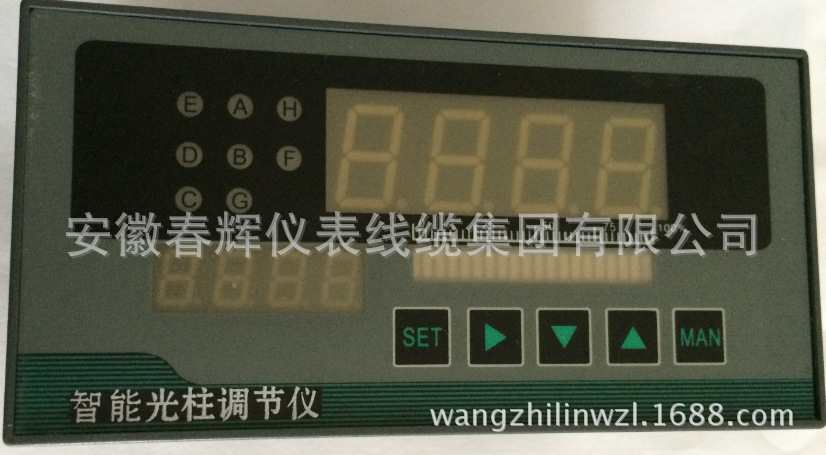

光柱调节仪
