产品[

投入式液位变送器

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 投入式液位变送器
产品型号: CHL-P0201T80L4m/A6m
产品展商: 春辉
简单介绍
投入式液位变送器,液位变送器,CHL系列液位变送器的核心部件--压力传感器是利用单晶硅的压阻效应,在单晶硅膜片上扩散一个惠斯通电桥。被测压力通过隔离膜片和导压硅油传到元件上,由于压阻效应,四个桥臂电阻的阻值发生改变,电桥失衡,输出端就有一个对应于压力变化的电信号输出。


投入式液位变送器的详细介绍





一、概述:
     投入式液位变送器,液位变送器,投入式液位计,CHL液位变送器的核心部分-压力传感器,采用的是,等压力传感器制造厂家生产的压力传感器。并结合高性能大规模集成电路及严密的结构工艺,具有体积小,重量轻,测量精度高,结构严密,防雷击措施完善,安装方便,长期稳定度好等。
二、适用范围:
    CHLP  普通型,用于储水池、高楼水塔供水、矿井排水、水井、水库液位的测量。
    CHLW 污水型,用于污水处理厂、石油化工厂污水池、自来水加氯池水位的测量。
    CHLG  高温型,用于热水、开水等高温非溶剂、非腐蚀性液体液位的测量。
    CHLN  泥浆型,用于含沙量较大的江河水位、泥浆液位的测量。
三、工作原理:
       投入式液位变送器,液位变送器,CHL系列液位变送器的核心部件--压力传感器是利用单晶硅的压阻效应,在单晶硅膜片上扩散一个惠斯通电桥。被测压力通过隔离膜片和导压硅油传到元件上,由于压阻效应,四个桥臂电阻的阻值发生改变,电桥失衡,输出端就有一个对应于压力变化的电信号输出。此信号经IC放大电路输出调整回路后,输出一个标准的4~20mA的二线制电流信号。
四、参数:
   1、测量范围:0.2、0.5、1、2、5、15、20、30、50、80、100、150、200m
   2、测量精度:
                              TS1001P、W:0.1%、0.2%、0.5%F.S
                              TS1001G、N:0.2%、0.5%、1.0%F.S
  3、介质温度:
                              TS1001P、W、N:0~50℃
                              TS1001G:0~100℃
  4、输         出:4~20mA、1~5V、0~10mA
  5、相对湿度:0~95%
  6、电         源:24VDC,无负载变送器可在12VDC 工作,高工作电压36VDC。
        负载特性:

                    投入式液位计

                                 图1


 7、过载能力:基准量程的1.5 倍
  8、温度附加误差:
                                       (1)零点温度附加误差:±0.5%F.S/55℃
                                       (2)综合温度附加误差:±1.0%F.S/55℃
  9、防爆标志:iaⅡBT6
五、外形尺寸及结构 :
       投入式液位变送器,液位变送器,液位变送器基本结构形式(见图2)。图2 给出了液位变送器三种基本结构尺寸,用户也可根据实际应用的需要,选用下表给出的规格尺寸,对于选定的尺寸,应在选型表后用括号标注。

投入式液位计



   图2(a)悬挂式             图2(b)法兰式                     图2(c)法兰硬管

 图2 所标注的法兰尺寸选自国标GB9119.3—88 公称通径DN=100。用户也可根据实际情况选用其它尺寸的安装法兰,选用时注明法兰外径D 和螺栓孔中心圆直径K。图2(c)为硬管结构,适用于1m 以下液位测量。
六、安装方式:
      投入式液位变送器,液位变送器,液位变送器有二种安装形式,悬挂式和法兰安装方式,见下图3(a)、图3(b)。对于波动较大的水池的液位测量,可以根据具体情况采用防波管、固定支架等手段固定变送器,见图3(c)、图3(d)。

投入式液位计

        图3(a)                                              图3(b)

         投入式液位计

               图3(c)                                                  图3(d)

     采用悬挂式安装方式时,应使变送器中继箱远离水面,以防止潮气的侵蚀。在有条件的场合,配备接线箱,将变送器中继箱固定在接线箱内。悬挂式液位变送器的安装方法:
        悬挂式液位变送器中继箱用安装支架连接固定。安装支架可以固定在管子或角钢等上面,见图4。在某些场合,可根据用户实际应用环境,采用其它固定方式固定中继箱。


投入式液位计

图4

七、接线方法:



投入式液位计

图5(a)4~20mA引线图

投入式液位计

图5(b)1~5V引线图

   投入式液位计

图5(c)0~10mA引线图

         请打开中继箱的端盖,按图示接线。
         防爆要求:在防爆现场,24VDC必须经栅后引入现场使用,
         如图5(a) 所示。

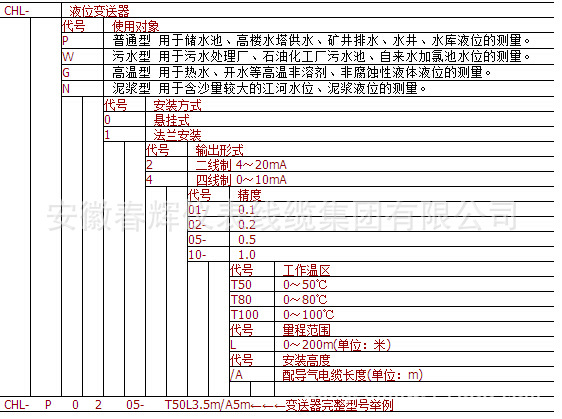

八、规格型号:

undefined

九、选型举例:
    例1:CHL-P0205-T50L3.5m/A5m 普通型液位变送器,悬挂式安装,4~20mA 输出,精度0.5 级,温区0~50℃,量程为3.5 米,导气电缆长度为5 米。
    例2:CHL-G1205-T100L10m/A11.5m 高温型液位变送器,法兰式安装,4~20mA 输出,精度0.5 级,温区0~100℃,量程为10 米,导气电缆长度为11.5 米。

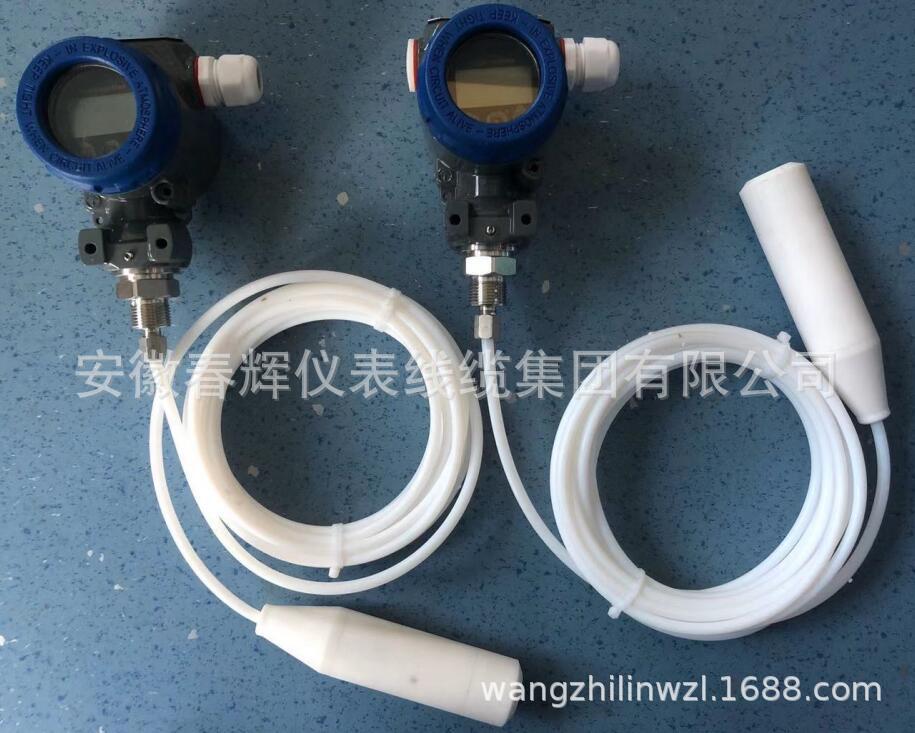

十、产品实物照片:
缆式法兰安装


缆式罗纹安装

杆式液位计法兰安装


undefined

undefinedundefined

undefined

undefined
现场显示型

undefined


undefined

undefinedundefined

undefined

undefined

铠装式
undefined

缆式四氟防腐式
undefined
杆式防腐式
undefined

防腐型
undefined
