振动变送器

     CZ-891振动变送器CZ891、一体化振动变送器将磁电式振动传感器、测量电路集成在一起，构成振动测量系统，该变送器可直接连接DCS、PLC或其它设备，是测量风机、电动机、水泵等工厂设备振动的选择。

     CZ-891振动变送器可用于风机、汽轮机组、磨煤机、制氧机、发电机、离心机、压缩机、水泵、电机等旋转机械的轴承振动测量与实时监控。

    CZ-891一体化振动变送器是一款用于在线实时监测旋转机械轴承振动的就地变送器，又称一体化振动传感器。它是一种对机器的振动测量，可安装在机器的轴承座或机壳上，对机器进行实时监控，同时两线制输出4-20毫安的电流信号，可直接供给控制室里的PLC或DCS等控制系统。如有因轴承磨损、轴承开裂、动平衡以及不对中等因素引起的机器故障，一体化振动变送器可提前监测到故障提出报警，防止机器下继续工作而造成损坏。

二、技术参数：

     1.灵 敏 度: 50mv/mm/s±5%
     2.频率响应：5 ～ 1000 Hz
     3.自振频率：10Hz
     4.测量范围： 0～200um，0～20mm/s
     5.输出电流：4～20mA
     6.输出阻抗：≤500Ω
     7.工作电压：DC24V
     8.大加速度：10g
     9.测量方向：垂直或水平
     10.使用环境：温   度  -40℃～60℃   相对湿度 ≤90%
     11.外形尺寸：φ45×80mm
     12.重    量: 约350g
三、安装及注意事项：
      1.CZ-891振动变送器CZ891安装位置：垂直或者水平安装于被测振动点上，以变送器底部M10×1.5螺钉固定在被测壳体上，然后将传感器拧在上面拧紧即可。
     2.CZ-891振动变送器CZ891安装尺寸及规范：参看图二（速度变送器的安装及防护），若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。

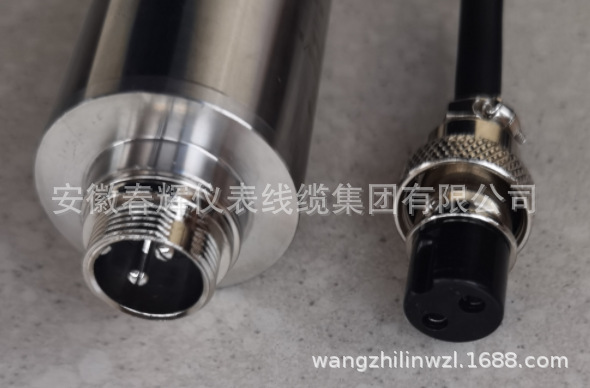

    3.使用和绝缘要求。在连接变送器的航空插头、插座上，都标有1、2、3、4的数字。“1”接DC24V电源，“2”接直流电源地， “3”接4～20mA电流输出。连接导线要求有良好的绝缘性能，采用三芯屏蔽电缆，航空插座管脚与电缆对应：1-褐，2-黑，3-蓝。电缆的屏蔽层一端浮空，另一端接大地。
  4.CZ-891振动变送器CZ891的安装本厂配用M10的固定螺钉。对变送器安装的防护措施，本厂备有防护罩供应，其余由用户因地制宜自行处理。
   5.CZ-891振动变送器CZ891振动变送器的安装及防护
  保护横向变送器挡板示意图：

保护横向变送器挡板示意图：

防止漏水漏气档板示意图：

磁场屏蔽罩示意图（或防护罩）

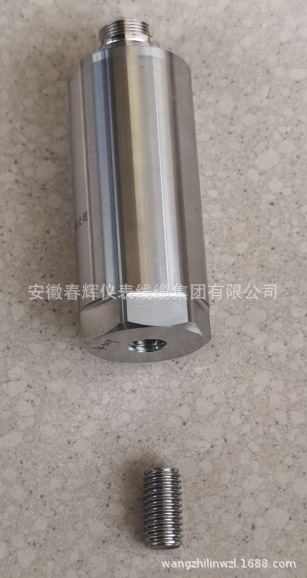

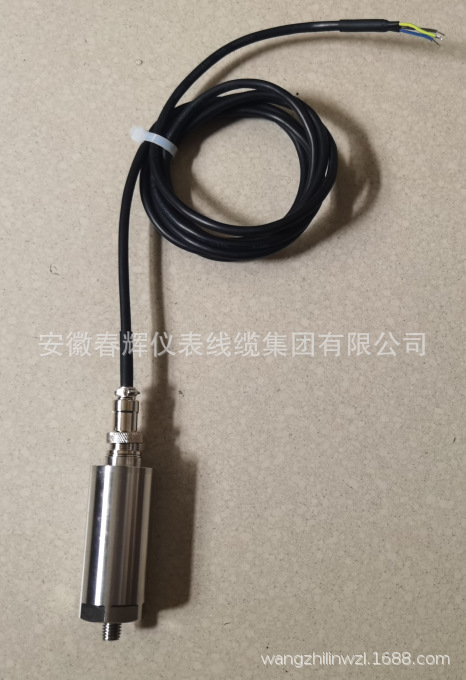

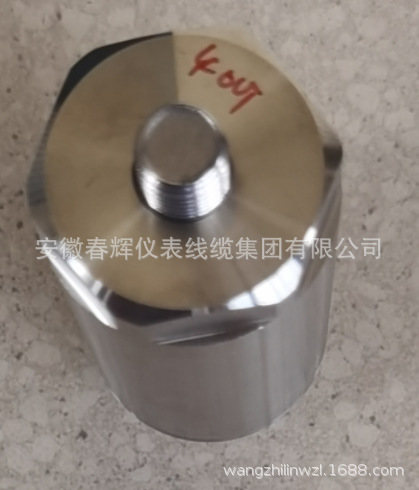

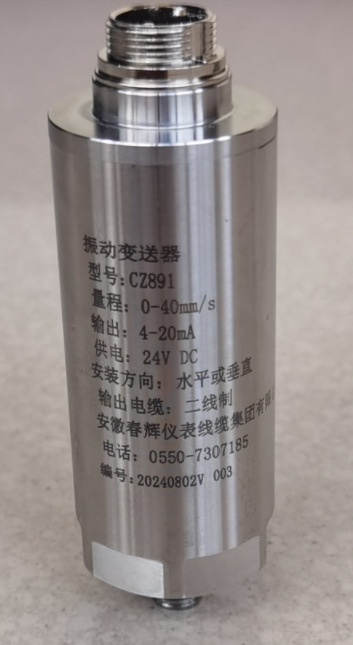

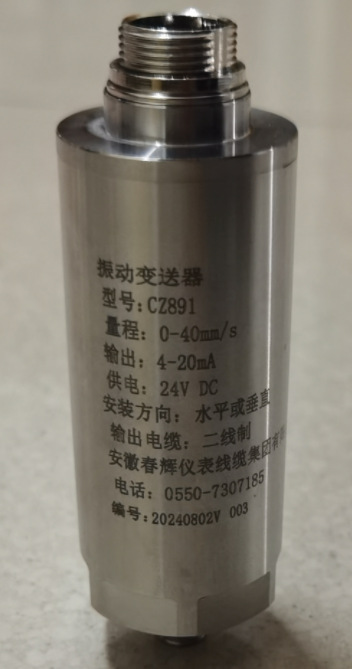

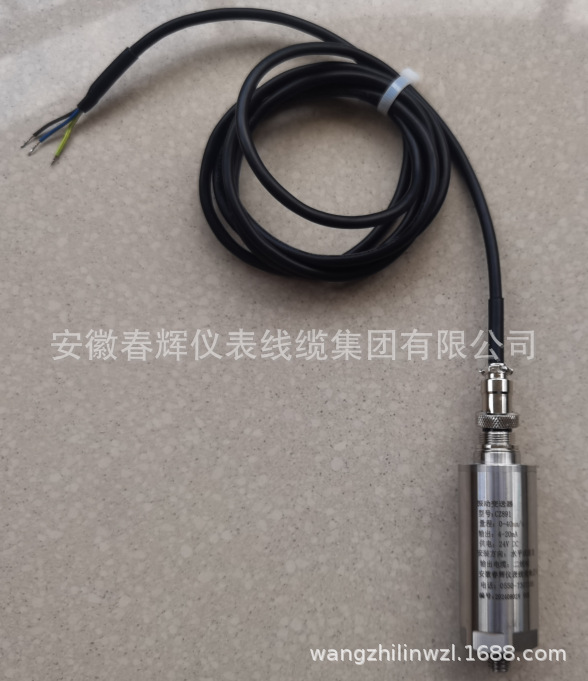

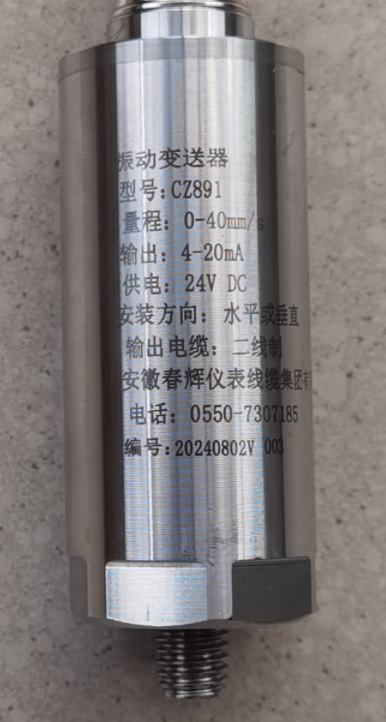

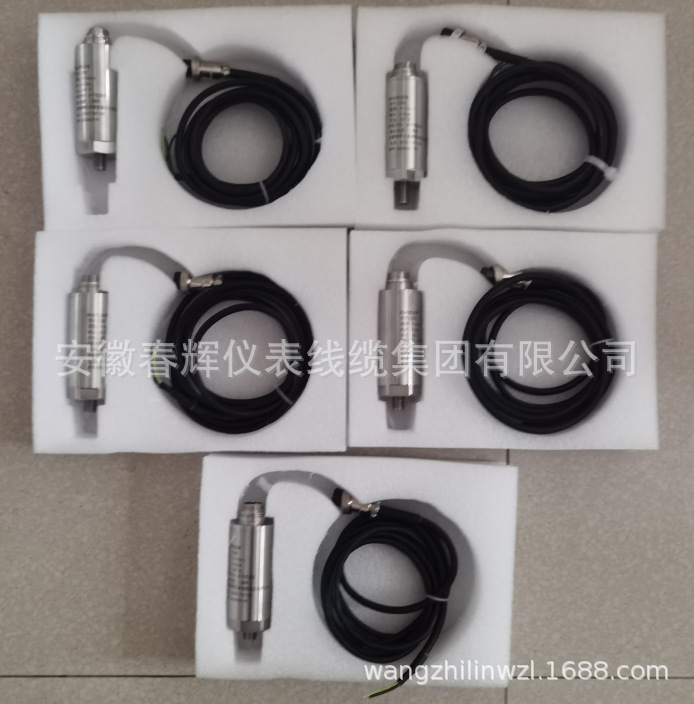

四、产品照片：
