产品名称: PID调节仪
产品型号: CH-AI808
产品展商: 春辉
简单介绍
PID调节仪与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、PID调节仪并配合执行器对电加热设备和电磁、电动、气动阀门进行PID调节和控制、报警控制、数据采集、记录。


PID调节仪的详细介绍

一、概述：
      PID调节仪与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、PID调节仪并配合执行器对电加热设备和电磁、电动、气动阀门进行PID调节和控制、报警控制、数据采集、记录。
二、产品特点：
     PID调节仪采用模糊控制理论和传统PID控制相结合的方式，具备的自整定功能，使控制过程具有响应快、调小、稳态精度高的。
输入功能
自动校准和人工校准功能
手动/自动无扰动切换功能
可选择适应加热或制冷的正/反作用
控制输出信号限幅
PID调节仪采用模糊控制理论和传统PID控制相结合的方式，使控制过程具有响应快、调小、稳态精度高的，对常规PID难以控制的大纯滞后对象有明显的控制效果
PID调节仪增加了30段程序控制功能
三、参数：
基本误差：0.5％FS或 0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管显示
采样周期：0.5S
报警输出：二限报警，报警方式为测量值上限、下限及偏差报警，继电器输出触点容量 AC220V/3A
控制输出：⑴继电器触点输出
⑵固态继电器脉冲电压输出（DC12V/30mA）
⑶单相/三相可控硅过零触发
⑷单相/三相可控硅移相触发
⑸模拟量4～20mA、0～10mA、1～5V、0～5V 控制输出
通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300～9600bps内部自由设定
馈电输出：DC24V/30mA
电 源：开关电源 85～265VAC 功耗4W以下
四、产品型号及选型：
代码 说明
CH-AI-808/900   PID调节仪
外型尺寸 A   横式160×80×125mm
A/S   竖式80×160×125mm
B   方式96×96×110 mm
C   横式96×48×110 mm
C/S   竖式48×96×110 mm
D   方式72×72×110 mm
报警输出 B□   B1-1个报警点，B2-2个报警点
控制输出 N   无控制输出
L   继电器控制输出
G   固态继电器输出
K1   单相可控硅过零触发
K2   三相可控硅过零触发
K3   单相可控硅移相触发
K4   三相可控硅移相触发
X1   4-20mA输出
X2   0-10mA输出
X3   1-5V输出
X4   0-5V输出
通讯输出 P   微型打印机
R   串行通讯RS232
S   串行通讯RS485
变送器配电电源     无馈电输出
V12   带DC12V馈电输出
V24   带DC24V馈电输出
供电电源   220VAC供电
W   DC24V供电
输入信号 Sn   见"输入信号类型表"

PID调节仪输入类型表

参数提示符 输入信号内容 参数提示符 输入信号内容
tc-K K型 rtd 0-400Ω
tc-S S型 1000 Pt1000
tc-E E型 bA1 BA1
tc-b B型 bA2 BA2
tc-t T型 0-50 0-50mA
tc-n N型 0-5V 0-5V
tc-j J型 1-5V 1-5V
P100 Pt100 0-20 0-20mA
C100 Cu100 0-10 0-10mA
Cu50 Cu50 4-20 4-20mA

五、产品照片：
PID调节仪
CH-AI808-1

CH-AI808接线
undefined
undefined

undefined

undefined

undefined

undefined

undefined

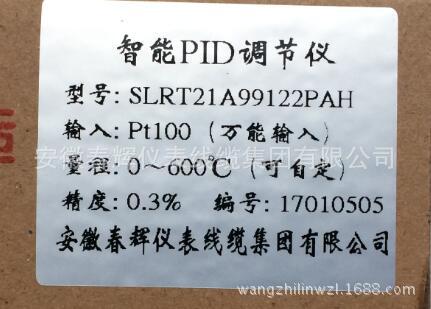

SLRT21A99122PAH
SLRT21A99122PAH

SLRT21A99122PAH接线

undefined

undefined

undefined

undefined

undefinedundefined
