产品名称:
SWZT-1F+分体式振动温度变送器SWZT
产品型号:
SWZT-1F/A SWZT-1F+
产品展商:
春辉
简单介绍

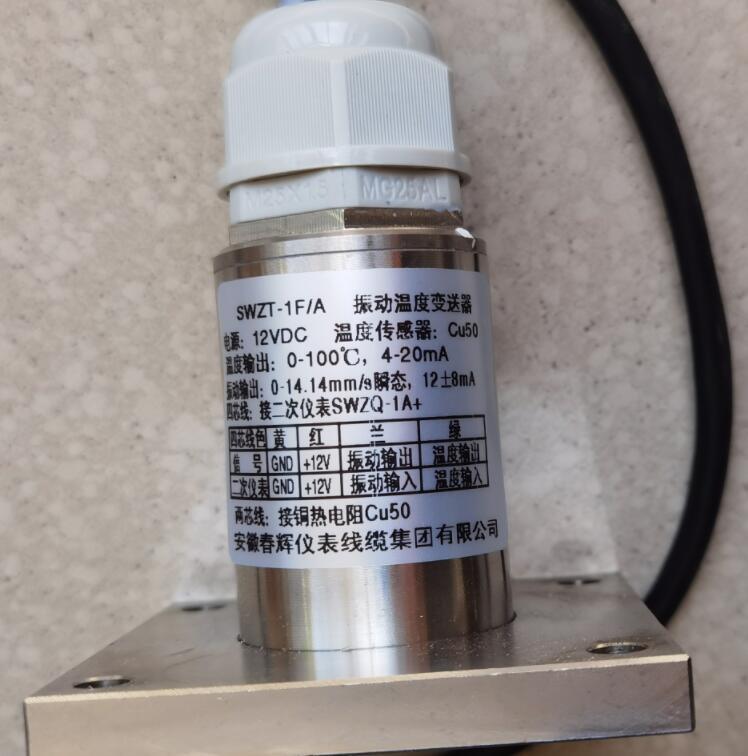

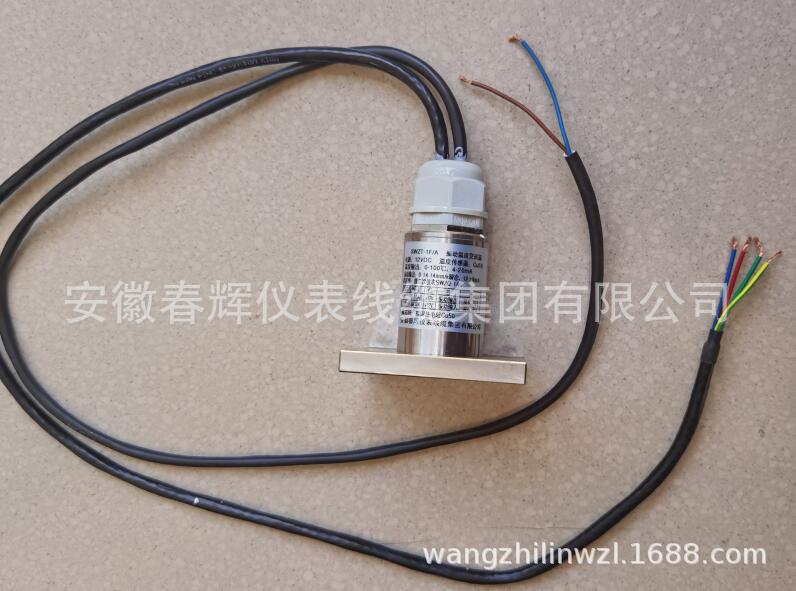

SWZT-1F/A分体式振动温度变送器温度和振动信号通过振动探头的四芯软屏蔽电缆输入到二次仪表。温度传感器、振动传感器和电流转换电路。温度传感器及其封装组成温度探头,振动传感器、电流转换电路及其封装组成振动探头。
SWZT-1F+分体式振动温度变送器SWZT的详细介绍
一、概述:

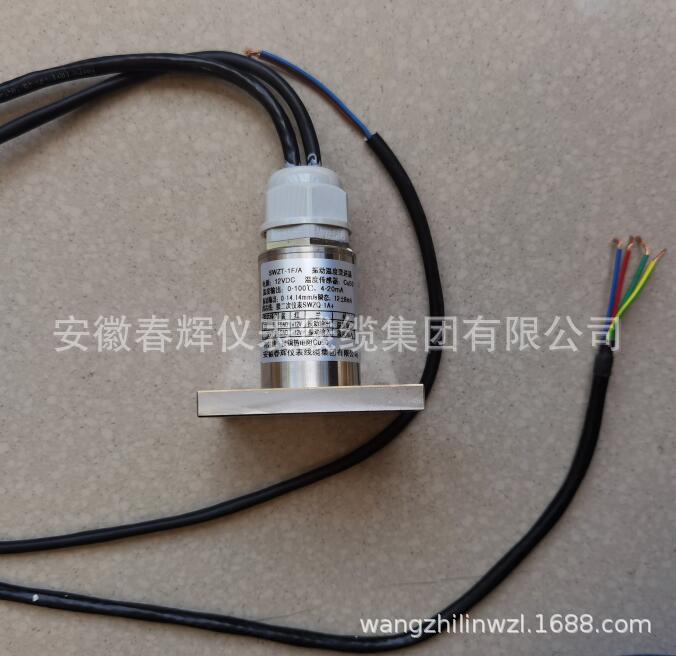

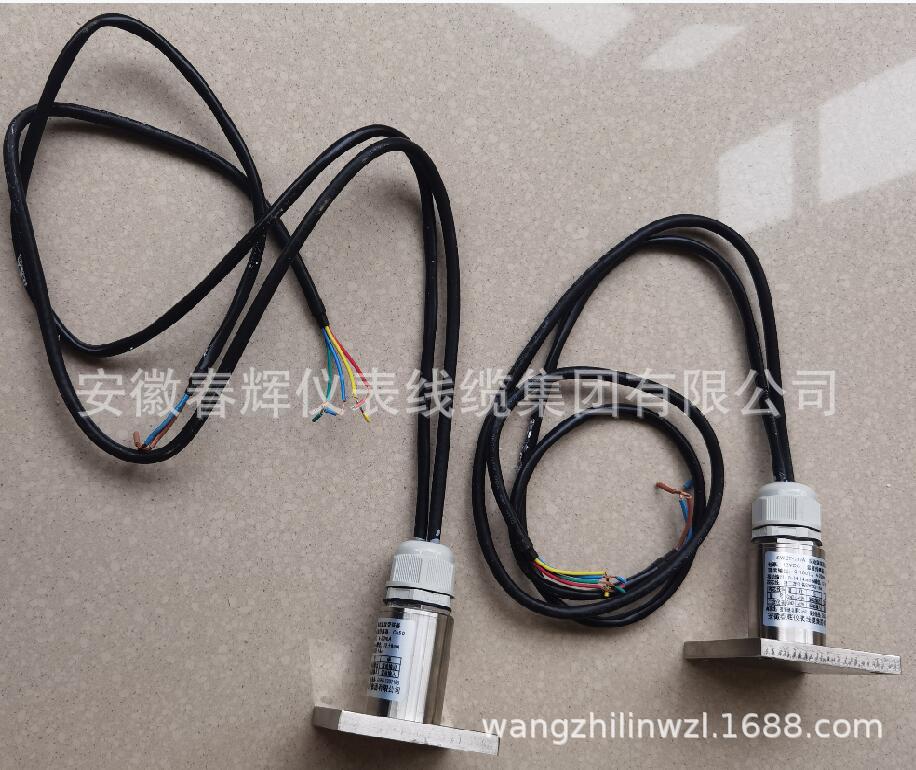

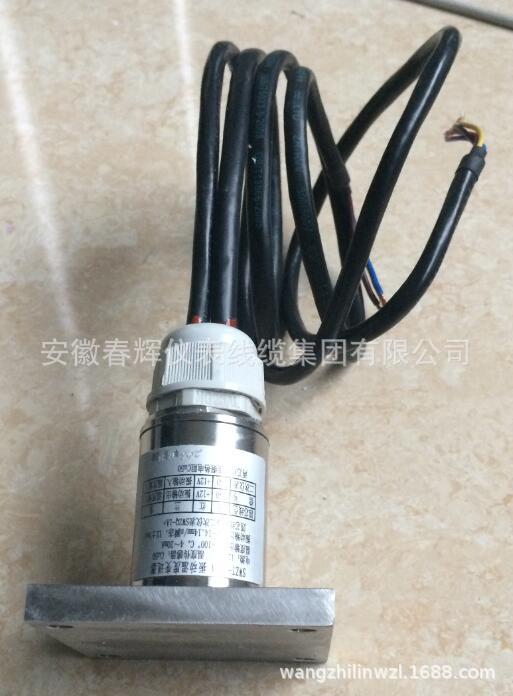

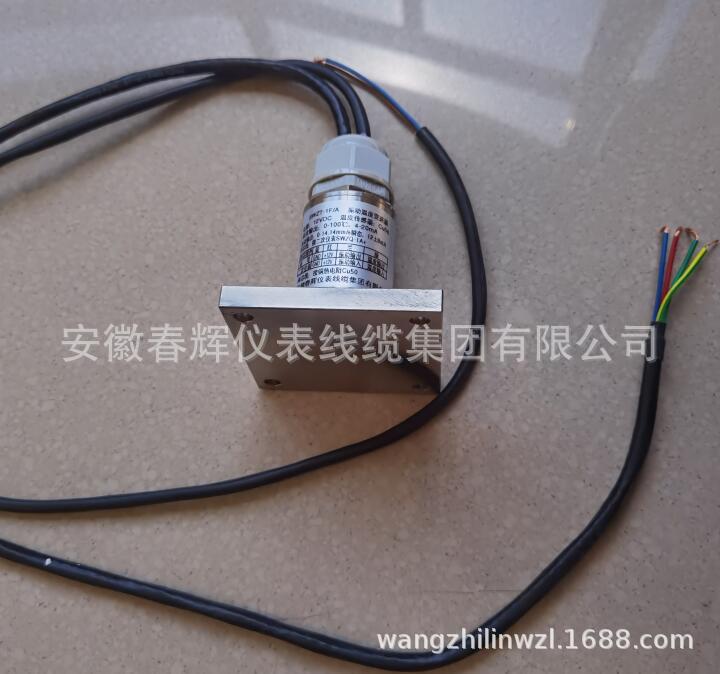

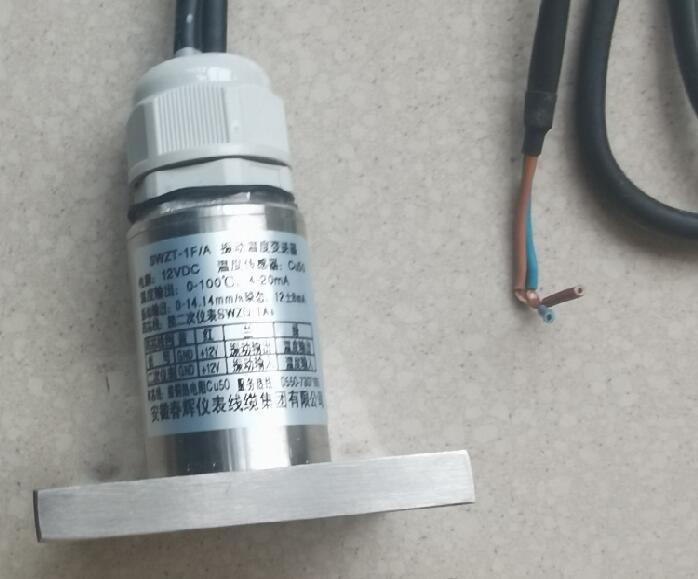

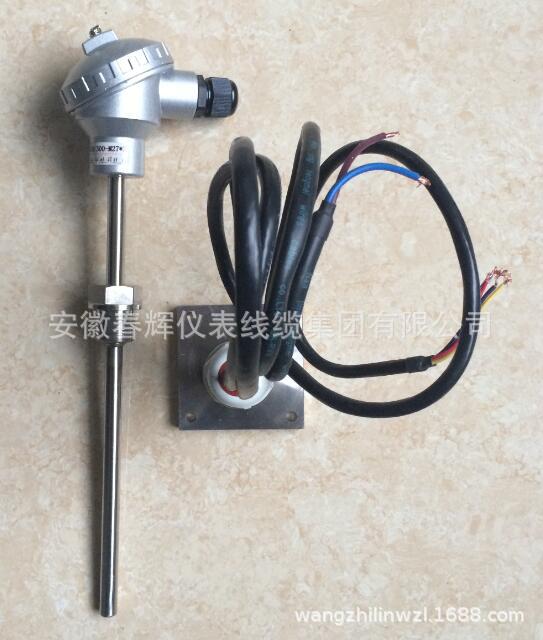

SWZT-1F/A分体式振动温度变送器,SWZT-1F振动温度变送器和Cu50铜热电阻。温度和振动信号通过振动探头的四芯软屏蔽电缆输入到二次仪表。温度传感器、振动传感器和电流转换电路。温度传感器及其封装组成温度探头,振动传感器、电流转换电路及其封装组成振动探头。根据风机对监控部位的要求,温度探头和振动探头为分体式,适合独立安装。

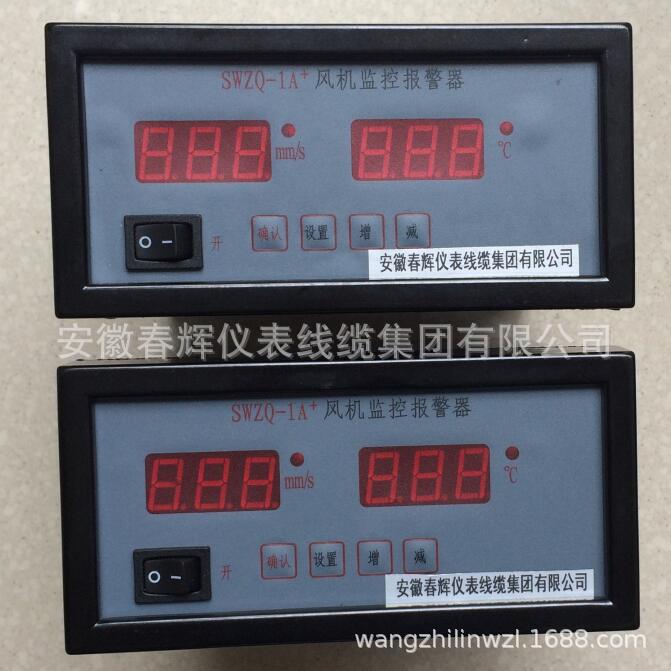

SWZT-1F/A分体式振动温度变送器与二次表SWZQ-1A、SWZQ-3A风机振动温度监控报警器配套使用
SWZQ-1A风机监控报警器主要用于对冷却塔风机运行过程中风机的振动速度和滑油温度进行实时监控,当振动速度或滑油温度过给定值时,进行声光报警,并通过继电器触点输出,自动切断风机电源,起到保护风机,减小损失的作用。
SWZQ-3A 风机监控报警器是在原SWZQ-1A+的基础上增加了高低油位检测功能,主要用于对冷却塔风机运行过程中风机的振动速度、滑油温度以及润滑油位进行实时监控,当振动速度或滑油温度过给定值时,进行声光报警,并通过继电器触点输出,自动切断风机电源,起到保护风机的作用;当润滑油位低于下限或高于上限时,进行相应闪光报警,提醒用户采取措施。
二、参数:

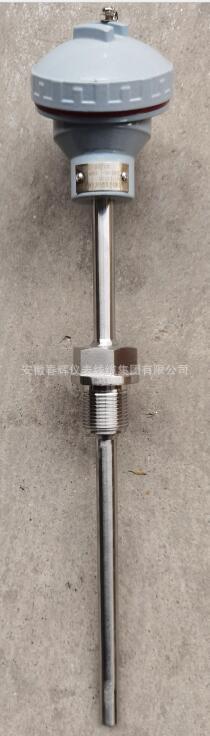

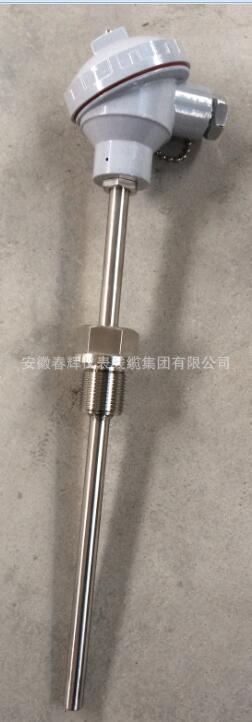

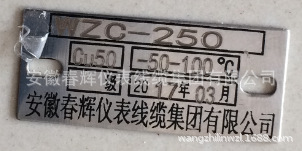

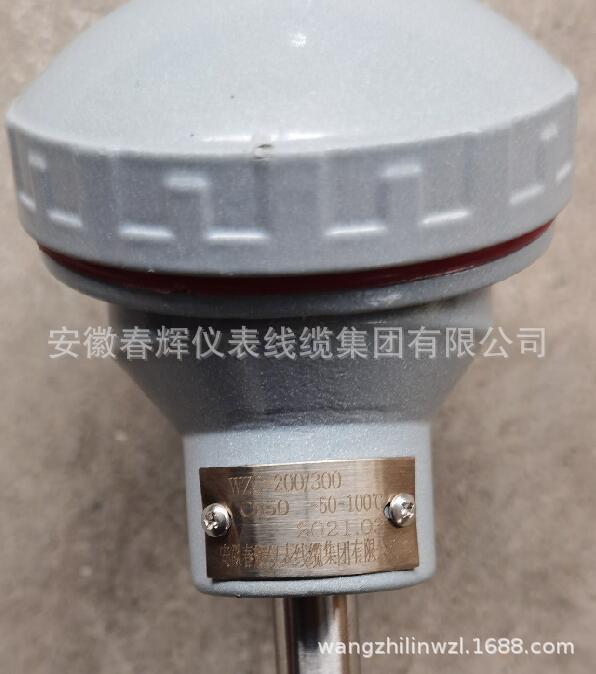

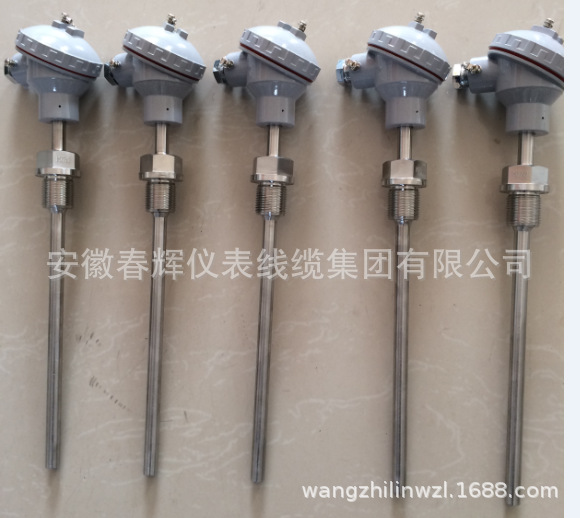

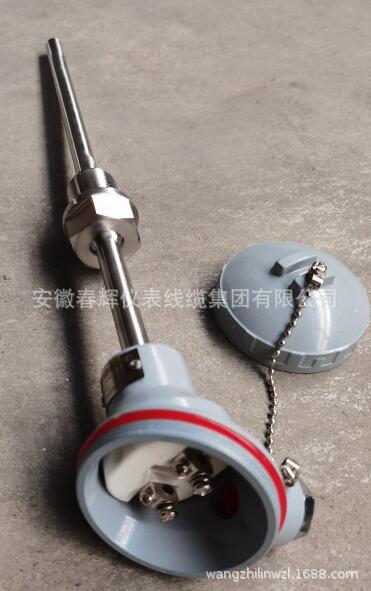

WZC-230Cu50/300×M27×2铜热电阻 (温度探头)
温度测量范围0--100℃,振动速度值0--10mm/s,并具有报警指示及输出。
三、产品接线及安装:
在按表1连接之前,首先截取适当长度的4分软橡胶管,将四芯软屏蔽电缆套入橡胶管内,然后将两条屏蔽电缆按线色参照表一进行连接。注意线-线连接处应用直径3毫米的热缩管进行热封。之后,将4分软橡胶管套入防水接头及连接管件管螺纹上,并扎紧。后,用聚氯乙烯胶布将各连接部位密封。

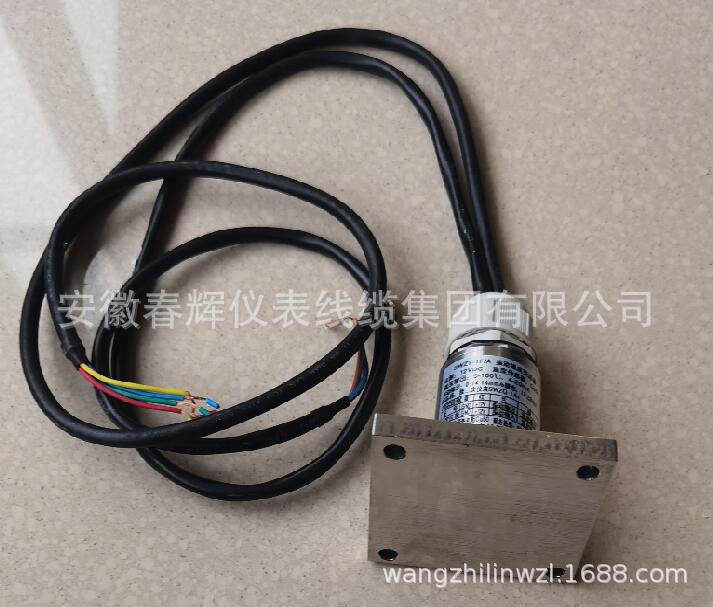

振动探头导线孔引出两根电缆线,用以与温度探头、二次仪表进行连接。

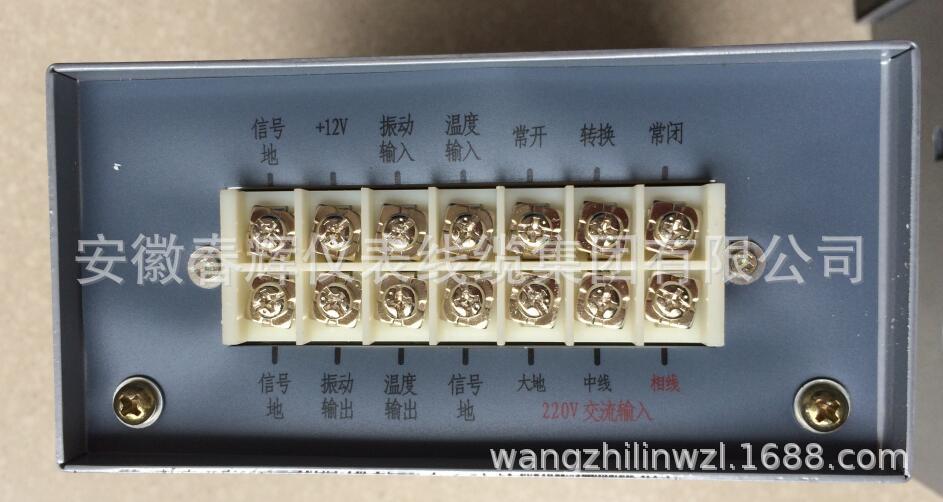

二次仪表与仪表的连接
温度探头的连接:连接采用RVVP4x0.5二芯0.5平方毫米软屏蔽线,温度探头引出的二芯线与振动探头引出的二芯线进行线色对应连接,并用聚氯乙烯胶布包紧密封。
温度和振动信号通过振动探头引出的RVVP4x0.5四芯0.5平方毫米软屏蔽电缆输入到二次仪表。
注意:线—线连接时要同颜色的导线对接,接头处要牢固,并具有良好的绝缘和密封。

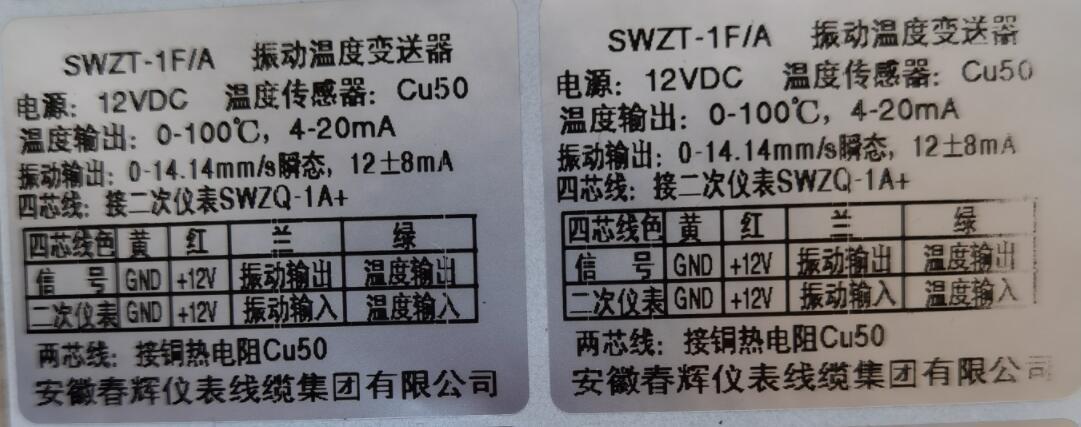

四芯引线与二次仪表的连接关系如表1所示。
四芯电缆引线与二次仪表的连接关系
一 次 仪 表
|
二 次 仪 表
|
引线序号
|
代号
|
名称
|
线色
|
端子序号
|
代号
|
名称
|
1
|
AGND
|
模拟地
|
黄
|
1
|
AGND
|
模拟地
|
2
|
+12V
|
电源
|
红
|
2
|
+12V
|
电源
|
3
|
ZDSC
|
振动输出
|
绿
|
3
|
ZDSR
|
振动输入
|
4
|
WDSC
|
温度输出
|
蓝
|
4
|
WDSR
|
温度输入
|
注:屏蔽线一端接风机壳体(也可不接),另一端接仪表柜壳体。
|
