产品名称: SWZQ-1A风机监控报警仪表
产品型号:
产品展商: 春辉
简单介绍
SWZQ-1A风机监控报警仪表,主要用于对冷却塔风机运行过程中风机的振动速度、滑油温度以及润滑油位进行实时监控,当振动速度或滑油温度超过给定值时,进行声光报警,并通过继电器触点输出,自动切断风机电源,起到保护风机的作用;当润滑油位低于下限或高于上限时,进行相应闪光报警。


SWZQ-1A风机监控报警仪表的详细介绍

一、概述:

    SWZQ-1A风机监控报警仪表,主要用于对冷却塔风机运行过程中风机的振动速度、滑油温度以及润滑油位进行实时监控,当振动速度或滑油温度超过给定值时,进行声光报警,并通过继电器触点输出,自动切断风机电源,起到保护风机的作用;当润滑油位低于下限或高于上限时,进行相应闪光报警。

1.SWZQ-1A风机监控报警器主要用于对冷却塔风机运行过程中风机的振动速度和滑油温度进行实时监控,当振动速度或滑油温度超过给定值时,进行声光报警,并通过继电器触点输出,自动切断风机电源,起到保护风机,减小损失的作用。

2.SWZQ-1A风机监控报警器在设计过程中广泛采用了国内外先进技术和科研成果,它与以往各型号报警器相比,具有以下几方面显著特点:

3. 对振动速度、滑油温度及油位三个参数的采集由一只组合探头完成,监控处理由一块二次仪表完成,因此,安装便捷,主控柜可以留出更多的空间用以安装其它仪表;
4. 二次仪表采用微处理器进行数据的采集、处理和输出,因此,可靠性、稳定性以及集成度和智能化水平更高;
5. 具有标准4~20mA 电流输出接口,可与集群控制的计算机连接;
6. 振动传感器采用先进的集成电路芯片,精度高,工作稳定可靠;

7. 组合探头安装在观察窗盖板上,而此处正是风机振动的*大点;
8.一次仪表和二次仪表的连接采用电流接口,传输距离可达到更远,抗干扰性更强,数据可靠性更高。
9. 一次仪表采用了严格的密封工艺以及牢固的安装方式,使一次仪表在恶劣条件下的工作寿命大大提高。
10.由于采用了硬件及软件措施,可以将大部分由意外因素(如阵风)造成的瞬时偏大的振动值从数据阵列中剔除,大大降低了误报警率。
二、 技术参数:
1.型号: SWZQ-3A
2.名称: 三参数风机监控报警器
3.安装形式: 标准盘式;
4.开口尺寸: 150+1×74+1;
5.报警输出形式: 继电器触点输出及声光报警;
6.输出继电器触点容量: 220/380Vac,3A;
7.显示方式: 振动速度、滑油温度各三位数字显示;
油位:超限指示灯闪烁;
8.有效测量范围: 振动速度:0~9.99mm/s;
滑油温度:0~99.9℃;
油位:开关量输入
9.灵敏度和精度: 振动速度:±0.01mm/s,精度5%;
滑油温度:±0.1℃,精度5%;
10.频率响应: 2~500Hz;

11.振动测量方向: 水平;
12.与外设接口形式: 温度、振动4~20mA DC 电流输出;
采样电阻≤250Ω,线阻≤150Ω;
油位高低开关量接口
*大传输距离: 1km;
13.一、二次仪表连接方式: 温度实时4~20mA DC;线阻≤150Ω;
振动瞬时12±8mA AC;线阻≤150Ω;
油位:常开/常闭节点
14.使用条件:
15.环境温度: -10~70℃;
16.相对湿度: 不高于85%;
17.外形尺寸: 160×80×182
18.电源: 220Vac±10%,50~60Hz;
19.*大功耗: 10W。
20.一次仪表
21.型号: SWZT-3A/xxx
22.名称: 三参数组合探头
23.安装方式: 观察窗M12×1.25 螺纹安装
24.测量范围: 振动速度:0~14.14mm/s 瞬时值;
滑油温度:0~99.9℃;
*高油位:距安装中心XXXmm
*低油位:距安装中心(XXX+30)mm
25.振动测量方向: 垂直于安装平面;
26.频率响应: 10~150Hz
27.一、二次仪表连接方式: 温度实时4~20mA DC;线阻≤150Ω;
振动速度瞬时12±8mA AC;线阻≤150Ω;
油位:开关量闭合/断开
*大传输距离:1km;
28.使用条件:
29.环境温度: -10~100℃;
30. 相对湿度: 不高于95%;
31.电源: 9~15V DC
三、二次仪表及一次仪表的安装与连接:
3.1 二次仪表的安装
二次仪表采用标准160 盘式机壳,开口尺寸为:150+1×74+1,通过二次
仪表自带的安装顶丝,将仪表固定在仪表柜上见下表


3.2
 一次仪表的安装
 3.2.1
一次仪表简介
  一次仪表由三部分组成:温度传感器、振动传感器和电流转换电路。温度传感器及其封装组成温度探头,振动传感器、电流转换电路及其封装
组成振动探头。根据风机对监控部位的要求,温度探头和振动探头为分体式,适合独立安装。其外形结构如图3、图4所示。系

一  次  仪  表

二 次 仪 表

引线序号

代号

名称

线色

端子序号

代号

名称

1

AGND

模拟地

1

AGND

模拟地

2

+12V

电源

2

+12V

电源

3

ZDSC

振动输出

绿

3

ZDSR

振动输入

4

WDSC

温度输出

4

WDSR

温度输入

 注:屏蔽线一端接风机壳体(也可不接),另一端接仪表柜壳体。

undefined

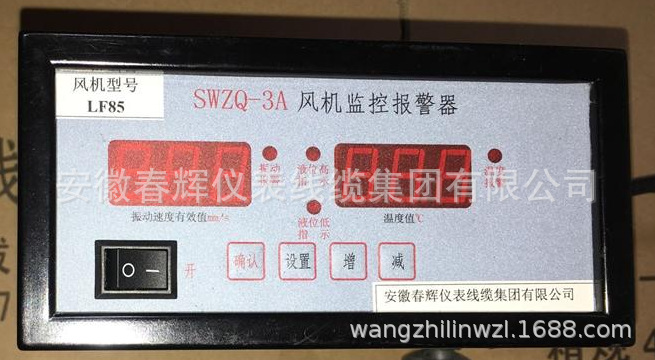

四、产品照片:

SWZQ-1A春辉
SWZQ-1A春辉接线
undefined
SWZQ-1A春辉合格证
一次仪表及传感器 SWZT-1F/A分体式振动温度变送器

SZQ-1A.jpg标记SZQ-1A-3.jpg标记
SZQ-1A-2.jpg标记




SWZT-1F-f

SWZT-1F-hundefined

undefined

undefined

undefined
undefined
SWZQ-1A春辉
