一、概述:

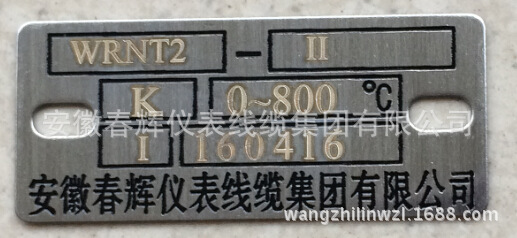

WRNT-11WRNT2-11锅炉炉壁热电偶，带集热块锅炉炉壁热电偶适合于电厂锅炉炉壁，管壁及其它圆柱体表面测量。

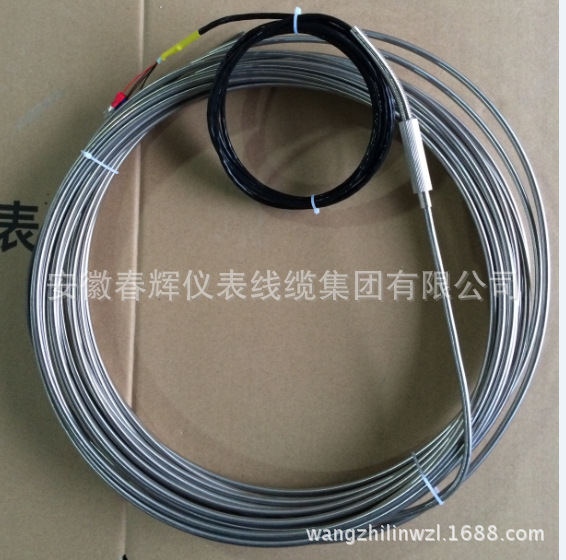

锅炉炉壁热电偶，带集热块锅炉炉壁热电偶采用直径Φ4或者Φ5的铠装热电偶做测温元件，做成电缆状，热接点紧固在带有不同曲面的不锈钢导热板上，可用于锅炉管壁、炉壁及其它圆柱体表面的测温温度。条件符合GB/T18404-2001规定。
锅炉炉壁热电偶是采用Φ4、Φ5直径的铠装元件作测温探头，引出线做成电缆状，测量端用螺钉或焊接方法紧固在导热板上（当采用热电阻时，不准用气焊法），而导热板一面带有与炉壁或管道相吻合的曲面，导热板被焊接或箍在炉（管）壁上，通过导热板的热传导，即可测得炉壁或其它圆柱面的表面温度。 二、参数
精度等级：I II级
公称压力：常压
弯曲半径：r≥5d
三、规格型号：
型号表示
型号规格

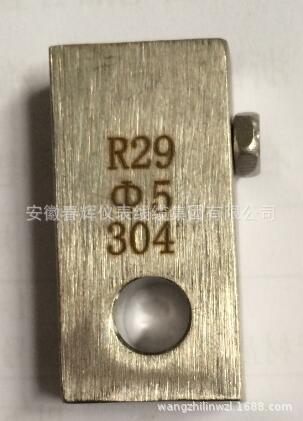

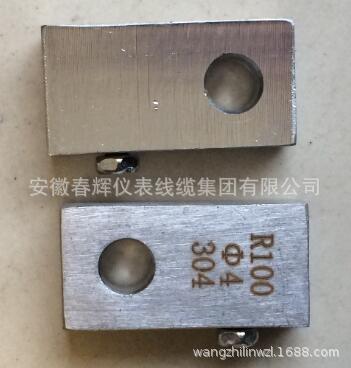

注：接壳式长L=25000mm 绝缘式长L=8000mm 曲面R尺寸：R=29mm或R=100mm
WRNT-11WRNT2-11锅炉炉壁热电偶选型
WRNT-11
备注说明
口
P0=Pt100 P1= Pt1000 P5=Pt500 K=K偶 9=指定
传感器类型
T口
0=0～80 1=-50～100 2=-50～150 3=-50～200 4=-50～300
5=-50～400 6=-50～500 7=-0～600 8=-0～800 9=指定
温度范围（℃）
温度高于500度只能选 热电偶
A=A级 B=B级 对于热电偶默为II级
传感器精度
C口
1=SUS321（默认） 4=SUS304
贴片材质
1
长度（L）=40mm 宽度（W）=20mm 厚度（D）=10mm 固定孔直径=8 mm 探头直径D=6 mm
贴片外形尺寸
默认规格1
2
长度（L）=40mm 宽度（W）=20mm 厚度（D）=12mm 固定孔直径=8 mm 探头直径D=8 mm
默认规格2
3
长度（L）=mm 宽度（W）=mm 厚度（D）=mm
固定孔直径=mm 探头直径D=mm
用户指定
I
1=50mm 2=100 3=150mm 4=200 5=300
6=500 7=1000 9=指定
探头长度
指露在贴片外面部分的长度
L口
1=100 2=200 3=300 5=500 10=1000
30=3000 50=5000 9=指定
引线长度（mm）
X口

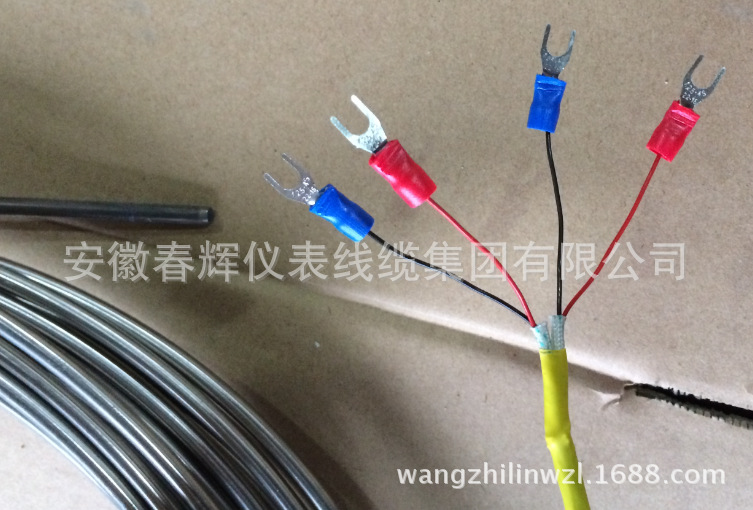

3=三线制 4=四线制 对于热电偶为两线
引出线采用线制
1=聚氯乙烯PVC（-20～80℃）
2=聚氨酯TPU （-50～100℃）
3=硅橡胶 （-60～200℃）
4=四氟绕包（-50～250℃）
5=云母绕包 （-80～500℃）
引线材质
“（）”内为引线常用温度范围
0=无屏蔽层（默认） 1=有屏蔽层
是否配屏蔽层
0=无护套 1=有护套
线缆护套
0=无 1=镀锡
3=压M4端子
9=指定
导线末端要求
Q
0=无
要求
说明：对于用户指定的参数要求，直接以数字或文字标注出来即可。
对于用户定制的产品，请在选型后，注明具体参数要求。
如选用K偶测量0-900，贴片规格长度（L）= 100mm 宽度（W）= 50mm 厚度（D）=20mm 固定孔直径= 8mm
探头直径D=12mm ，探头长度500mm,引线长度2000mm
则型号为：JCJ100TTMKT9C13L9（0-900℃，贴片规格长度（L）= 100mm 宽度（W）= 50mm 厚度（D）=20mm 固定孔直径= 8mm 探头直径D=12mm ，探头长度I=500mm,引线长度L=2000mm）

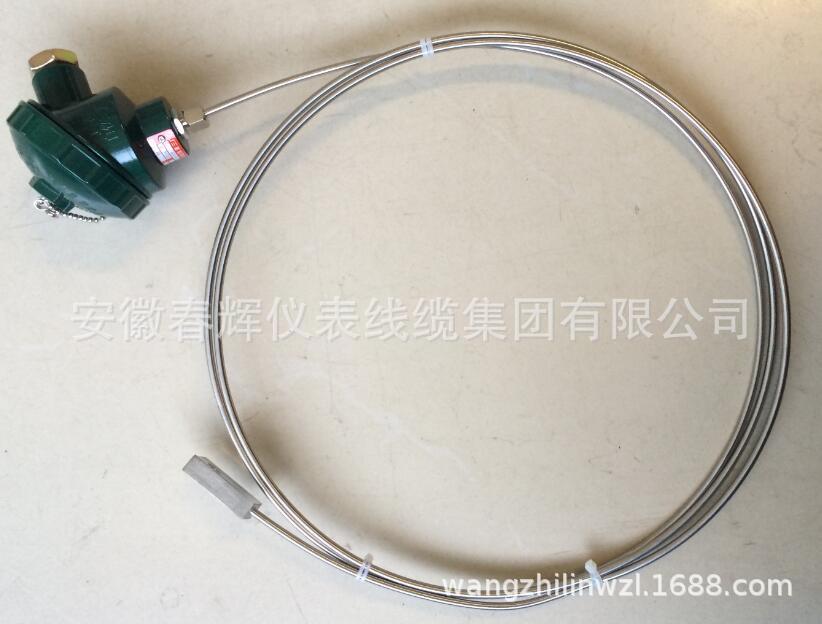

四、产品结构及安装：
