一、概述：
压力表（以下简称仪表）适用于检验一般压力表，也 可用来精测对铜和钢及其合金不起腐蚀作用的 液体、气体和蒸汽的 压力。
二、结构及外形尺寸：
1、仪表由弹簧管、齿轮转动机构、拉杆、表盘、指针、外壳、零位可调整装置等组成，安装接头的尺寸为M201.5，外形尺寸见图一。
图一
1、镜面
2、指针
3、表盘
4、齿轮传动机构
5、弹簧管
6、外壳
7、柱销螺钉
8、拉杆
9、圆柱端头螺钉
10、零位可调位置
11、环盖

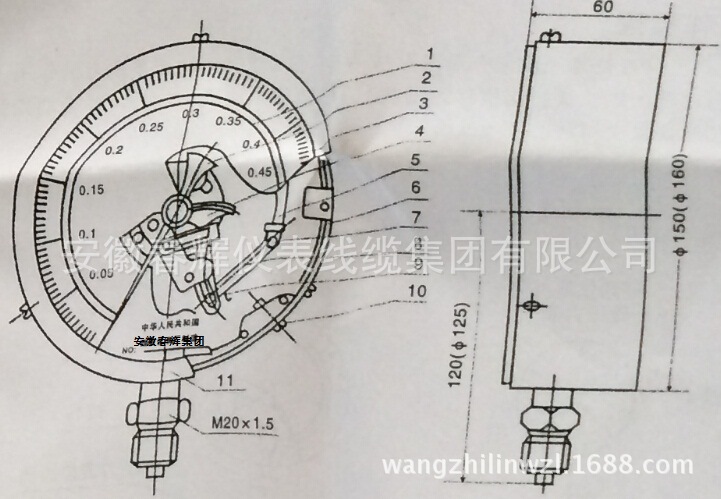

YB-150\YB-160压力表结构外型尺寸图（括号内尺寸为 YB-160系列）
2、仪表分为YB-150（基本型）、A、B、C、ZQ: YB-160（基本型）、A、B、C、基型表带调零装置为A型，带镜面为B型，带调零装置和镜面的 C型，带上调零装置可以避免零位漂移的错觉：带上镜面读数直观，可以减少视觉引起的误差。YB-150系列仪表根据安装方式不同，可分为径向、轴向表，径向表加Z就是轴向表，另外轴向表加Q就是轴向带前边压力表：
YB-150ZQ外型尺寸见附图一
附图一 YB-150ZQ轴向带前边
三、工作原理：
仪表作用原理是基于被测介质通过接头进入弹簧管时，在介质压力的作用下迫使弹簧管自由端产生位移，此位移通过栏杆传至齿轮传动机构放大，并带动指针将被测压力值在表盘上指示出来（见图二）
图二 压力表作用原理及管路连接示意图
三、主要参数：
1、 度等级：0.4级、0.2级 2、测量范围：见表1 3、执行标准：GB/T1227-2010
|
仪表名称（及弹簧管材质）
|
产量范围（MPA）
|
测量的介质要求
|
|
真空表（铜管）
|
-0.1~0
|
空气
|
|
压力表（铜管）
|
0~0.1. 0~~0.16 0~0.25 0~0.4 0~0.6 0~0.1 0~0.1.6 0~0.2.5 0~0.4 0~0.6:
|
无腐蚀的气体、蒸汽、液体
|
|
压力表（钢管）
|
0~10 0~16 0~25 0~40
|
无腐蚀的气体、蒸汽、液体
|
五、验收与保管：
1、用户收到装箱仪表后，应线检查装箱是否完整无损，如有损伤，应及时查明原因。
2、打开盒取出仪表、用软布擦净，检查仪表外部是否完整无损。如有缺损，应及时通知我厂。
3、仪表应储藏在环境温度0~40℃、空气相对湿度不大于80%的室内，周围空气中不应含有腐蚀仪表的 有害杂质。若库存期半年应进行检定，合格后方可使用。
六、安装与使用：
1、仪表使用钱，应先打开表盖，取出仪表指针与表盘间所压海绵垫，（此垫仅为防止运输过程中指针的 移位与脱落用）重新装好表盖，方可使用。
2、仪表使用前，应先检查（仪表垂直安放）是否对准零位，可用螺丝刀拧动调零装置（见图一件10）使指针对准零位（YB-160A、C有调零装置的表），方可使用。
3、仪表作测量时，应安装在光线充足，高低适中，零动小的地方；且垂直安装，并力求与测量点距离短些；测量液体介质压力时应和测量点位于同一水平线上，如相差过大，则考虑液柱高度的附加误差。
4、仪表作为检验用，管路连接如图二进行，检查前应调整好压力表检验器地面处于水平状态（即垂直安装）且工作场地要光线充足，附近不可有震动。检验环境温度为 20±3℃（0.4级）或20±0.2℃（0.25级）。
5、仪表作测量，正常使用环境温度为5~40℃，但偏离环境温度为20±3℃（0.4级）或20±0.2℃（0.25级）使用时，应考虑温度影响误差，温度影响误差计算，按下式规定。
式中
6、仪表使用过程中，如果发现精度降低，示值不稳定或指针跳动等现象时，应及时找出原因，重新进行检定，合格后方可使用。
7、仪表应根据使用情况，定期（一般为半年）进行检定货检修，合格后方可使用。
七、维护与检修：
1、仪表每次用完应卸下，擦净后，装上接头帽，妥善保管。
2、仪表使用可能发生的故障与排除方法见表2
表2故障与排除
|
故障现象
|
产生原因
|
排除方法
|
|
指针不在零位
|
连接管路不畅通。
长期使用管端变位。
|
堵塞。
拧动调零位置，使指针对零
|
|
指针运行中跳动
|
齿轮齿合间隙中有脏物。
内部机构各传动的轴孔有污物
|
检修，对各有关部位用航空汽油清洗
|
|
某测量点轻敲指针指示
变位差
|
内部机构各转轴磨损，有污物。
游丝乱圈。
|
检修，清洗有关件，更换有关件
|
八、规格型号及订货须知：
|
型号
|
量程
|
精度
|
表盘
|
备注
|
|
YB-150
|
-0.1-200Mpa
|
0.4级
0.25级
0.16级
|
150mm
|
|
|
YB-150A
|
-0.1-200Mpa
|
带调零
|
|
YB-150B
|
-0.1-200Mpa
|
带镜面
|
|
YB-150C
|
-0.1-200Mpa
|
带调零带镜面
|
|
YB-160
|
-0.1-60Mpa
|
160mm
|
|
|
YB-160A
|
-0.1-60Mpa
|
带调零
|
|
YB-160B
|
-0.1-60Mpa
|
带镜面
|
|
YB-160C
|
-0.1-60Mpa
|
带调零带镜面
|
|
YB-254
|
-0.1-6 Mpa
|
250mm
|
|
|
YBT-254
|
-0.1-0.25Mpa
|
台式压力表
|
|
BXY-250
|
0-40Kpa
|
血压计
|
|
YB-160D
|
-0.1-60Mpa
|
0.16级
|
160mm
|
|
1、订货时注明：型号、度等级、测量范围。
2、订货举例：
压力表 YB-160A,0~1MPA,0.4级 ;
YB-160B,0~6MPA,0.4级;
YB-160C, 0~40MPA,0.25级。
YB-150CZQ,0~40MPA,0.25级。
