一、概述：

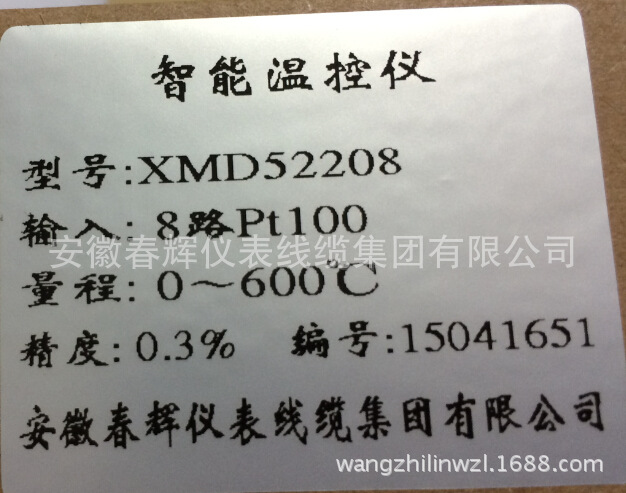

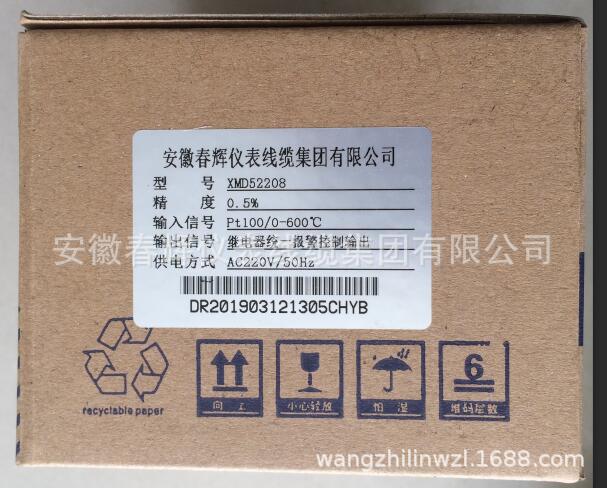

XMD52208巡检仪，XMD52208温控仪，XMD52208温控巡检仪适用于设备的轴温、管道风温和炉窑温度等工业过程参数的巡回监测与报警控制。
二、参数及产品功能：
输入信号
通过简单的软、硬件设定即可适用于以下任意一种输入信号。
热电阻：Pt100、Pt100.0、Pt10、Cu50、Cu100。
热电偶：K、E、S、B、J、R、T、N，并带自动冷端温度补偿。
l标准信号：0-10mA、4-20mA、0-5V、1-5V，线性或开方信号。
远传压力表：30-350W，信号偏差可现场按键修正，即设即用。
一般线性非标信号：0-60mV以内或0-60mV以上0-5V以内任意信号可按键即设即用。
l其它订做的非标输入信号。
单片机化
零点和放大倍数可自动跟踪，长期运行无漂移。
参数可按键设定。
报警继电器
多具有两个公用报警继电器，公用报警继电器有两种报警方式可按键选择。
“公用”报警：即只要有一个通道产生报警，继电器就动作。
“指定通道”：只有被指定的某一通道产生报警，继电器才动作。
l各通道报警值和报警回差可分别设定。
24回路巡检仪面板上还具有各路上、下限报警指示灯。
可带RS485/ RS232/Modem隔离通讯接口
可带串行打印口与本公司PRN5000盘装打印机配合使用
8/16回路巡检仪可带DT500各通道分别报警控制扩展盒，各通道分别报警控制扩展盒每个盒子有16个报警控制输出继电器，有4种类型可选。
DT501：1-8通道上、下限报警控制输出扩展盒。
DT502：9-16通道上、下限报警控制输出扩展盒。
DT503：1-16通道上限报警控制输出扩展盒。
DT504：1-16通道下限报警控制输出扩展盒。
三、产品型号及选型：
|
型 谱
|
说 明
|
|
XMD
|
|
多路巡检仪
|
|
设计序列
|
5
|
|
开关电源
|
|
控制类型
|
|
0
|
|
不带控制报警
|
|
|
1
|
|
带一个公用上限或下限报警输出
|
|
2
|
|
带公用上、下限报警输出
|
|
|
3
|
|
带各路上、下限报警输出(带DT500)
|
|
输入信号
类 型
|
|
1
|
|
适配热电偶
|
|
2
|
|
适配热电阻
|
|
3
|
|
适配霍尔变送器
|
|
4
|
|
适配远传压力表
|
|
5
|
|
适配直流0～10mA输入
|
|
6
|
|
适配直流4～20mA输入
|
|
7
|
|
适配直流0～5V输入
|
|
8
|
|
适配直流1～5V输入
|
|
U
|
|
分度号输入
|
|
输 入
通 道 数
|
|
08
|
|
八通道
|
|
16
|
|
十六通道
|
|
24
|
|
二十四通道
|
|
外形结构
类 型
|
|
|
|
160×80×150mm横表
|
|
V
|
|
80×160×150mm竖表
|
|
F
|
无法作分度号输入
|
96×96×110mm方表（仅8通道有此选项）
|
|
供电电源
类 型
|
|
|
|
供电电源220VAC
|
|
D
|
|
供电电源24VDC
|
|
通讯接口
类 型
|
|
|
|
不带通讯接口
|
|
RS232
|
|
RS232隔离通讯接口
|
|
RS485
|
|
RS485隔离通讯接口
|
|
MODEM
|
|
Modem隔离接口
|
|
PRN
|
|
串行标准打印接口
|
|
报警输出
扩 展 盒
|
8通道和16通道同时具备此项功能
|
-DT501
|
1-8通道上、下限报警控制输出扩展盒
|
|
-DT502
|
9-16通道上、下限报警控制输出扩展盒
|
|
仅仅16通道有此项功能
|
-DT503
|
1-16通道上限报警控制输出扩展盒
|
|
-DT504
|
1-16通道下限报警控制输出扩展盒
|
|
功能码
|
|
□□□□
|
0000表示无功能码
|
型号举例
XMD52208VRS230000
XMD5000系列多路巡检仪,带上下限公用报警输出,热电阻信号输入，八路巡检，80×160mm竖表，供电电源220VAC，带RS232隔离通讯接口，无功能码。
