产品名称: 转速表
产品型号: SZC-04B
产品展商: 春辉
简单介绍
SZC-04B转速表,转速监视仪用于测量旋转机械装置(如汽轮机、风机、压缩机、电机等)的轴的转速,并在转速过设定的限定值时,给出报警和控制信号。仪表的硬件部分采用的抗干扰,并结合的软件滤波措施,从而仪表在工业场合性能稳定工作。同时,仪表运用了数字调校,革除了传统的机械电位器等可调元件,参数均通过面板上的功能键来任意设定,并由密码锁定,使仪表的稳定性有了进一步的。


转速表的详细介绍

一、概述:

      SZC-04B转速表,转速监视仪用于测量旋转机械装置(如汽轮机、风机、压缩机、电机等)的轴的转速,并在转速过设定的限定值时,给出报警和控制信号。仪表的硬件部分采用的抗干扰,并结合的软件滤波措施,从而仪表在工业场合性能稳定工作。同时,仪表运用了数字调校,革除了传统的机械电位器等可调元件,参数均通过面板上的功能键来任意设定,并由密码锁定,使仪表的稳定性有了进一步的。

二、参数:

     1.测量精度:±0.2‰±1转;
     2.信号输入:磁阻式转速传感器,50mV~20V脉冲或正弦信号;
     3.参数显示:4位LED显示,显示范围0~9999,小分辨率1转/分;
     4.模拟输出:隔离4~20 mA,0.5级精度,负载电阻≤500Ω;
     5.报警接点输出:2路SPDT,大负载AC220V/2A(阻性);
     6.报警延时:0.5 s (默认值);
     7.输入信号范围:0.5Hz~15KHz;
     8.低测量转速:0.5转/分(60齿),30转/分(1齿);
     9.齿数范围:1~120;
     10.供电电源:AC220V±10%,50Hz±5%;
     11.仪表功耗:≤5W;
     12.安装环境:温度:0~50℃,海拔高度<2000m,湿度<85%Rh,无腐蚀和爆炸性气体;
     13.开孔尺寸(mm):152 × 76( 宽 × 高 );
     14.外形尺寸(mm):160 × 80 × 225( 宽 × 高 × 深 )。

三、产品外形图:

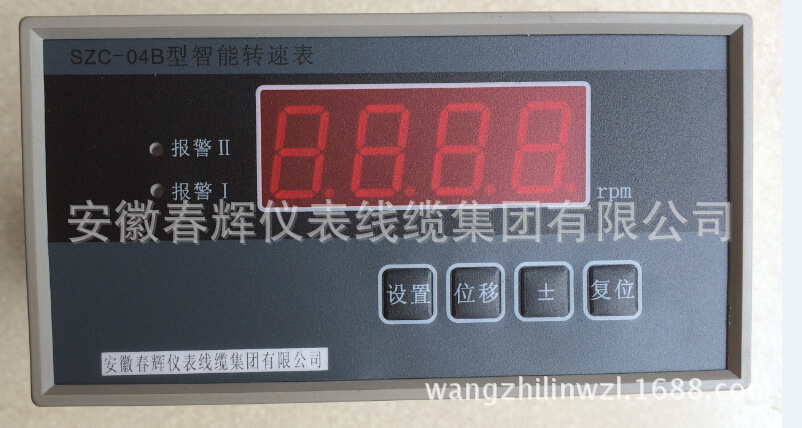

面板说明

面板示意图

SZC-04B型转速表外形图

 仪表的表头采用四位LED数码管显示,显示范围为0~9999转/分,出大值显示“1---”。表头部分有两个报警指示(报警Ⅰ值,报警Ⅱ值),当发生报警时,对应的报警指示灯点亮。



转速(/)

显示方式



99991000

  XXXX

正常显示

999100

  XXX

千位消隐

9910

    XX

千百位消隐

90

      X

千百十位消隐

四.参数设置:
本仪表共四只操作按键:
设置   :进入参数设定状态或进入下一设定状态,保存参数返回测量状态;
位移   :移动显示窗口的光标,大值显示时大值;
±         :修改光标所在位的数值,每按,数值加一;
复位   :退回上一设定状态或不保存参数返回测量状态,测量状态复位报警
参数设定:



功能名称

功能标识

(按下功能键)

设定数据

(释放功能键)

操作说明

1

准入密码

P-SS

XXXX

通过“位移、±”修改

2

大值(工厂设定)

P--U

XXXX

通过“位移、±” 修改

3

齿数

P-CS

XXX

通过“位移、±”修改

4

报警Ⅰ

P--H

XXXX

通过“位移、±”修改

5

报警Ⅱ

P-HH

XXXX

通过“位移、±”修改

本仪表不支持复合键操作,当有多个按键同时被按下时,优先执行左边按钮的功能。
在正常工作状态,按“设置” 键将进入上表所示的参数设置状态,通过与其它按键的配合来完成参数设置。
步骤如下:

(1.)初始状态下,按下“设置”键不放,数码管显示“P-SS”,为密码输入状态,密码为“1234”。释放“设置”键,显示“0000”,个位“0”闪烁,按四下“±”键,个位输入“4”,再按“位移”键,进入十位数设置,按三下“±”键,十位输入“3”,继续按“位移”键,进入百位数设置,按二下“±”键,百位输入“2”,继续按“位移”键,进入千位数设置,按一下“±”键,千位输入“1”,按下“设置”键确认,密码输入完毕。
(2.)按下“设置”键不放,显示“P-CS”,进入齿数设置,释放“设置”键,显示当前设置齿数,如需修改,方法:闪烁位为当前设置位,按“位移”键改变设置位,按“±”键改变当前设置位的大小。
(3.)齿数设置完毕按下“设置”键不放,显示“P-H”,进入报警Ⅰ值设置,释放“设置”键,显示当前报警Ⅰ值,如需修改,方法如上。
(4.)报警Ⅰ值设置完毕按下“设置”键不放,显示“P—HH”,进入报警Ⅱ值设置,释放“设置”键,显示当前报警Ⅱ值,如需修改,方法如上。按下“设置”键,设置完毕。

注:在设置状态60秒内无按键操作,仪表自动返回正常工作状态,所修改的参数不被保存。

五.报警功能:

当监测转速值大于“报警Ⅰ值”时,报警Ⅰ值继电器闭合输出,同时面板上的报警Ⅰ值指示灯点亮,报警动作将被保持直到该报警被复位。
当转速值恢复到低于“报警Ⅰ值”10转/分时,可通过面板上的“复位” 键来复位报警,对应的继电器断开,指示灯熄灭。

同理,报警Ⅱ值的报警过程与报警Ⅰ值的动作过程一样。

六.安装与接线:

(1.)仪表安装:仪表的接线参看图四。仪表的安装。将仪表插入表盘的安装开孔中,采用左、右侧翼板,紧固即可。导线截面可使用以下尺寸:供电电源: 2×1.5mm2;继电器输出:  2×1.5mm2;模拟量输入、输出: 2×1mm2带屏蔽的双芯电缆要注意的是地线的连接对仪表的抗干扰性能有重要的影响。为仪表的抗干扰性能,仪表的接地线请务必安装。接地线应使用多股软线,线径不低于2m2,阻值≤4Ω,线的长度越短越好,并尽可能增加接地线和接地体之间的接触面积,增加抗干扰效果。

SZC-04B型转速表(背面端子)系统接线图

(2.)传感器安装示意图:

SZC-04B转速表配SZCB-01磁阻式转速传感器
1.测量范围:50~15000r/min;
2.螺纹规格:M16×1;
3.长  度:65、148、117(由订货时确定);
4.使用温度:-10 ~ +120℃;
5.测速齿轮要求:齿数为60,材料为电工钢,模数大于2;
6.安装间隙:齿轮齿端到传感器端面的距离0.5~1mm。

七、注意事项
1.本产品在出厂时,输出电流4~20mA对应转速为0~4500rpm;如有要求,请在订货时说明。
2.传感器到仪表的信号输入线、输出线应采用屏蔽电缆,按接线示意图正确接入。接通电源前请仔细检查。
3.探头安装支架应有足够的强度,以免在运行时产生抖动,损坏传感器。
4.当控制回路容量过继电器接点容量,应加装中间继电器;感性负载应外加灭弧装置。

八、一般故障处理
1.磁电式转速传感器的判断:电阻阻值约200~250Ω左右,阻值过小或无穷大,则传感器损坏。
2.显示跳动:改变屏蔽层接地位置,传感器损坏或仪表的传感器接线开路。
3.停机时有转速显示:一般是显示50转/分,可在信号输入端子上并上1000P左右的瓷片电容来滤除干扰信号;此电容过大时,将影响仪表对高转速的测量。

九、仪表的质量
仪表出厂之日起一年内因厂方制造质量问题而引起不正常使用,本公司给予免费修理,如果用户自行拆装或保管使用不当而造成损坏,则酌情收费修理。

 十、仪表出厂参数
(1.)仪表编号:                               ;
(2.)出厂时间:                               ;
(3.)齿数设定:                               ;
(4.)报警Ⅰ值:                               ;
(5.)报警Ⅱ值:                               ;
(6.)报警延时:                               ;
(7.)4~20mA对应转速:                     。


  SZC-04B

SZC-04B合格证

SZC-04B标签
