产品名称: JM-C-3F正反转速监视保护仪
产品型号: JM-C-3F
产品展商: 春辉
简单介绍
JM-C-3F转速检测保护仪,JM-C-3F正反转速监视保护仪,JM-C-3F反转速检测保护仪,转速监测保护仪JM-C-3F是采用单片机为核心的转速监控保护仪表。该监控仪表具有:转速监测、正反转监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监测和保护。


JM-C-3F正反转速监视保护仪的详细介绍

一、JM-C-3F正反转速监视保护仪产品概述:

   JM-C-3F正反转速监视保护仪,JM-C-3F转速检测保护仪JM-C-3F反转速检测保护仪,转速监测保护仪JM-C-3F是采用单片机为核心的转速监控保护仪表。该监控仪表具有:转速监测、正反转监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监测和保护。

传感器信号输入
转速检测保护仪的传感器输入方式:正反转NPN霍尔转速传感器信号
测速盘齿轮齿数设置:1~255齿

超速保护和转速报警
转速表设有二个转速报警界限值。只要被测转速超过任一设定值,转速表前面板上报警指示灯或危险指示灯亮,同时报警继电器或危险继电器动作,输出开关信号。
反转报警
当测速盘齿轮反转时反转指示灯亮,同时反转报警继电器动作,输出开关信号。
电流输出
相对于测量转速,转速表4~20mA模拟量输出,对应转速为0~3500rpm。(3500rpm为出厂设置,也可在设置内对“L1”参数进行调整)
注:如有,满度值需在定货时说明。
二、JM-C-3F正反转速监视保护仪参数及指标:

1. 显    示:4位红色LED
2. 信号输入:正反转NPN霍尔转速传感器信号
3. 测量范围:0~9999rpm
4. 显示精度:±1rpm
5. 报警、危险:满量程内任意设定
6. 报警输出:AC250V/5A
7. 电流输出:4~20mA
8. 外形尺寸:160×80×254mm
9. 开孔尺寸:152+1×74+1mm

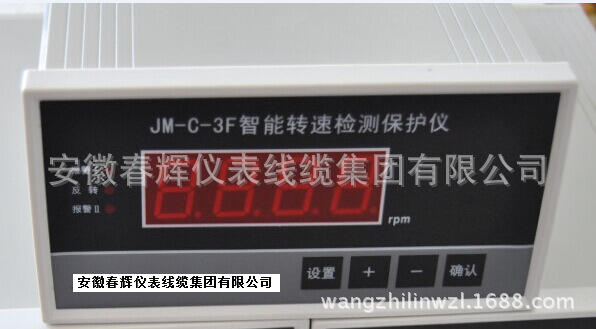

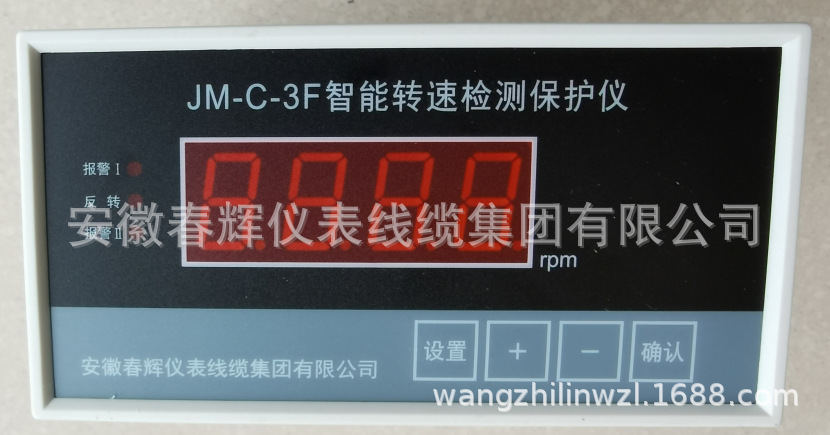

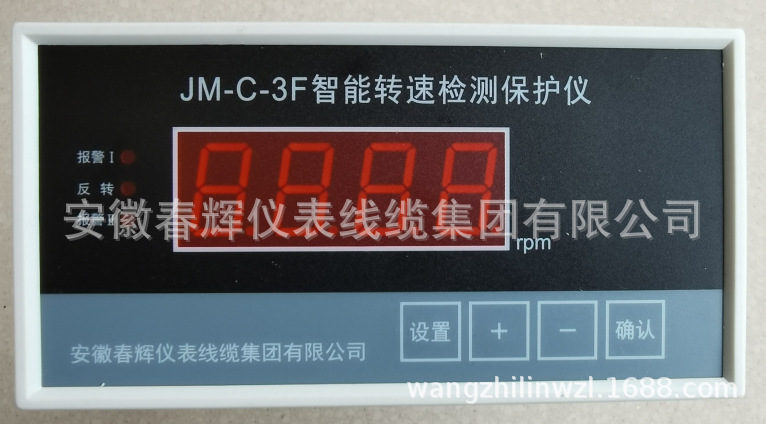

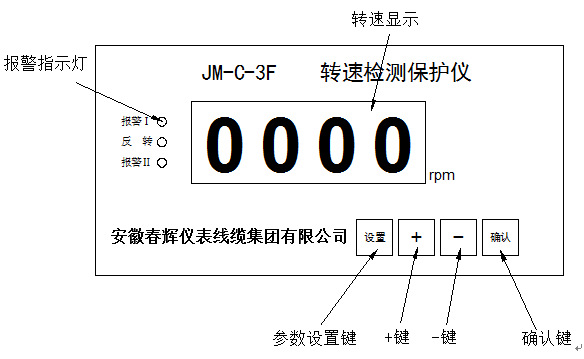

三、JM-C-3F正反转速监视保护仪前面板各功能键说明:

面板 - 副本


1—显示框:
在运行状态下,显示转速值;在参数设置状态下,显示参数标志和参数值;
2—报警指示灯:
当测量值超过报警设定范围时,该报警指示灯亮;
3—参数设置键
按住该键约3秒,进入参数设置状态;在参数设置状态下,可进行参数设置;设置完参数后,按住约3秒,退出参数设置状态;
4—+键
在参数设置状态下,按此键,可选择要设置的参数;在参数编辑状态下,可对要编辑的参数加1,按3秒连加;
5—-键
在参数设置状态下,按此键,可选择要设置的参数;在参数编辑状态下,可对要编辑的参数减1,按3秒连减;
6—确认键
在参数设置状态下,按该键进入参数编辑状态,在编辑完参数后,按该键确定修改好的参数。
四、JM-C-3F转速检测保护仪参数设置与操作:

通电后,仪表处于运行状态下,面板显示测量值。
本仪表各种参数均由面板的“参数设置、+、-、确认键”设置。各个参数均有相应的标志表示。设置次序和步骤如下:

 JM-C-3F 转速检测保护仪

注:在参数设置状态下,显示框中显示参数标志,按确认键后显示对应的出厂参数值。

1、先按住“设置”三秒后进入设置状态。
2、用“+”“—”键选择相应参数,壹级报警一(E1)、二级报警一(P1),与量程20mA输出相对应的测量值(L1),齿数(CS)。
3、选择相应设置参数后,按“确定”键进入,用“+”“—”键调节相应参数(报警,二级报警,量程与齿数)。注:按住“+”“—”键三秒后进入调节状态。设置完成后按“确定”键保存,或按“设置” 键取消修改值。后按住“设置”三秒后退出设置状态。

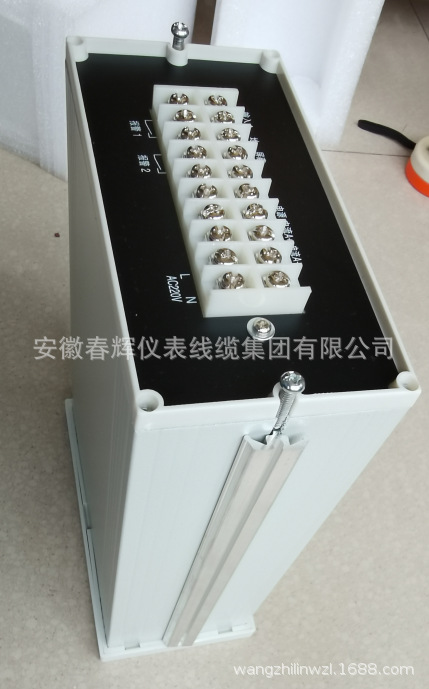

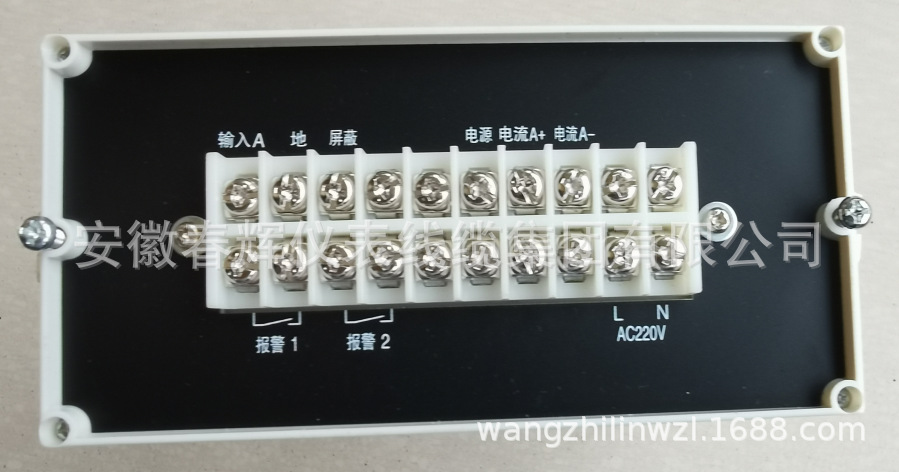

五、JM-C-3F转速检测保护仪端子板接线示意图及传感器的安装:

JM-C-3F 转速检测保护仪

六、JM-C-3F正反转速监视保护仪产品选型:

JM-C-A□□-B□□-C□□□□
A:型号选择 01:JM-C-3转速监测仪、 02:JM-C-3L零转速监测仪、
03:JM-C-3F反转速监测保护仪04:JM-C-3G高转速监测仪、
05:JM-C-3W危急遮断转速监测保护仪

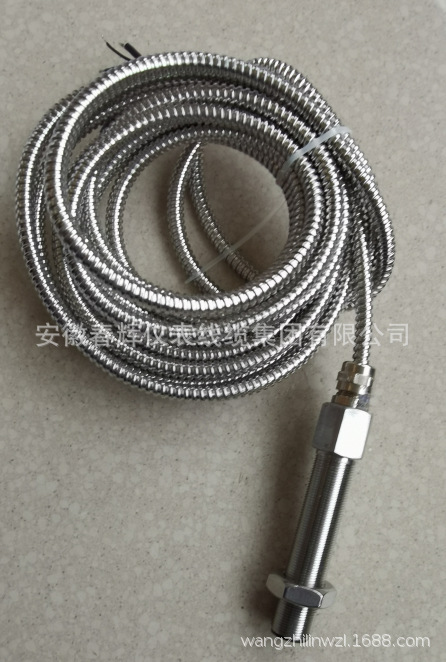

B:传感器选择 01:CS-1无源转速传感器、 02:CS-3有源转速传感器
03:CS-3F反转速传感器、 04:CWY-DO-Φ8mm电涡流传感器
C:量程范围 0-9999rpm,例如:4000=4000rpm
例:量程4000rpm、配有源转速传感器的转速监测仪订货代号为JM-C-01-02-4000
