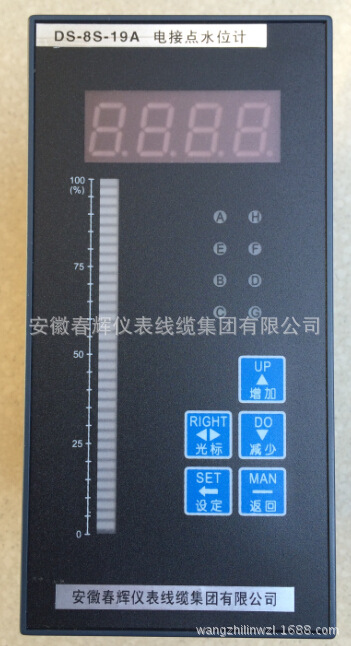

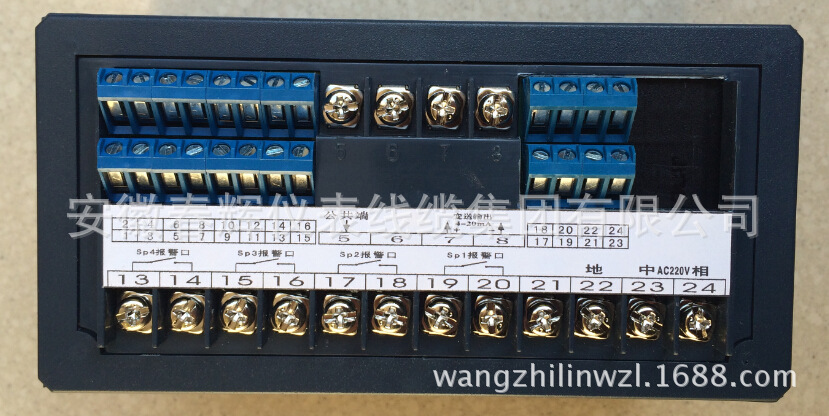

一、概述： DS-8S-19A电接点水位计控制仪，DS-8S-19A电接点水位计二次表以显示直观这一的被应用于锅炉汽包、汽轮机、冷凝器、高低压加热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示。该机以智 能化、小型化、化为特点，性能更加。并有越限报警输出功能，以被测容器的正常工作。 二、产品特点 1． DS-8S-19A电接点水位计控制仪电接点测量采用低压小电流供电方式，地延长了电接点的使用。 2． 该机电路采用89C52单片机为主，具有体积小，重量轻，耗电省，性能。 3． 该机采用高亮度双色LED光柱显示模拟液位（有液位为绿色；无液位为红色），直观清晰；同时设有数字液位显示。 4． 该机具有自动告警电路，采用声光报警以示液位越正常位置。 5． 该机配备上、下限各二组继电器触点，供用户外接使用；（情况可配备上、下限三组继电器触点，亦可作为开关量输出）。以被测容器的运行。 6．该机还备有标准直流信号输入和输出接口。可与调节控制系统连接控制被测容器的液位。 三、 主DS-8S-19A电接点水位计控制仪要参数 （一）显示仪表（二次仪表） 1． 产品型号：DS--8S----- （ Q、 G、 Y ）----- 液位计 标尺型号 汽包 高加 除氧器 安装方式 标尺型号：见附表； 安装方式：Z----竖式安装； H----横式安装； 2． 液体阻值范围：0~500K 仪表出厂时设定至0~150K左右。 3． 模拟显示：双色LED光柱显示，配合标尺刻度显示即时液位值。 4． 数字显示：对应模拟显示值显示数字值。 5． 报警方式：上、下限越正常液位，被设定的报警点的LED光柱点闪烁，蜂鸣器发声。同时报警继电器触点输出动作。 6． 输入方式：a。电接点信号。多19点 b．模拟信号。4~20mA；0~10mA；1~5V。 7． 模拟信号输出：4~20mA；0~10mA；1~5V。 8． 报警输出触点容量：AC220V，3A。 9． 电源电压：AC220V±10% 50Hz±1Hz。 10． 消耗功率：15VA。 11． 仪表工作条件：环境温度–10℃~+40℃；相对湿度≤85%；无腐蚀性气体。 12． 仪表外形尺寸：80×160×180mm(竖式)；160×80×180mm（横式） 13． 仪表开孔尺寸：75×152mm(竖式)；152×75mm（横式） 14． 本仪表采用标准信号输入口输入，可作为其它物理量的显示仪表。 （二）取样筒（仪表） 1． 产品型号： QYT---- ------ PN DN H 取样筒 标尺型号 工作压力 连通管通径 连通管间距 2． 工作压力：≤32MPa。 3． 工作温度：≤450℃。 4． 电接点规格：M18×1.5。M14×1.5。材质：45#碳钢（1Cr18Ni9Ti用户指定订货） 5． 电接点分布：见标尺型号表二。 6． 取样筒材质：碳钢（1Cr18Ni9Ti用户指定订货） 四、 DS-8S-19A电接点水位计控制仪工作原理 本系列液位计由仪表（取样筒）和二次仪表（显示仪表）组成。 由于水和汽的导电性能差异，取样筒的作用是将水位变化通过电接点电阻的变化取信号，在液态时由于介质电阻率小，当电接点间加上一电压时流过的电流大；反之未浸入液面下的电接点流过的电流小，这两种状态下流过电流相差很大，可作为一种信号馈送到二次仪表，经CPU处理后，显示及控制输出，以达到显示液位及控制的目的。从而可实现远距离监控。 五、 安装与使用及注意事项 （一） 将仪表（取样筒）与被测容器用截止阀连接起来，并在取样筒下端安装截止阀和排污管道。（如图一所示） （二） 二次仪表（显示仪表）的检查和校验 1． 准备工作：仪表的输入端子采用36芯接线板，35、36号端子接电源。20号端子接电阻箱一端，电阻箱另一端引出一根线。阻值的大小视被测介质的水质而定，一般情况下如被测介质为除盐水（例如锅炉汽包的水）可选取100K，如被测介质为自来水可选取10K，如没有电阻箱亦可用相应的电阻代替。 2． 接通电源：LED光柱显示红色，然后将电阻箱另一端引出线分别短接1~19号端子，模拟光柱以次变绿色，数码管对应显示液位位置的数值，以示仪表可正常工作。 3． 报警位置：分别断开或短路设定报警点位置，测量、观察报警点是否正常，触点输出是否动作。 （三） 仪表与二次仪表的接线示意图，如图二所示。 （四） 报警、保护触点输出，用户可根据需要加接中间控制装置。 （五） 对取样筒每班应排污，方法如下： 1． 按一下“排污”按钮； 2． 先关闭下连通管截止阀，再关闭上连通截止阀，然后打开排污阀进行排污； 3． 关闭排污截止阀，打开下连通管截止阀对电接点进行冲洗，再关闭下连通管截止阀，打开排污截止阀进行排污； 4． 关闭排污截止阀，先打开上连通管截止阀，然后打开下连通管截止阀，至此整个排污工作结束。 5． 按一下“复位”按钮，仪表进入正常运行。 （六） 仪表报警发声时，按一下“消音”按钮，蜂鸣器止声。 （七） 取样筒上的电接点应定期检查，擦净绝缘体上的污物，以免造成假液位；如有损坏应及时更换，仪表的正常工作。 (八)机内W1电位器为水阻调节电位器。仪表出厂时调整在≤150K左右。 （九）配备自供电源的请将机内JX短接。 （十）使用模拟信号输出时应加接信号隔离器。 六、 DS-8S-19A电接点水位计控制仪订货须知 1． 订货前请用户详细阅读说明书或产品简介。 2． 提供测点分布（指表二范围之外的）。 3． 指明报警、保护输出位置（设定）。 4． 明确仪表（取样筒）工作压力，上下连通管中心距离尺寸，引出法兰规格。 5． 本仪表可带4~20mA，1~5V，0~10mA直流信号输出，用户需要请在订货时注明。 6．仪表电源供电电压为AC110V或AC380V时请说明。
