一、概述：

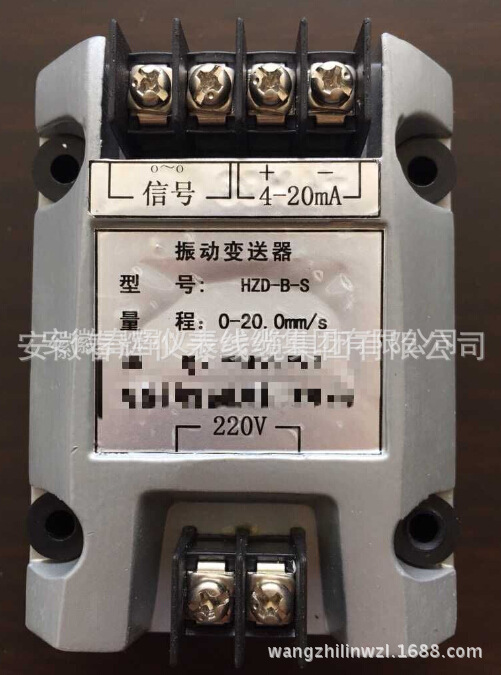

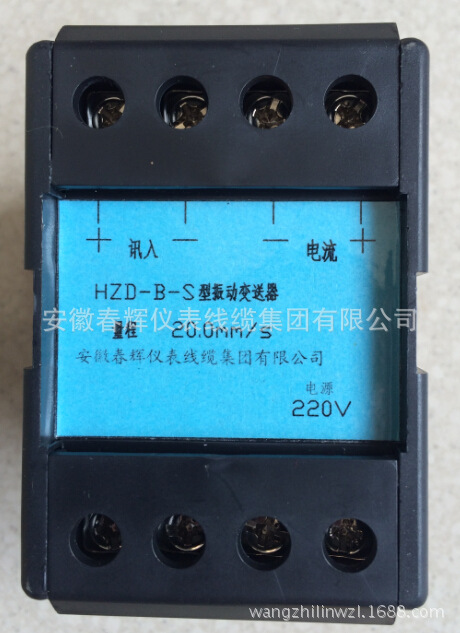

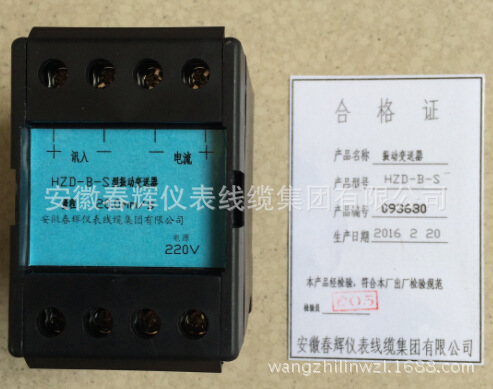

HZD-B-S分体式振动变送器，HZD-B-S振动变送器主要用于检测旋转机械的振动，如机壳振动、轴瓦振动、机械振动等；监测由于转子的不平衡、不对中、机件松动、滚动轴承损坏、齿轮损坏等引起的振动变化。适用于汽轮机、水轮机、风机、压缩机、制氧机、电机、泵、齿轮箱等大型旋转机械，尤其适合老机组改造。
HZD-B-S分体式振动变送器，HZD-B-S振动变送器配接磁电式速度传感器，可对旋转机械装置轴瓦速度值或振动位移峰峰值的监测。

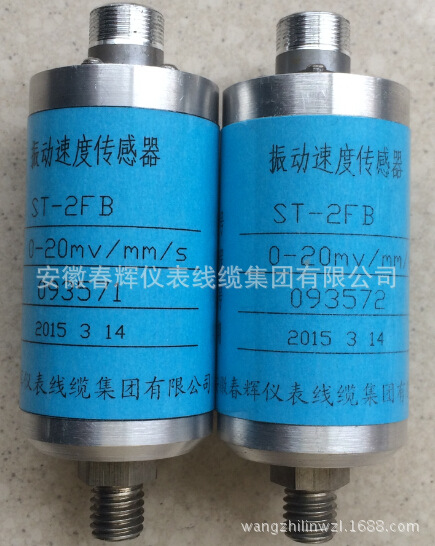

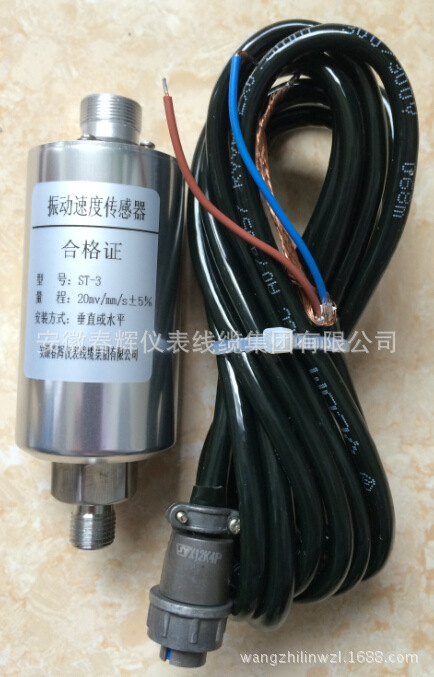

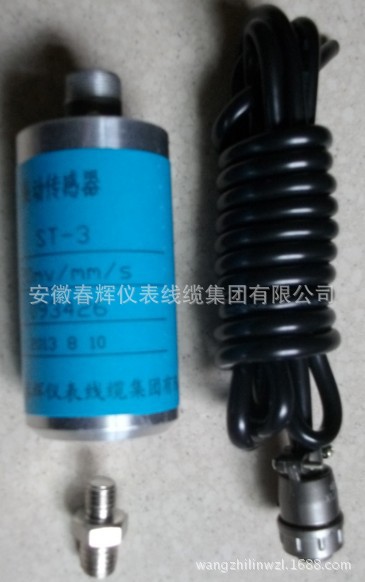

HZD-B-S型振动变送器与ST系列速度传感器配套使用
二、参数：
量 程： 0~20mm/s 频 响：10~300Hz； 电流输出：4~20mA，精度：满量程±1%，大负载500Ω； 使用电源：AC交流220V，50Hz，功耗小于2W。
外接电源：220VAC 50Hz或24VDC 输入 信号：接受一个ST系列振动速度传感器的信号 灵敏度：20mv/mm/s 频响：5~300HzHZD-B-S/振动变送器配ST-2 传感器：现货 输入阻抗：＞100KΩ 量程：0~50.0mm/s（真值） 度：±１%满量程
电流输出：4~20Ma,输出负载≤500Ω 温度范围： 运行时：-25℃~+65℃ 储存时：-40℃~+85℃ 使用环境：周围无腐蚀性、无强磁场等场合；
使用温度：0~50℃；
储存温度：-40~60℃；
相对湿度：20~90%（非冷凝）； 重 量：约330g； 外形尺寸：宽55×高75×深71；

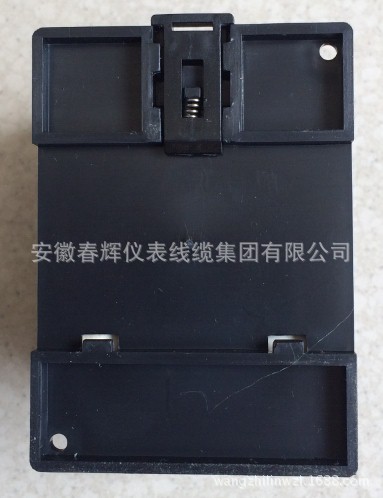

安装尺寸：可用DIN35标准导轨安装或M4螺钉固定。 三、产品安装及注意事项：
1、测点的优化：根据监测对象的需要确定传感器的类型、安装位置和数量。HZD-B-S轴瓦振动变送器 2、传感器的安装：根据不同类型传感器安装要求进行，传感器支架应有一定的刚度，防止发生共振。 3、系统组态：通过组态软件正确设置各模块的正常工作参数，报警逻辑通常需要采用“与”方式，防止单一传感器故障造成误跳。 4、系统调试：当系统安装结束正式投运前，对系统的功能进行静态和动态调试，监测、报警、变送输出和通讯等功能正常。

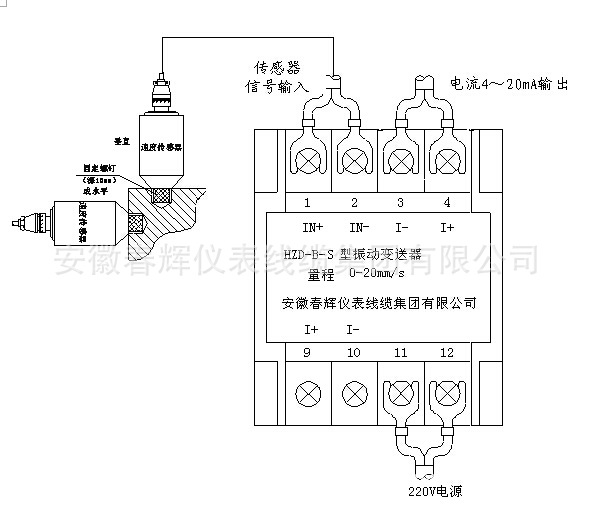

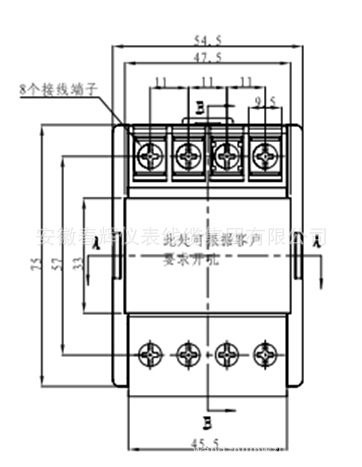

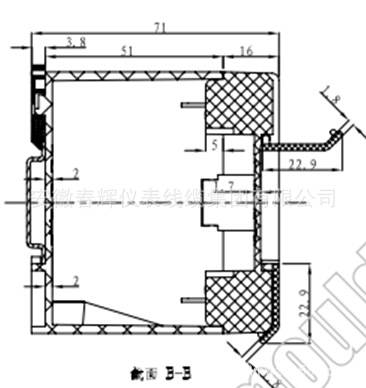

四、产品外形尺寸及接线图：
配传感器ST-2G
