RDP2Q-J3-50W恒功率并联式电热带
]资料
如果您对该产品感兴趣的话,可以
产品名称:
RDP2Q-J3-50W恒功率并联式电热带
产品型号:
RDP2Q-J3-50W
产品展商:
春辉
简单介绍
RDP2Q-J3-50W恒功率并联式电热带,恒功率并联式电热带的电源母线为二根或三根平行绝缘镀锡铜绞线,在骨架层上缠绕镍铬丝,并将电热丝每隔一定距离相间交叉即“发热节长”与母线连接,形成连续并联电阻,母线通电后,各并联电阻发热,因而形成一条连续的电热带。
RDP2Q-J3-50W恒功率并联式电热带的详细介绍
一、概述:
RDP2Q-J3-50W恒功率并联式电热带,恒功率并联式电热带的电源母线为二根或三根平行绝缘镀锡铜绞线,在骨架层上缠绕镍铬丝,并将电热丝每隔一定距离相间交叉即“发热节长”与母线连接,形成连续并联电阻,母线通电后,各并联电阻发热,因而形成一条连续的电热带。
RDP2Q-J3-50W恒功率并联式电热带,恒功率电热带单位长度的发热量恒定,使用的电热带越长,输出的总功率越大,该电热带在现场能按实际需要长度任意剪切,大使用长度有一定限制。
RDP2Q-J3-50W恒功率并联式电热带,自控温 ( 自限式 ) 电热带主要特点是其输出功率能随管道温度的变化而改变。主要用于管道容器储罐及仪表内热式、外热式防冻保温,恒温高维持温为 70± 5 ℃ 、 105± 5 ℃ 、 135± 5 ℃ ,适用于普通区危险区或腐蚀区。
RDP2Q-J3-50W恒功率并联式电热带,恒功率电热带单位长度的发热量恒定。使用的电热带越长,输出的总功率越大。该电热带在现场能按实际需要长度任意剪切。此外具有柔软性,可以方便地紧贴管道表面敷设。电热带外层的编织层不仅起着传热和散热作用,电热带的整体强度,同时还能作为接地线。
恒功率电热带亦称并联式电热带
|
二、RDP2Q-J3-50W恒功率并联式电热带型号含义:
三、RDP2Q-J3-50W恒功率并联式电热带参数:
规格/参数
|
标称
功率(W/m)
|
额定
电压(V)
|
耐温
等级(℃)
|
工作
温度(℃)
|
大使
用长度(m)
|
扁圆形(防腐层)
|
宽(mm)
|
厚(mm)
|
单相
普通
高温
|
RDP2(Q)-J3-10
|
10
|
220
|
205
|
-40℃︿+120℃
|
220
|
8.9
|
6.6
|
RDP2(Q)-J3-20
|
20
|
220
|
165
|
8.9
|
6.6
|
RDP2(Q)-J3-30
|
30
|
220
|
110
|
8.9
|
6.6
|
RDP2(Q)-J3-40
|
40
|
220
|
80
|
9.3
|
6.9
|
RDP2(Q)-J3-50
|
50
|
220
|
60
|
9.3
|
6.9
|
单相
高温
|
RDP2(Q)-J4-10
|
10
|
220
|
260
|
-60℃︿+180℃
|
220
|
8.9
|
6.6
|
RDP2(Q)-J4-20
|
20
|
220
|
165
|
8.9
|
6.6
|
RDP2(Q)-J4-30
|
30
|
220
|
110
|
8.9
|
6.6
|
RDP2(Q)-J4-40
|
40
|
220
|
80
|
9.3
|
6.9
|
RDP2(Q)-J4-50
|
50
|
220
|
60
|
9.3
|
6.9
|
三相
普通
|
RDP3(Q)-J3-20
|
20
|
380
|
205
|
-40℃︿+120℃
|
280
|
11.6
|
6.4
|
RDP3(Q)-J3-30
|
30
|
380
|
260
|
11.6
|
6.4
|
RDP3(Q)-J3-40
|
40
|
380
|
200
|
11.8
|
6.8
|
RDP3(Q)-J3-50
|
50
|
380
|
130
|
11.8
|
6.8
|
三相
高温
|
RDP3(Q)-J4-20
|
20
|
380
|
260
|
-60℃︿+180℃
|
280
|
11.6
|
6.4
|
RDP3(Q)-J4-30
|
30
|
380
|
260
|
11.6
|
6.4
|
RDP3(Q)-J4-40
|
40
|
380
|
200
|
11.8
|
6.8
|
RDP3(Q)-J4-50
|
50
|
380
|
130
|
11.8
|
|
额定电压:220V
常态绝缘电阻:>20MΩ
介质强度:-2000V 50Hz/1Min
绝缘层材料:F46氟塑料
高耐温: 205℃
防爆标志:EIIT4
防护等级:IP54
防爆合格证号:GYB00578
尺寸(包括编织和外护套):6.3×9.5mm
常态绝缘电阻:≥50mΩhm
介电强度:-2500V 50HZ/min
绝缘层材料:F46
电热带高耐温:205℃
防爆标志:eдT3
防爆合格证证号:289202
供货长度:长200m,电短20m
四、防爆说明:
该单相恒功率电热带按GB3836.1-83和GB3836-83即爆炸性环境用防爆电器设备“要求”和“增安型电器设备e"要求设计制造。防爆等级“eдT3"产品具有不延燃性,并通过密闭式电热器要求的试验,与增安型电器附件配套后,适用于不受外力直接冲击的工厂一区,二区爆炸性气体混合物T组场所使用。该产品通过法定防爆机构的防爆检验,
防爆合格证号:289202
五、RDP2-J4型高温恒功率电热带
1、RDP2-J4型高温恒功率电热带,其工作原理及产品结构与RDP2-J3型恒功率电热带相同,所不同是其绝缘材料采用了耐高防水玻璃纤维和耐高温于F46的PFA氟塑料,因此能用于温度达260℃的场所进行热保温,以维持一定的伸质浊度,它尤其适合沥青、重粘油管线伴热,其流体维持温度可达180℃-250℃,该产品可用于非爆场合和工厂一区,二区爆炸气体T3组场所。
2、产品规格及主要指标:电热带高耐温260℃
3、RDP3-J3型三相恒功率电热带
三相恒功率热带和单相恒功率电热带的原理基本相同,不同之外是单相带采用单相供电,三相带采用三相三角形供电。三相带除有单相电热带的特点外,适用于长距离、大口径管道的伴热和保温。
本电热带适用于管道、阀门、泵体的伴热防冻、和保温、或者维持仪表管线的工艺温度,如:
a.用于在正常情况下连续流动的低凝固管线使用,可避免介质因停止流动而凝固。
b.需要控制作业温度的液体管线的伴热和保温(须配用温度控制器)。
c.寒冷第七自来水管道及阀门的防冻、排水管、抽水管和冷凝管路的防冻。
d.沿海井台管道的伴热。
e.一般管线和仪表管线的伴热保温。
f.井口采油伴热(取代水套炉),污水井伴热。g.混凝土预制件防冻养护。

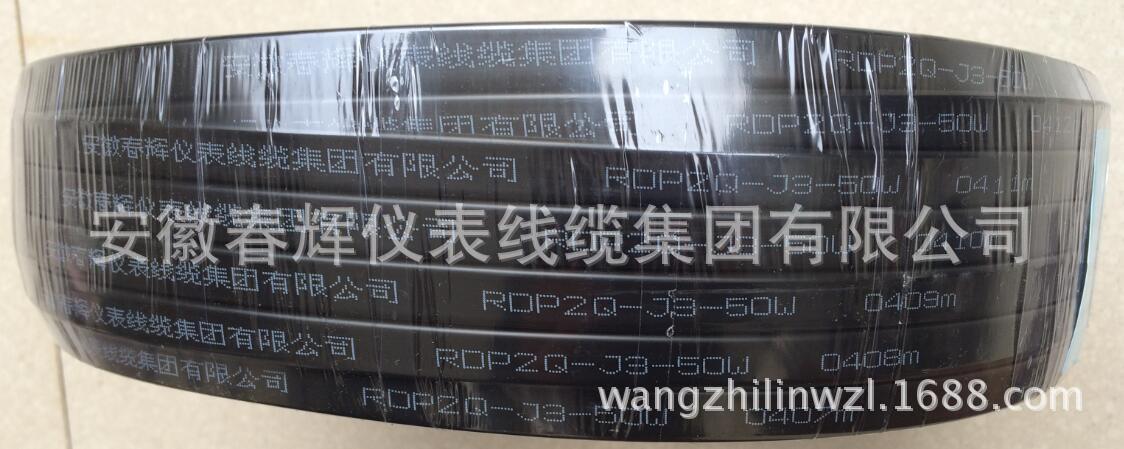

六、RDP2Q-J3-50W产品照片:
RDP2Q-J3-50W产品照片:
