ZHJ-201振动温度传感器

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: ZHJ-201振动温度传感器
产品型号: ZHJ-201
产品展商: 春辉
简单介绍
ZHJ-201振动温度传感器,​振动速度传感器是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件,磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时,线圈与磁钢产生相对运动,线圈切割磁力线,产生感应电动势(感应电压),该电压正比于机壳的振动速度。


ZHJ-201振动温度传感器的详细介绍

一、概述:

    ZHJ-201振动温度传感器,振动温度传感器ZHJ-201是利用磁电感应原理把振动信号转换成电信号。它主要由磁路系统、线圈组件、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有两个线圈组件,磁钢用弹簧悬挂于壳体。当传感器在工作频率范围内工作时,线圈与磁钢产生相对运动,线圈切割磁力线,产生感应电动势(感应电压),该电压正比于机壳的振动速度。

   ZHJ-201振动温度传感器,温度传感器的温度测量是利用铂电阻随温度线性变化的性质来测温的。

二、ZHJ-201振动温度传感器参数:

1. 振动传感器
灵 敏 度:30mV/mm/s
加 速 度:8g
测量范围:2mm
频率响应:10~300Hz
2. 温度传感器:PT100
测量范围:0~400℃
3. 环境温度:-10~100℃
4. 测量方法:垂直、水平、轴向
5. 重 量:320g
6. 固定螺孔:M20×1.5×15(深) M161.5  M272
7. 外形尺寸:Φ32.5×210mm
8. 插入深度:60mm   120mm140mm

三、ZHJ-201振动温度传感器安装尺寸及安装注意事项:

undefined201-4

ZHJ-201振动温度传感器一般用于测量轴瓦振动和轴瓦温度

1.ZHJ-201振动温度传感器的安装平面要平整干净,不能有较厚或软质的油漆、铁锈等,以传感器的 接触刚度。

2.为振动温度传感器安装所钻的孔必须与安装平面垂直,传感器测杆部分必须插入,传感器必须与安装平面紧密结合。

3.ZHJ-201振动温度传感器好不要应用辅助安装平面,比如为了保持平整而专做一块垫片,如果这个情况不可避免,辅助安装平面应尽可能刚度高。

4.为避免振动温度传感器机械损坏,振动温度传感器的电缆应套在金属蛇皮软管内并固定好。

5.用扳手将振动温度传感器锁死在机壳上,锁死力距为87N.M

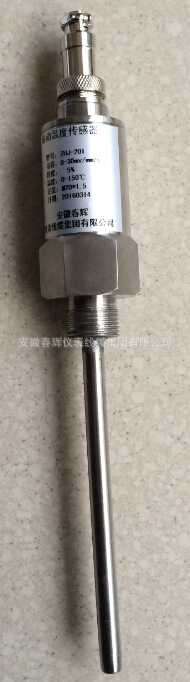

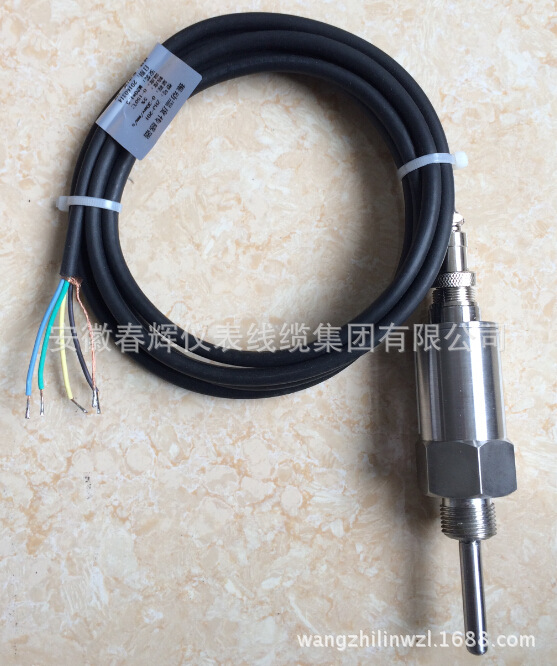

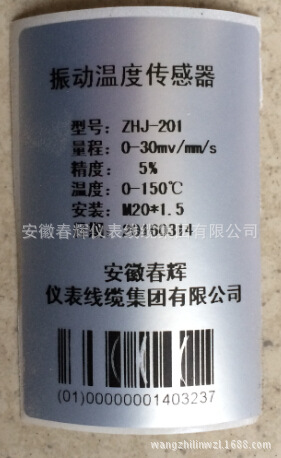

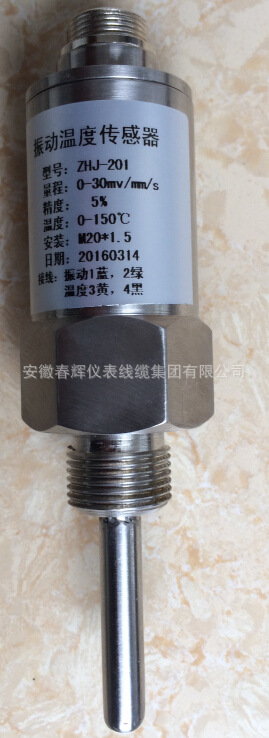

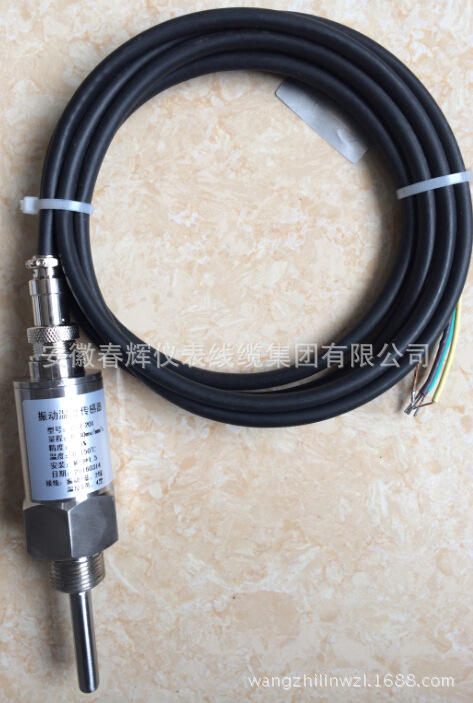

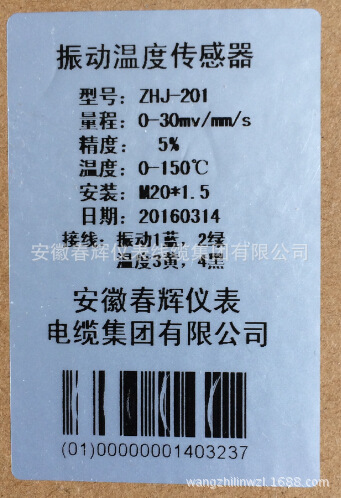

四、产品照片:

201
201-1
undefined
120长-1
undefined120长合格证undefined
undefined
