产品名称: HY-3VE振动监控保护仪
产品型号: HY-3VE
产品展商: 春辉
简单介绍
HY-3VE振动监控保护仪,轴瓦振动监测仪HY-3VE可以监测旋转机械的垂直、水平方向的振动,适用于具有滚珠轴承的机器,在这种机器里轴承的振动可较多地传到机壳上,对旋转机械进行连续测量和保护,传感器的安装应注意,不会导致传感器振幅减低,以及频率影响被改变或所产生的信号不能代表机器的真实振动,对于电机、


HY-3VE振动监控保护仪的详细介绍

一、概述:

       HY-3VE振动监控保护仪,轴瓦振动监测仪HY-3VE可测量各种旋转机械的轴承振动的幅度,可以监测旋转机械的垂直、水平方向的振动,适用于具有滚珠轴承的机器,在这种机器里轴承的振动可较多地传到机壳上,对旋转机械进行连续测量和保护,传感器的安装应注意,不会导致传感器振幅减低,以及频率影响被改变或所产生的信号不能代表机器的真实振动,对于电机、压缩机、风机等需要测量大量振动点的情况,该监测仪尤其适用。适用于汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。

       HY-3VE振动监控保护仪,轴瓦振动监测仪HY-3VE对旋转机械的振动烈度进行长期监测,可以监测旋转机械的垂直、水平方向的振动,振动烈度值大小由仪器前面板的表头显示,同时具有标准的电流输出,可与各种DCS、PLC系统配接,当振动值超限时,本仪器可外接声光报警器以提示现场操作人员采取防范措施,并有报警、危险开关量输出,保护机器运行。

    HY-3V振动监测保护仪是采用新的高性能微控制器的型数字仪表。可测量各种大型旋转机械的轴瓦振动(振动)和轴振动(相对振动)。可对大型旋转机械如汽轮机、水轮机、发电机、压缩机、风机、泵等设备进行连续监测和保护。该产品具有稳定性好、准确度高、操作简单等特点,应用于电力、机械、冶金、化工等各个行业。

二、HY-3VE振动监控保护仪产品性能:

1. HY-3VE振动监控保护仪显示功能

振动测量值、Ⅰ值报警、 Ⅱ值报警设定值,可分别在LED数码管上显示。
2.HY-3VE振动监控保护仪报警功能
当振动幅度超过报警设定值时,报警指示灯亮,同时在后面板输出开关信号,保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0~3秒,以防止现场干扰引起误报警。
4.HY-3VE振动监控保护仪自诊断功能
具备上电、掉电检测功能,同时断开报警输出回路,能地抑制仪表的误报警。
5. HY-3VE振动监控保护仪输出接口
设有电流输出接口,可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
三、参数:

1. 传感器输入:S-ZS振动速度传感器,磁电式振动速度传感器,灵敏度:20~50mV/mm/S±1%,频响:5~1000Hz
2. 显示方式:3位数码管显示,准确度:±0.5%
3. 测量范围:0~500μm(峰—峰值)
4. 电流输出:4~20mA或0~10mA,负载≦500Ω
5. 报警接点容量:AC220V/3A,DC28V/3A
6. 工作环境: 温度:0~55℃ 相对湿度:≤95%
7. 工作电源:交流 220VAC±10% 50Hz 功耗≤10W
8. 安装方式: 盘式、壁挂两种
9. 整机尺寸:160(宽)×80(高)×250(深)mm
10. 开孔尺寸:152(宽)×75(高)mm

四、订货指南:

1.HY-3V型振动监控仪必须配置S-ZS、VS-2/VS-3型振动速度传感器。
2.选型代号:
HY-3V—A□□—B□□—C□□—D□□
8800-W1/W2—A□□—B□□—C□□—D□□

量程选择A□□:
0 1—— 0200um
0 2—— 0500um
0 3—— 020mm/s;
0 4—— 050mm/s
电流输出B□□:
0 1—— 420mA
传感器选择C□□VS-2/VS-3振动速度传感器):
0 1—— VS-2/VS-3
报警延迟D□□:
0 1—— 0.1秒;
0 2—— 1秒;
0 3—— 3

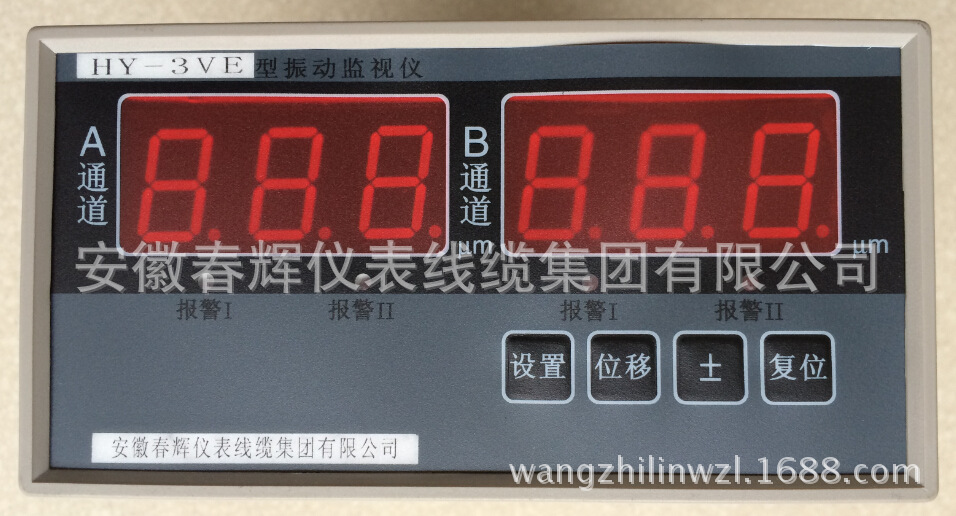

HY-3VE
HY-3VE合格证

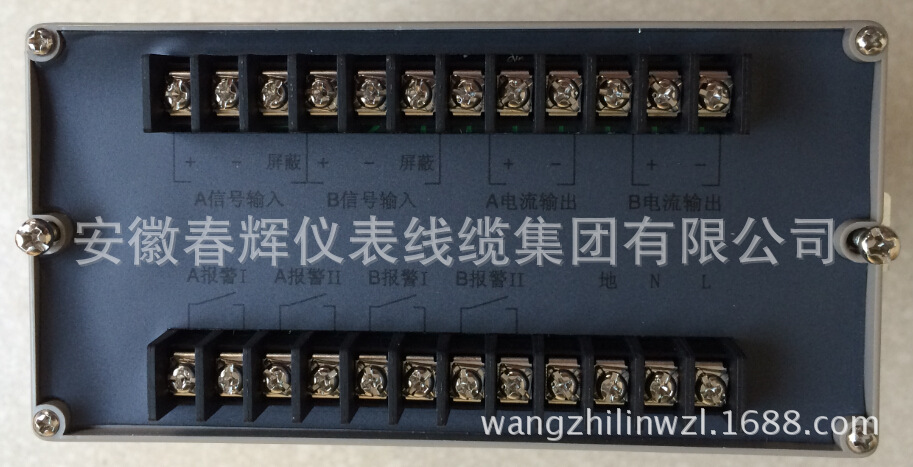

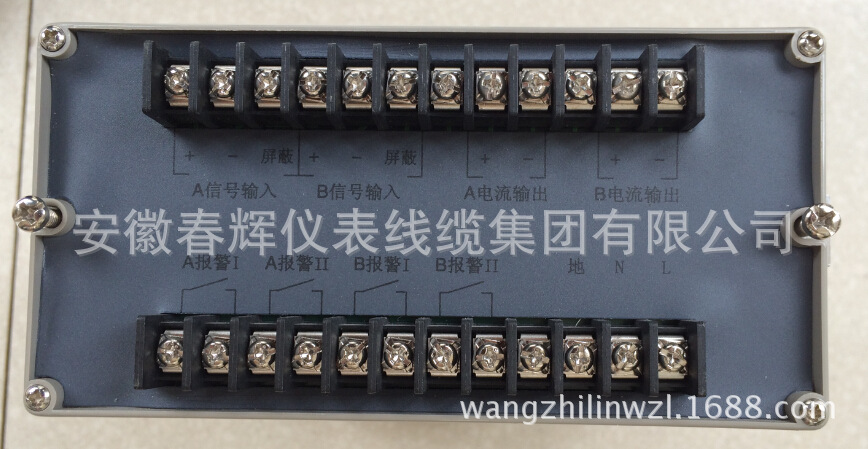

DYZ-W接线
说明书



S-ZC-1

HY-3VE-03
