一、概述：
HY-5V型振动监控保护仪，HY-V系列振动监控保护仪是一款型仪表，它与VS系 列振 动速度传感器或CWY-DO- Φ8电涡流传感器相配合，可对各类大型旋转 机械的轴瓦振动(优良振动)和轴振动(相对振动)等进行连续监视和测量。
HY-5V型振动监控保护仪，HY-V系列振动监控保护仪配接振动速度传感器/轴振位移传感器，对旋转机械的振动烈度进行长期监测，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与DCS、PLC系统配接，当振动值限时，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器运行。
二、HY-5V型振动监控保护仪产品性能：
HY-5V型振动监控保护仪，HY-V系列振动监控保护仪对汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴瓦振动的监视和保护。主要适用于发电、钢铁、冶金、化工等，对各类旋转机械的轴瓦振动（优良振动）及轴振动（相对振动）进行连续监视和测量，在这种机器里轴的振动可较多地传到机壳上，故该监测仪可配接磁电式速度传感器，对旋转机械进行连续测量和保护，传感器的安装应注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，便于用户对机器工作情况进行分析和维护。备有电流输出，可供外接记录仪和微机等连接用。

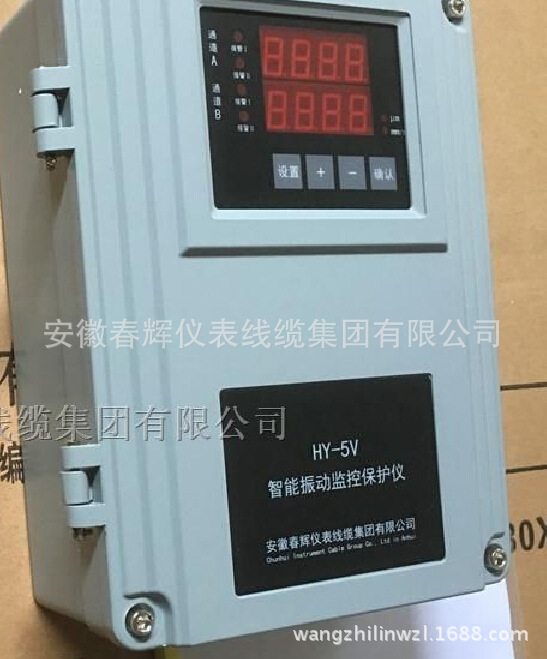

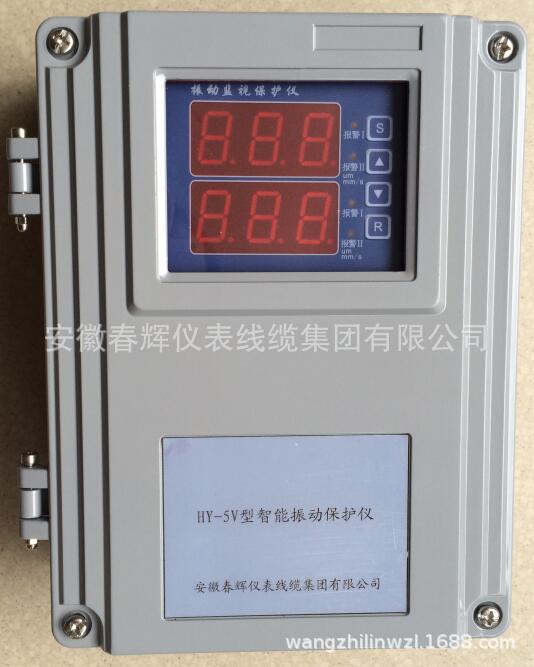

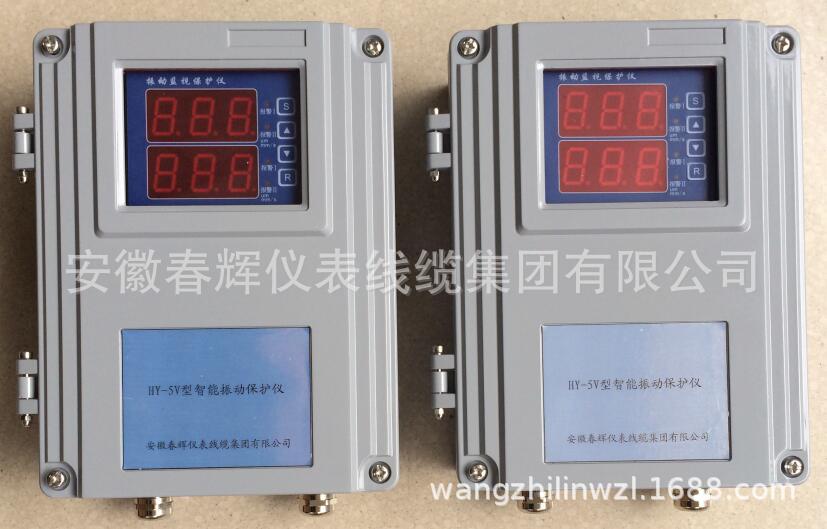

三、HY-5V型振动监控保护仪产品特点 HY-5V型振动监控保护仪，HY-V系列振动监控保护仪它有盘装和壁挂式两种安装方式供用户选择 仪表采用的高性能嵌入式芯片，数字化处理，了仪表的测量精度，简化了仪表操作流程。 功能参数可通过面板按键设置，现场安装、调试、维护更加简便。 仪表具有测量振动位移信号及振动速度信号两种功能，并可通过按键任意切换。 仪表针对工业现场各类干扰信号采用多种抗干扰处理，大大了仪表的稳定性能，适用于变频电机等干扰严重的场合。 仪表具有上电、掉电检测功能，同时切断报警、停机输出回路；停机信号可设置0～99秒内延时输出，抑制仪表误报警，适宜长期在线监测。 仪表无需电源转换设备可直接适用于多数供电电源，供电电压在AC85V～265V或DC100V～360V内均能稳定工。
四、HY-5V型振动监控保护仪参数：
测量范围：振幅：0～500μm （峰-峰值）； 烈度：0～50.0mm/s（真值）； 频率范围：5～3000Hz； 输入信号：配用VS系列振动速度传感器(可测量轴瓦的优良振动)； 配用CWY-DO-Φ8mm电涡流传感器(可测量轴的相对振动)； 测量精度：0.5级，线性误差≤±0.5%； 显示方式：采用LED或LCD显示； 输出信号：电流输出：4～20mA（负载电阻≤850Ω）； TBUF信号输出(可进行波形分析)； RS485通讯输出：Modbus RTU通讯协议； 开关量输出：DC 27V/2A 或 AC250V/5A； 使用环境：-40℃～65℃，相对湿度≤95％（非冷凝）； 供电电压：AC 85V～265V 或DC 100V～360V； 安装方式：开孔盘装：外形尺寸：宽160mm×高92mm×深210mm； 开孔尺寸：宽(152+0.5mm)×高(76+0.5mm)； 挂壁安装：外形尺寸：宽290mm×高210mm×厚75mm； 安装尺寸：宽110mm×高260mm； 固定孔：4×Φ4mm。
