产品名称: 一体化四参数组合探头
产品型号: KR-939SB4
产品展商: 春辉
简单介绍
KR-939SB4型一体化四参数组合探头​探头内部采用美国原产的微机械加工工艺振动传感器,传感器获取的振动信号再经由带通波器、变换器、放大器、真有效值转换器,终由电压/电流驱动电路产生出与振动烈度成正比的4~20mA标准电流信号。


一体化四参数组合探头的详细介绍

一、概述:

       KR-939S4型一体化四参数组合探头是冷却塔风机安全监控系统中一种非总线结构的通用型组合变送器。它能够同时监测风机减速机X、Y、Z三个正交方向的完全振动和减速箱内部润滑油温度。该探头集成了四个两线制变送器,输出四路4~20mA标准电流信号,它即可以与KR-939B4型风机安全监控器配接,也可以直接与计算机数据采集测控系统(DCS、PLC等)连接使用。

     KR-939SB4型一体化四参数组合探头,是冷却塔风机安全监控系统中一种非总线结构的通用型组合变送器。
该探头能够全方向监测受控设备为关键的安全运行指标---机械振动。它同时完成X、Y、Z三个正交方向的高质量振动测量(符合标准化组织ISO-2372标准)以及减速箱内部润滑油温度的测量。
      KR-939SB4型一体化四参数组合探头探头内部采用美国原产的微机械加工工艺振动传感器,传感器获取的振动信号再经由带通波器变换器放大器真有效值转换器终由电压/电流驱动电路产生出与振动烈度成正比的4~20mA标准电流信号。
      KR-939SB4型一体化四参数组合探头该探头中集成了四个两线制4~20mA变送器,即可以与科热公司KR-939B4型风机安全监控器配接,也可以直接与计算机数据采集测控系统(DCS、PLC等)连接使用。

二、KR-939SB4型一体化四参数组合探头产品特点:

       KR-939SB4探头的突出特点在于,它的内部分别集成了X、Y、Z三个正交方向的振动,和润滑油温度。其中振动,采用美国原产的微机械加工工艺振动传感器,传感器获取的振动信号再经由带通滤波器、变换器、放大器、真有效值(RMS)转换器,终由电压/电流驱动电路产生4~20mA标准电流信号输出;温度,由Pt-100铂电阻传感器,经放大变送完成4~20mA输出。

三、KR-939SB4型一体化四参数组合探头数据:

振动测量特性:(X、Y、Z三个正交方向指标相同)

振动测量范围:0~20 ㎜/s ,测量输出与振动速度的真有效值(RMS)成正比,振动测量频带范围:10~1000HZ,

振动测量综合误差:±1㎜/s

温度测量特性: 温度测量范围:0~100 ℃ , 温度测量综合误差:±1℃
信号输出特性:DC/4~20mA两线制输出标准 由于受探头接线端子数量所限,探头中四个独立两线制变送器的正电源端已经在内部相连通,形成+V端。
供电特性:高工作电压:40V ,推荐工作电压:24 V ,空载工作电压:15V(内设电压极性反接保护),大工作电流:30mA/每路变送器
负载特性:负载阻值范围:0~1250Ω(供电24V时) ,大负载电阻测算(含传输线内阻): Rmax=(V-15)/0.02  (其中V为供电电压)
电气连接:探头为5线6端子连接: 1# +V:+24V电源; 2# GND:与外壳连通可接;3# T:温度信号输出;4# Z:振动信号输出;   5# Y:振动信号输出;6# X:振动信号输出。

四、产品接线图:

undefined

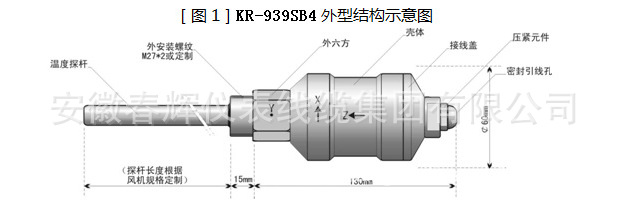

undefinedKR-939SB4

undefined
undefined
undefined
undefined
undefined

1
2
KR-939SB3
3
QQ截图20160701174045
QQ截图2016070117221323
