产品名称: 液位监视仪
产品型号: SW-2
产品展商: 春辉
简单介绍
SW-2液位监视仪,​SW-2型油动机行程监测保护仪是显示监视液体储箱液面位置高低的仪表,同时能将液位信号以4~20mA电流模拟输出,并提供液位上、下越限报警指示和报警接点输出。


液位监视仪的详细介绍

一、概述:
      SW-2液位监视仪,
SW-2型油动机行程监测保护仪是显示监视液体储箱液面位置高低的仪表,同时能将液位信号以4~20mA电流模拟输出,并提供液位上、下越限报警指示和报警接点输出。

    SW-2液位监视仪,SW-2型油动机行程监测保护仪与UT-81型系列传感器配套形成系统。
二、SW-2液位监视仪参数:

    1.线性误差:±1.5%±一个字
    2.测量范围:0~200mm(量程可由用户自定)
       0~±200mm(量程可由用户自定)
    3.显示方式:4位0.8英寸LED数码管,其中一位符号位

    4.模拟输出:4~20mA(负载500Ω)或0~10mA(负载1KΩ)

    5.输入信号:接受UT-81或TD-1型系列电压信号。

    6.报警设定:满量程内任意

    7.报警接点容量:2A/250V AC或1A/28V DC

    8.使用环境:温度,0℃~+500℃;湿度,≤90%,非冷凝

    9.电     源:220V AC±10%;50Hz;功耗<10W

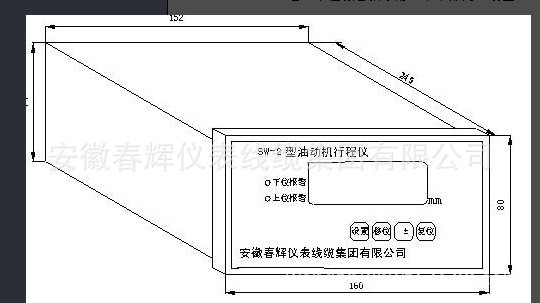

    10.外     形:(宽)160×(高)80×(深)245mm

    11.开孔尺寸:152×76mm
三、SW-2液位监视仪产品调试:
        SW-2液位监视仪,SW-2型油动机行程监测保护仪量程一般在出厂时已配套调整好,在现场使用前只需检查一遍稍作修正即可。

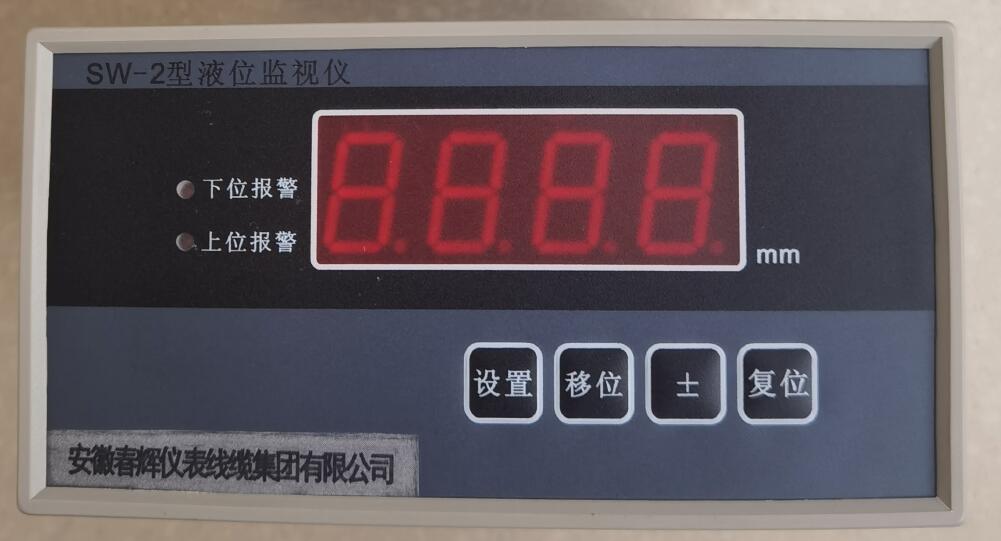

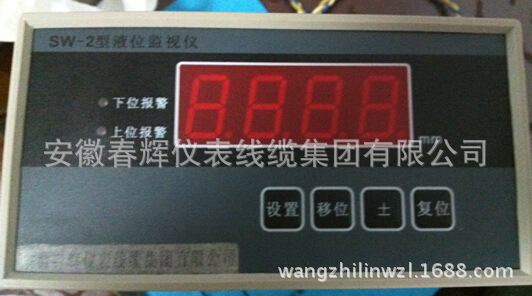

       SW-2液位监视仪,SW-2型油动机行程监测保护仪的外形如图1所示。其面板上半部为4位0.8英寸数码显示和上位报警、下位报警指示灯;下半部为“设置”、“移位”、“±”、“复位”四只按钮。
undefined

图1       SW-2型油动机行程监测保护仪
1.数码显示:在测量状态下,显示测量读数;在设置状态下,显示功能标识和被设定数据。
2.上位报警:表示液位高达警戒值。
3.下位报警:表示液位低达警戒值。
4.报警值设定:
按下“设置”按钮,当显示“P—SS”时,表示进入设定状态,释放“设置”按钮,显示当前准入密码值,此时用户可通过“移位”按钮和“±”按钮来设定准入密码值(“1,2,3,4”);再按 “设置”按钮,当显示“P——H”时,表示进入上位报警设定状态,释放“设置”按钮,显示当前上位报警值,此时用户可通过“移位”、“±”按钮来设定所需上位报警值;再按 “设置”按钮,当显示“P——L”时,表示进入下位报警设定状态,释放“设置”按钮,显示当前下位报警值,此时用户可通过“移位”、“±”按钮来设定所需下位报警值。
5. 极位设置: 按“设置”按钮,当显示“U——H”时,表示进入高位设定状态,设定方法同4 ;按“设置”按钮,当显示“U——L” 时,表示进入低位设定状态,设定方法同4。
● 设定完参数后,应按“设置”键多次退出,以所设参数被存入。
● 当发生报警时,面板按键失效(“复位”键除外)。
● 在设置状态,一分钟不按按键,仪表返回正常显示状态,所设参数不保存。
  “设置”按钮的功能标识表

功能号

功能名称

功能标识(按下设  置键)

设定数据

(释放设置键)

说                        明

1

准入密码

P—SS

1234

“1234”为准入密码值。通过“移位”键和“±”键可设置

2

上位报警值设定和显示

P——H

XXX

XXX为当前上位报警设定值,可用“移位”键和“±”键修改。

3

下位报警值设定和显示

P——L

XXX

XXX为当前下位报警设定值,可用“移位”键和“±”键修改。

4

高位设定和显示

U——H

XXX

XXX为当前高位设定值,可用“移位”键和“±”键修改。

5

高位设定和显示

U——L

XXX

XXX为当前低位设定值,可用“移位”键和“±”键修改。

6.检验

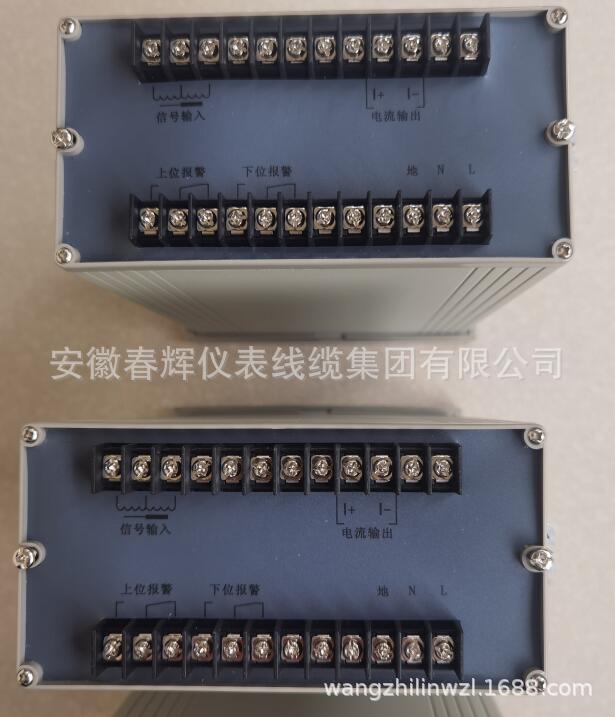

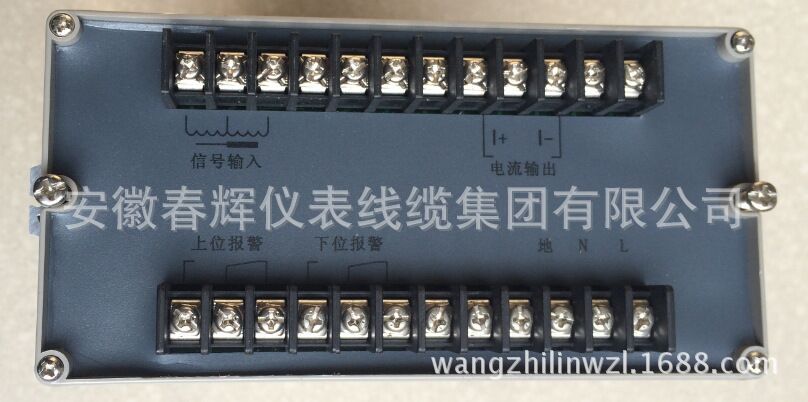

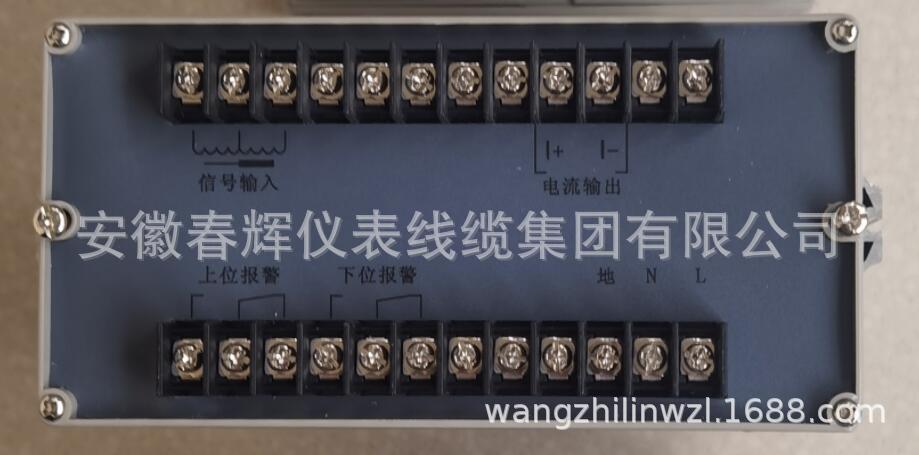

     在监视仪的传感器信号输入端(见图2),接入UT-81液位传感器。推动传感器测杆,当显示值达到上、下位设定报警值时,监视仪面板上的相应报警指示灯亮,后端子板相应的接点闭合。



四、安 装:
1.  SW-2型油动机行程监测保护仪的安装

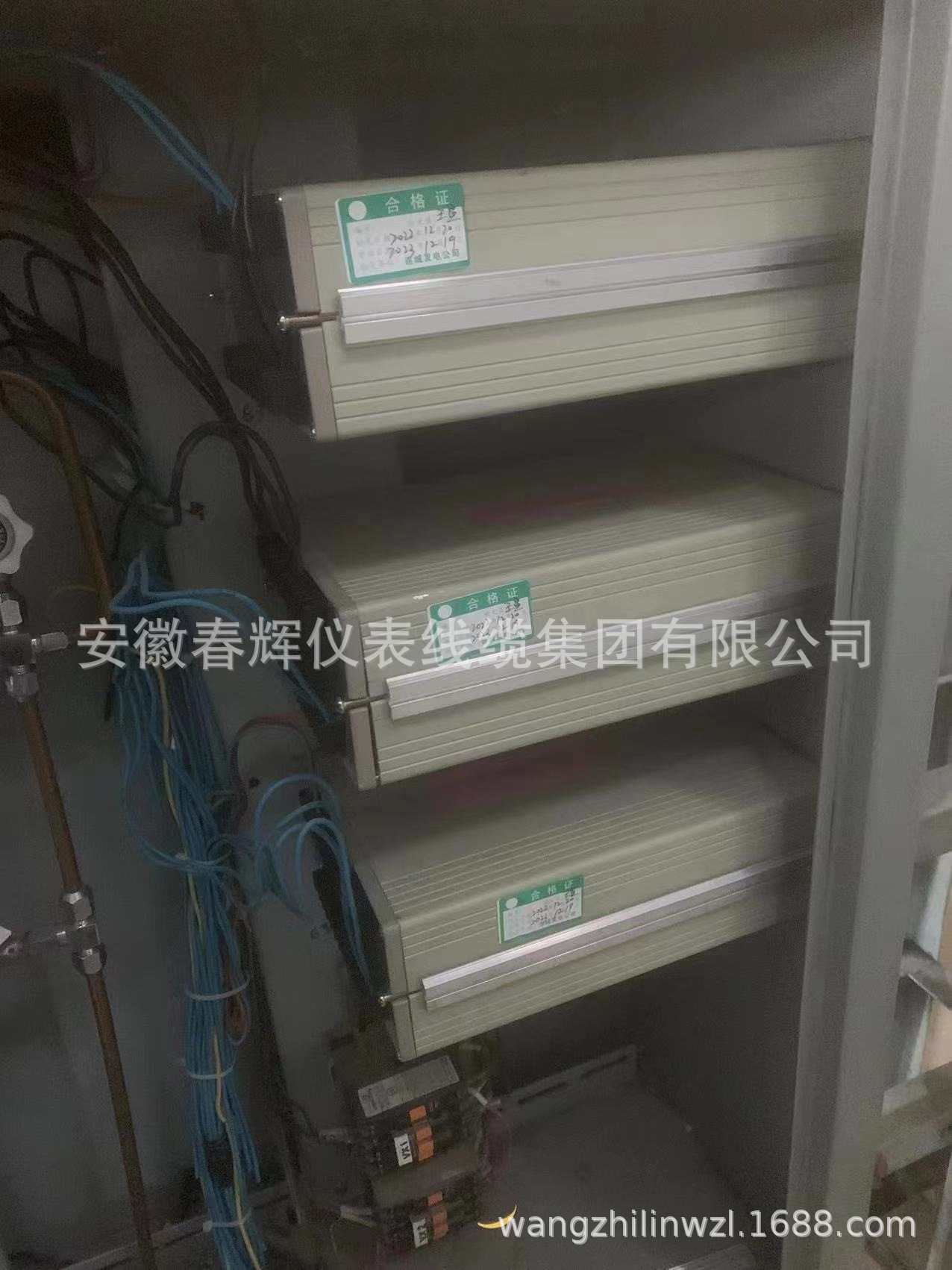

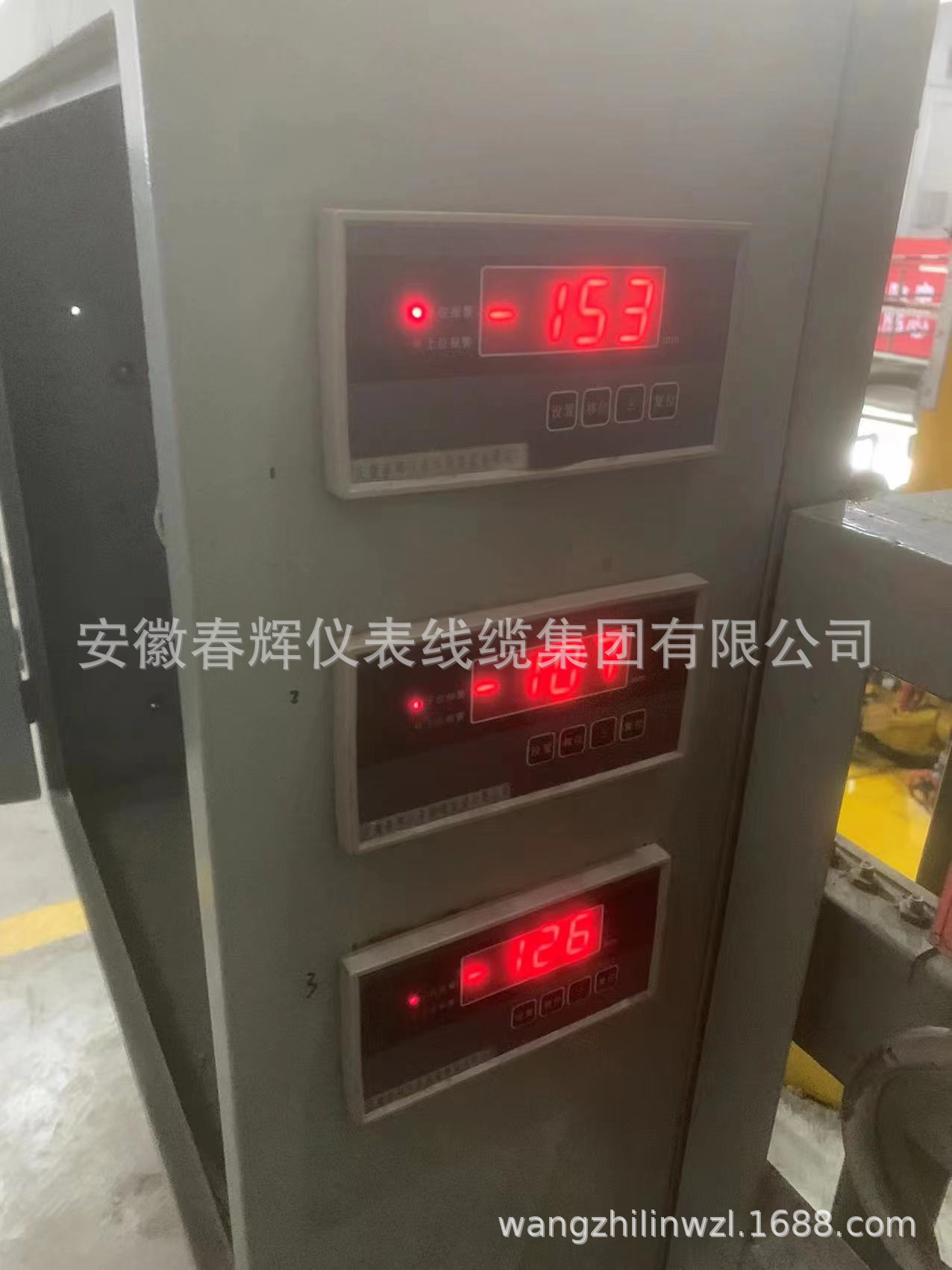

     SW-2型油动机行程监测保护仪为盘式固定安装,可安装于集控室控制屏上。可参看图一(QBJ-3XYN型液位监视仪)。
2. UT-81液位传感器
   (1) 安装位置:UT-81液位传感器安装在需要监视的液体中。
   (2) 安装尺寸及规范:参看图一、图二、图三。
五、注意事项:

1. 监视仪印板上的W1为调零电位器,W2为调幅电位器。QBJ-3XYN型液位监视仪出厂前已经过的精度标定,请不要随意调整监视仪印板上的W1、W2电位器。若有故障可与本公司联系,协商解决。
2. 本公司生产时,都是按标准配置设置的,如有要求请订货时说明。
3. 产品保修期为一年。
附:UT-81型系列液位传感器(图一、图二、图三)

六、产品照片:

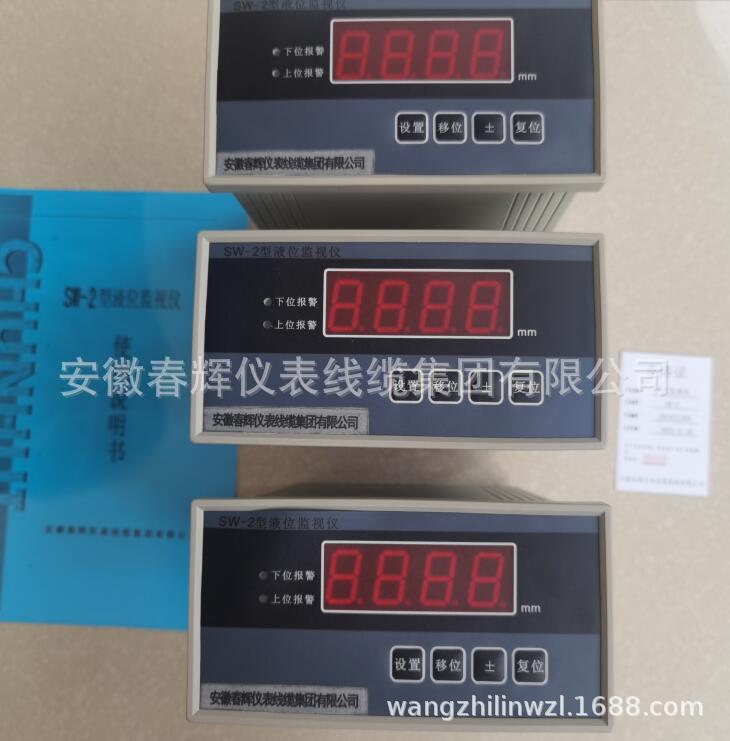

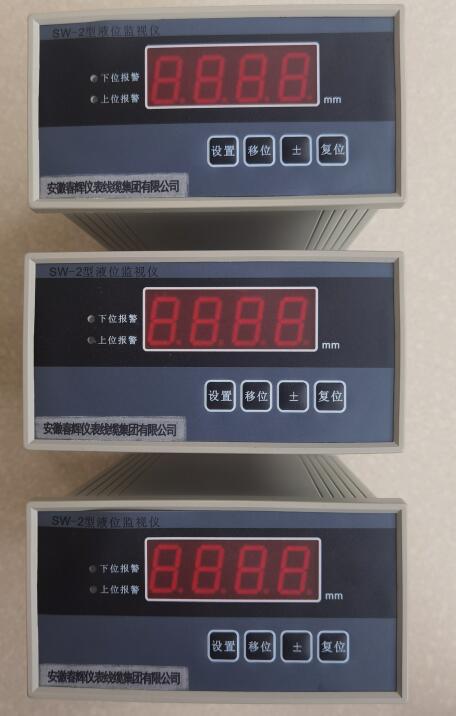

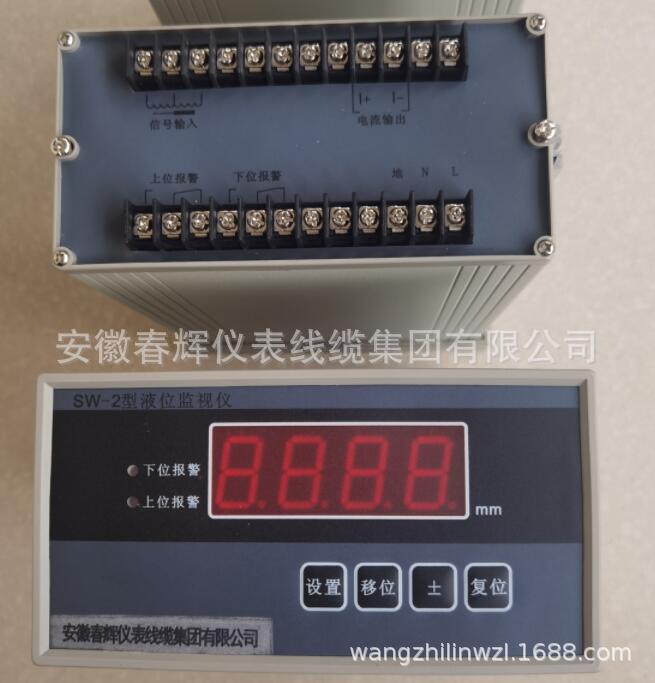

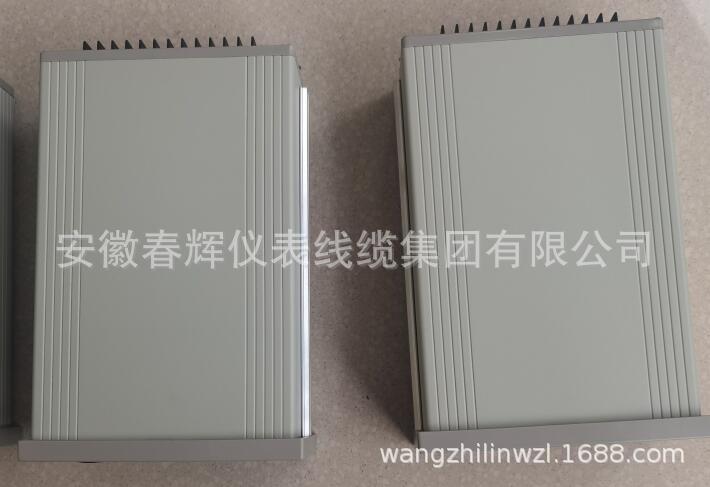

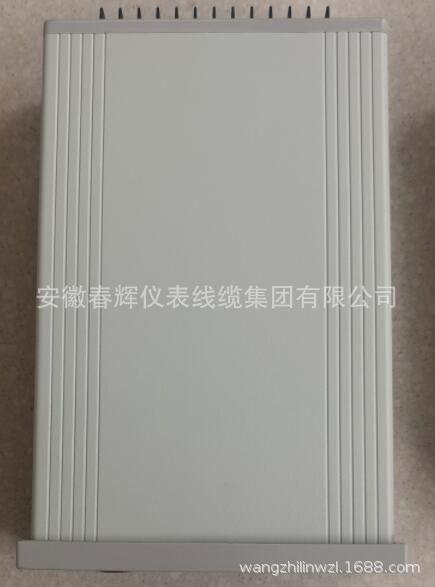

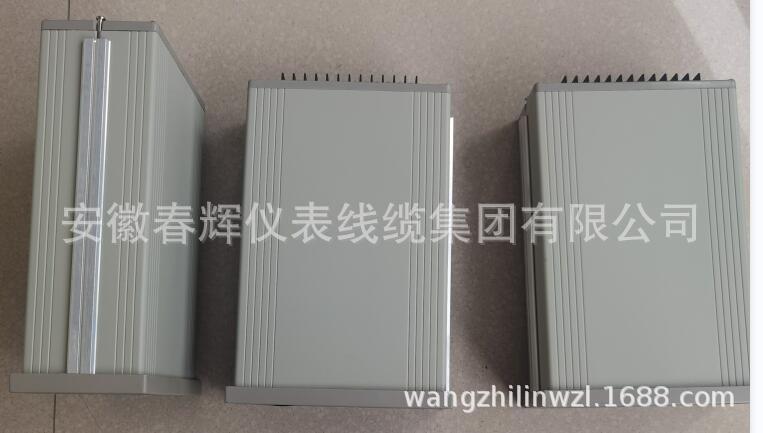

 SW-2型液位监视仪

SW-2型液位监视仪合格证

标记2
传感器照片

液位传感器UT-81B合格证
液位传感器UT-81Bundefinedundefinedundefined液位传感器UT-81B-5

undefined
undefined
undefined
undefined
undefined
undefinedundefined
undefined
undefined
undefined
undefined
