一、概述：
8500LD-A双通道振动监视保护仪，8500LD型轴瓦振动监测仪，配接磁电式振动速度传感器、振动加速度传感器，可测量旋转机械的轴承振动的幅度和烈度。适合旋转机械装置TSI的系统设计使用，可应用于电力、机械、化工、冶金等行业。为旋转机械的运行提供多种参数的测量及早期故障的预报。
二、产品功能：
8500LD-A双通道振动监视保护仪，8500LD型轴瓦振动监测仪适用于汽轮机、磨煤机、风机、减速机、水泵、离心机、 平衡机、空压机等旋转类机械的轴瓦振动的监视和 保护。
8500LD-A双通道振动监视保护仪，8500LD型轴瓦振动监测仪测量值、报警设定值，可分别在LED数码管上显示。 8500LD-A双通道振动监视保护仪，8500LD型轴瓦振动监测仪当过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备，报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。 8500LD-A双通道振动监视保护仪，8500LD型轴瓦振动监测仪设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。 8500LD-A双通道振动监视保护仪，8500LD型轴瓦振动监测仪具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，抑制仪表误报警。 振动烈度(振动强度)和振动幅度（振动位移）自由切换。 三、参数：
传感器输入：磁电式速度传感器或振动加速度传感器 测量范围：0～500μm pk-pk 0～50.0mm/s rms 测量精度：线性误差≤±1% （满度值） 显示方式：数码管显示 频 响：1.0－300Hz 电流输出：4～20mA；驱动500Ω的负载 报警接点容量：AC220V/3A，DC28V/3A 工作电源：220VAC±10% 50Hz 功耗≤10W 整机尺寸： 盘装表：160（宽）×80（高）×160（深）mm 开孔尺寸： 152（宽）×74（高）mm 挂壁表：宽190×高290×厚92（mm） 安装尺寸：底170×高272（mm） 温 度： -20℃到+65℃，相对湿度 ≤90%
四、订货规格型号：
8500LD型振动监控仪配置CD-21型振动速度传感器
盘装表：8500LD-A-AXX-BXX 挂壁表：8500LD-AG-AXX-BXX 量程选择AXX： 01-0～100μm pk-pk 02-0～200μm pk-pk 03-0～500μm pk-pk 04-0～10.0mm/s rms 05-0～20.0mm/s rms 06-0～50.0mm/s rms 电流输出BXX：01--4-20mA 02—0-10mA 电流输出B□□: 0 1—— 4～20mA； 传感器选择C□□（CD-21振动速度传感器）: 0 1—— CD-21型 报警延迟D□□: 0 1—— 0.1秒； 0 2—— 1秒； 0 3—— 3秒

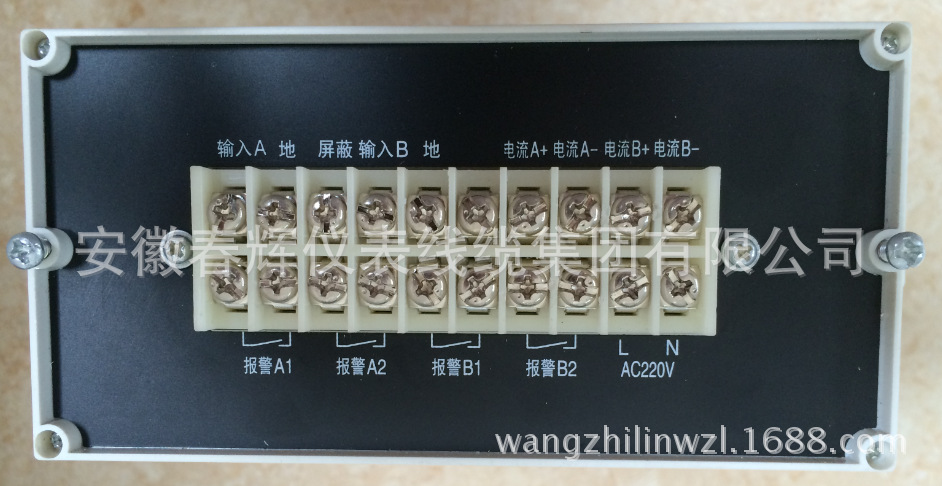

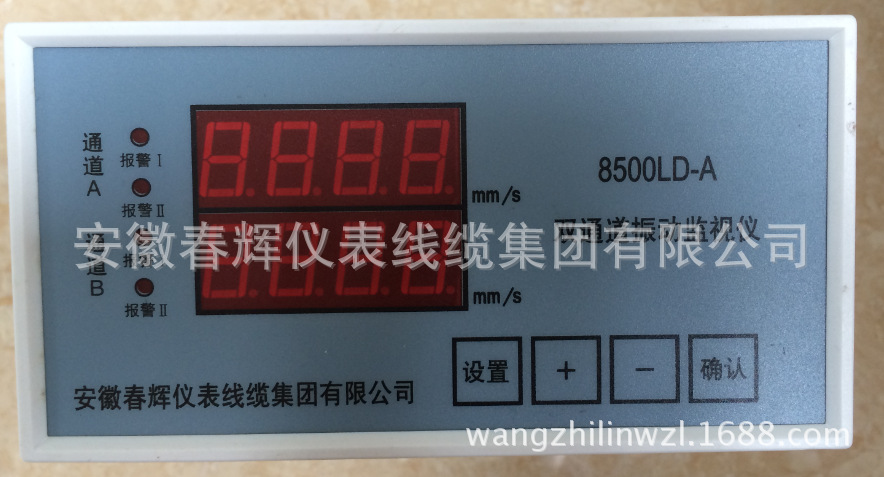

五、产品接线图及产品实物照片：
