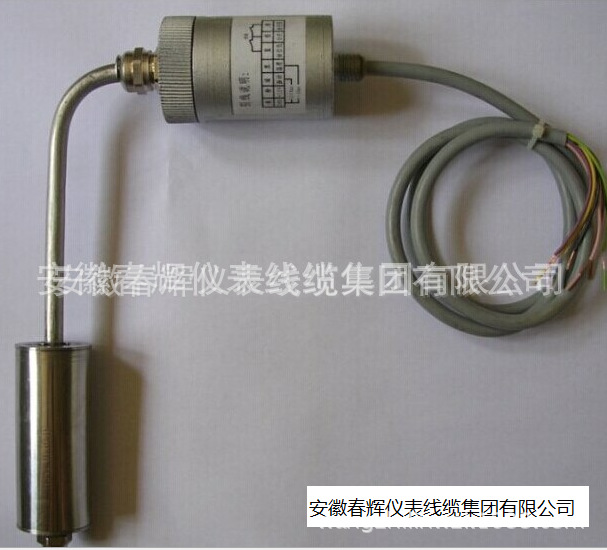

产品名称: SWZT-3A/065三参数组合探头
产品型号: SWZT-3A/065 SWZT-3A-092 SWZT-3A/095
产品展商: 春辉
简单介绍

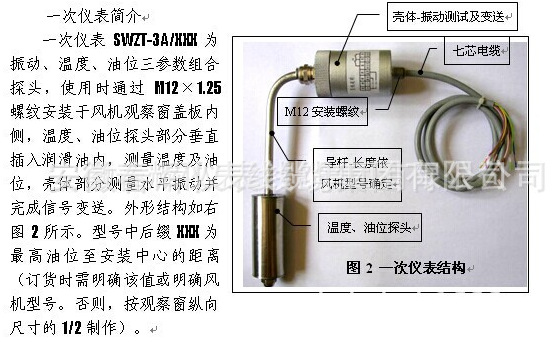

SWZT-3A/065三参数组合探头,SWZT-3A/065为振动、温度、油位三参数组合探头​产品​使用时通过M12×1.25螺纹安装于风机观察窗盖板内侧,温度、油位探头部分垂直插入润滑油内,测量温度及油位,壳体部分测量水平振动并完成信号变送。外形结构如右图2所示。型号中后缀XXX为高油位至安装中心的距离。


SWZT-3A/065三参数组合探头的详细介绍


一、概述:

     SWZT-3A/065三参数组合探头,SWZT-3A/065为振动、温度、油位三参数组合探头产品使用时通过M12×1.25螺纹安装于风机观察窗盖板内侧,温度、油位探头部分垂直插入润滑油内,测量温度及油位,壳体部分测量水平振动并完成信号变送。外形结构如右图2所示。型号中后缀XXX为高油位至安装中心的距离(订货时需明确该值或明确风机型号。否则,按观察窗纵向尺寸的1/2制作业)。

二、产品性能:

    SWZT-3A/065三参数组合探头,SWZT-3A/065为振动、温度、油位三参数组合探头增加了高低油位检测功能,主要用于对冷却塔风机运行过程中风机的振动速度、滑油温度以及润滑油位进行实时监控,当振动速度或滑油温度超过给定值时,进行声光报警,并通过继电器触点输出,自动切断风机电源,起到保护风机的作用;当润滑油位低于下限或高于上限时,进行相应闪光报警,提醒用户采取措施。

三、配套显示仪表:

     SWZT-3A/065三参数组合探头,SWZT-3A/065为振动、温度、油位三参数组合探头和SWZQ-3A风机监控报警器配套使用:SWZQ-3A风机监控报警器是在原SWZQ-1A的基础上增加了高低油位检测功能,主要用于对冷却塔风机运行过程中风机的振动速度、滑油温度以及润滑油位进行实时监控,当振动速度或滑油温度超过给定值时,进行声光报警,并通过继电器触点输出,自动切断风机电源,起到保护风机的作用;当润滑油位低于下限或高于上限时,进行相应闪光报警,提醒用户采取措施。

①拆下减速器上的观察窗盖板,在盖板的中心位置打孔,攻M12×1.25螺纹;

②清理盖板及组合探头,在螺纹部位及接触表面涂抹适量密封胶;

③将组合探头的七芯电缆由内侧穿过盖板螺纹孔,并将组合探头牢固拧在盖板上。注意:要保持导杆部分与壳体一同转动;

④调整导杆(不要超过180°),使倒杆在安装窗盖板后垂直向下;

 ⑤沿窗口将组合探头缓缓送入减速箱内,拧紧盖板;

SWZT-3A/065三参数组合探头一次仪表安装后效果图

undefined

undefined

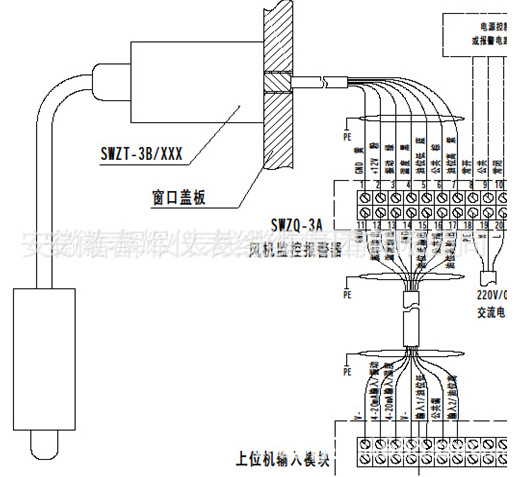

二次仪表与一次仪表及上位机的连接

undefined



  SWZT-3A/065三参数组合探头二次仪表接线端子简介后面板共有20个端子,分为5组:上部1、2、3、4、5、6、7号端子为检测信号输入部分,接一次仪表输出端;8、9、10号端子为继电器输出端子,接风机电源控制或故障报警电路;下部11、12、13、14号为振动、温度4~20mA电流输出;15、16、17号端子为油位高低开关量信号输出,此七个端子接上位机;18号端子接大地,19、20号端子接交流220V电源

undefined

undefined
QQ截图20160815163851
QQ截图20160815161522

undefined
undefinedundefined
undefined

undefined
undefinedSWZT-3A-92

undefinedundefined

undefined

undefined
