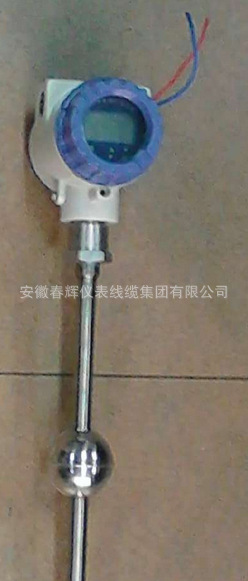

产品名称: 磁致伸缩液位计
产品型号: CH-CZSYWJ
产品展商: 春辉
简单介绍
磁致伸缩液位计是基于磁致伸缩感应扭转波原理而成的可同时测量液位、界面的测量仪表。由于其测量过程中不受压力、温度、介电常数等因素变化的影响,具有精度高、稳定性好、性高、使用、免维护、等。磁致伸缩液位计是一种行程位置的测量仪器,采用磁致申缩原理,不但可以测量各种介质的液位,还可以测量运动物体的直线位移。


磁致伸缩液位计的详细介绍

一概述:

      磁致伸缩液位计是基于磁致伸缩感应扭转波原理而成的可同时测量液位、界面的测量仪表。由于其测量过程中不受压力、温度、介电常数等因素变化的影响,具有精度高、稳定性好、性高、使用、等。磁致伸缩液位计是一种行程位置的测量仪器,采用磁致申缩原理,不但可以测量各种介质的液位,还可以测量运动物体的直线位移。

磁致伸缩液位计由磁致伸缩液位传感器、显示仪表组。成有的传感器,在保护管外.安装两个磁性浮子,一个漂浮在液面之上;另一个处于两种液体的分界面处.可以同时测量液位和界位。例如在检测储油罐时.选用磁致伸缩液位计,可以同时测量油水界面高度和液位总高度。与单纯测液位的传感器的区别就是信号处理器,需要测量两个浮子传回来的前后两个张力脉冲的时间差.在大致相同或较低的成本下,磁致伸缩液位计比其他液位测量仪表可以提供更高的精度,获得更住的效益。磁致伸缩液位除浮子外无其他可动元件.纯电子信号处理.工作比较。此外.磁致申缩液位计无须定期维修或重新标定.安装成本较低。

二、工作原理:

      磁致伸缩液位计采用磁致伸缩原理,其原理图如图3.27所示.其核心元件是外形细长的“磁致伸缩管”磁致伸缩管是由软磁性材料制成的薄壁毛细管.外径0.7mm.内径0.5mm.又称波导管。磁致伸缩管外套一个不导磁的不锈钢保护管.也称测杆(图中未画出),内穿一条用于产生脉冲磁场的铜导线.下部安装信号检测线圈。保护管外可移动的磁铁是被测目标。
磁致伸缩液位计原理图
    脉冲发生器给铜导线通人10 Hz左右的脉冲电流,称为电流询问脉冲.在波导管周围产生脉冲磁场.此磁场与磁铁的磁场相互作用,使磁场分布改变.交汇处形成螺旋磁场.对软磁性波导管产生瞬时扭力 ,导致波导管产生伸缩.使波导管产生张力脉冲波,并以固定的速度(约2830m/s)沿波导管向上 下传播。
    由于波导管在张力脉冲波向上 下传播时,波导管的伸缩会“携带”螺旋磁场的轴向分量沿波导管轴向移动,返回的张力脉冲波磁场会在检测线圈上产生感应电压脉冲,即返回脉冲。返回脉冲信号由检测电路进行处理.通过测量电流询问脉冲与返回脉冲之问的时间差来地确定被测液位。而沿电流方向向下传播的张力脉冲波,通过阻尼器衰减掉,以在波导管的末端不会产生反射.干扰正常的“返回脉冲”。由于测量两脉冲间的时间间隔可以非常.因此可获得(一般分辨率小于1mm)、低重复性(一般重复性小于或等于满量程的0.002%)宽量程(可达30m)等优良性能.如将磁铁由一浮子携带.即可测量液位。
   磁致伸缩液位(位移)传感器的不足之处是有较大的盲区,一般上育区小于或等于80mm,下盲区小于或等于10mm,

       磁致伸缩传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号,然后计算这个信号被探测所需的时间周期,从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁,另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时,由于磁致伸缩现象,波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速,我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的,所以每当磁环位置改变时,新的位置会迅速被测量出来。由于输出信号是真正的,而不是比例的.

   在铁磁质中磁化方向的改变会引起介质晶格间距的改变,从而使得铁磁质的长度和体积发生改变,即:磁致伸缩现象,也称为威德曼效应,其逆效应称为维拉里效应。
、产品特点:

可同时连续测量液面、界面和多点温度,能测量含泡沫、强腐蚀性和易挥发性的液体。
精度高,可达0.01%FS.全量程误差不超过1mm.重复性高达0.025mm.
仪表全集成化设计,简单,无须维护,仪表无须重新校准即可投人使用。
测量受波导管 保护管限制,大测量值可达30m。
适应性强,工作温度-40-150°,工作压力小于2Mpa。

四、参数:

性    能

指   标

测量输出

普通型:2线制4-20mA单液位(可选HART协议);
数字型:Modbus/RTU协议 多参数(液位、界位、6点温度)输出

测量参数

液位、界位、液位+界位

量    程

0.50m至22m

精    度

0.01%F.S.或±0.5mm中大者

分辨率

0.08mm

温度输出

6个单点温度

测温范围

-50~+200℃

测温精度

±0.25℃

输入电压

18-36VDC

输出信号

4~20mA输出或RS485  Modbus/RTU协议

保    护

瞬时保护、防雷、抗浪涌:线到地保护; 61000-4-5
反向极保护:串联二极管

ExiaIICT6

环境湿度

0- R.H.(不结露)

工作温度

电子容室:-40℃~+80℃;测量杆:-40℃~+125℃

容器压力

依赖所选浮子承受的压力

探杆材料

304/316L /304外衬聚四氟乙烯

电子仓

铸铝/304不锈钢

过程接口

1”NPT螺纹/法兰连接(或按客户要求)

电气接口

1/2”NPT

五、产品型号及选型:

undefined

undefined

磁致伸缩液位计选型

CH-CZSYWJ 磁致伸缩液位计传感器

□□□□□□□□□□



1 2 3 4 5 6 7 8 9 10

1~10选型如下表

#1,防爆:

#2, 连接螺纹:

普通型
隔爆型

M  M181.5
Y  M201.5
U  3/4-16UNF(英制)

#3, 输出形式:

#4, 连接方式:

A   4-20mADC/+24VDC±10%
B   0-5VDC/+24VDC±10%
C   0-10VDC/+24VDC±10%
D   (-5-+5)VDC/+15VDC±10%
E  (-10-+10)VDC/+15VDC±10%

J
K
L

电缆线连接
航空插头连接(不适用于隔爆型产品)
连线端子连接

#5, 量程范围:

#6, 安装附件:

800-5000mm


A
B
C

FK-1(见附件清单)
FK-2(见附件清单)
FK-3(见附件清单)

#7, 工作温度:

#8,介质比重:

R
S
T

0-+70
-25-+80
-40-+85

g/cm3

#9, 防腐类型:

#10, 选配法兰:

G
F

普通型
防腐型

M
O
P
Q

DN65-PN2.0MPaGB 9115.8-88
DN80-PN2.0MPaGB 9115.8-88
DN65-PN5.0MPaGB 9115.8-88
DN80-PN5.0MPaGB 9115.8-88



undefined

注: 1、选配法兰时请注明法兰材质选配其它规格的法兰请提供详细图纸;
       2、需要提供其它连接螺纹是请在订货前咨询。

六、产品结构接安装接线:

undefined

磁致伸缩液位计安装图:

undefined

undefined

与磁翻板绑定示意图:

undefined
undefined

接线方式  PWR/COMM+ (+24VDC)  PWR/COMM- (-24VDC)

致磁伸缩液位计
