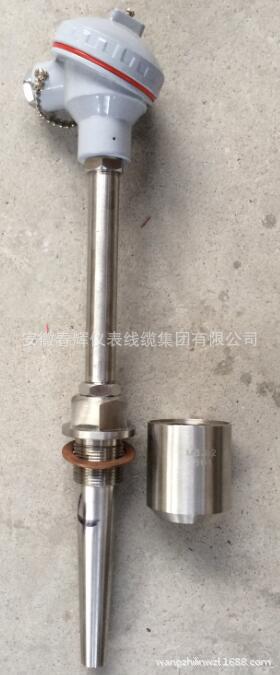

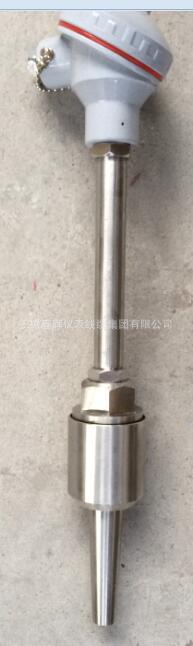

产品名称: 锥形热电偶
产品型号: WRN-620 WRN-630 WRN-640
产品展商: 春辉
简单介绍
锥形热电偶,固定螺纹锥式装配热电偶常和显示仪表、记录仪表、电子计算机等配套使用。固定螺纹锥式热电偶直接测量各种生产过程中的0℃-1300℃范围内蒸气、液体和气体介质以及固体表面温度。


锥形热电偶的详细介绍

一、概述 :
       锥形热电偶,固定螺纹锥式装配热电偶常和显示仪表、记录仪表、电子计算机等配套使用。固定螺纹锥式热电偶直接测量各种生产过程中的0℃-1300℃范围内蒸气、液体和气体介质以及固体表面温度。
      锥形热电偶,固定螺纹锥式装配热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
       锥形热电偶,WRN-620,WRN-630镍铬-镍硅热电偶是采用整体钻孔,该产品可以耐压耐温度。应用于电站,化工等有压力的场合。WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
二、产品工作原理:
      锥形热电偶,热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时,显示仪表将会批示出热电偶产生的热电势所对应的温度值。
锥形热电偶,热电偶的热电动热将随着测量端温度升高而增长,它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
锥形热电偶,各种热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要成分组成。锥形热电偶
三、产品型号:
     锥形热电偶,固定螺纹锥形热电偶




型号示例

型号示例

螺纹规格

公称压力:30Mpa 流速<80米/秒

 undefined

代号

M

WRN-620

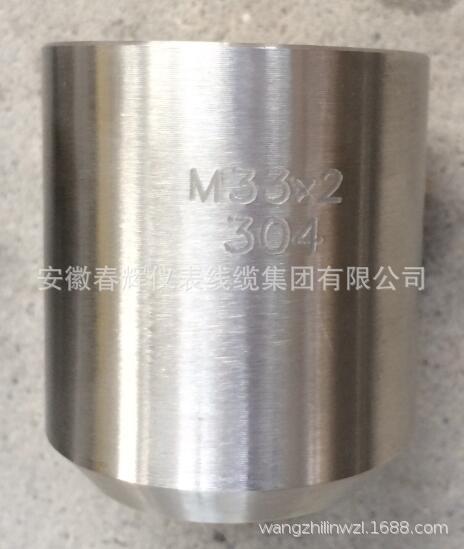

M33×2

WRN-620A

A

NPT1

WRN-630



M33×2

WRN-630A

A

NPT1

四、产品特点 :
装配简单,更换方便
压簧式感温元件,抗振性能好;
测温范围大
机械强度高,耐压性能好
五、参数:
产品执行标准
      584
     JB/T9238-1999
热电偶在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。

QQ截图20140615204447

WRN-620-2WRNK-620undefinedundefined

undefinedundefined
undefinedundefined

630-1
