一、概述：

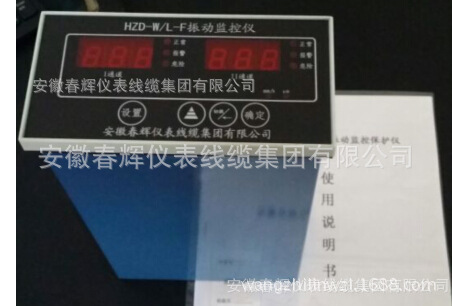

HZD-W/L-F型振动监控仪，振动监控保护仪 振动监测保护仪，可测量机壳或者结构相对于自由空间的振动，即振动，适用于具有滚珠轴承的机器，在这种机器里，轴的振动可较多地传到机壳上，故该监测仪可配接磁电式速度传感器，对旋转进行连续测量和保护，传感器的安装应注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，该监控仪尤其适用。
二、产品性能：

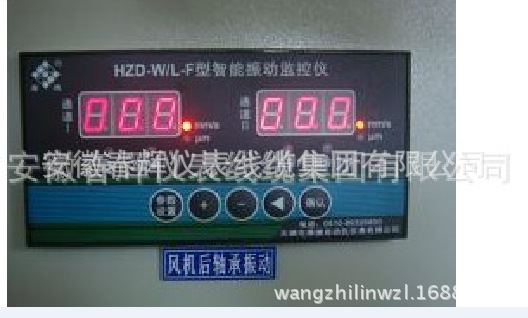

HZD-W/L-F型振动监控仪实现处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置 HZD-W/L-F型振动监控仪面板按键可调整量程值，无需电位器调整，方便现场调试 一分钟不按操作键，可自行回到运行状态 报警延迟时间调整范围0.1~3秒，以防止现场干扰引起误报警 具有上、掉电检测功能，同时切断报警、停机输出回路，能抑制仪表误报警 后面板上有与振动幅度值成正比的电流输出端子，供记录输出 HZD-W/L-F型振动监控仪为振动位移和振动烈度可自由切换
型号HZD-W/L为非带振动位移和振动烈度可自由切换功能 三、参数：
频率范围：5~300Hz 量程：振动位移0～200μm（P-P） 振动烈度0～20.0mm/s（RMS） 准确度：±1%（满量程） 电流输出：4~20mA 关量输出：DC 28V / 1A或AC220V／2A（常开） 报警设定：满量程内任意设定l 环境温度：运行时：0~65℃ 储存时：-30~80℃ 相对湿度：至95%，不冷凝 电源电压：220VAC/50Hz±10% 50mA 外形尺寸：160×80×250mm 开孔尺寸：152+1×74+1mm
四、产品型号及选型：
HZD-W/L-F -A□-B□-C□-D□ 量程范围：A□ 振动位移1：0~100μm 2：0~200μm 3：0~500μm 振动烈度1：0~10.0mm/s 2：0~20.0mm/s 3：0~50.0mm/s 通道选择：B□ 1：单通道2：双通道3：双通道（挂壁式） 传感器选择：C□ 1：ST-2型2：ST-3型l 报警延迟时间：D□ 1：0.1 秒 2：1 秒 3：3秒 无要求，厂家按项生产，有要求，请在订货说明
