一、概述：
GF-WDZCEE23-125光伏电缆适用于交流额定电压0.6/1.0kV、直流1800V及以下逆变器至升压变压器、升压变压器至配电装置、配电装置至电网的安装连接。本产品有钢带、钢丝铠装、非磁性金属带、非磁性金属丝铠装等，具有抗侧压、抗拉伸、载流量大、耐臭氧、耐酸碱、抗盐雾和耐环境气候要求的特点。
二、产品执行 标准
GF-WDZCEE23-125光伏电缆产品按标准2Pfg 1169/08.2007、CEEIA B218-2012和Q/321084KKQ13-2015等标准生产。
三、GF-WDZCEE23-125光伏电缆参数：
1. 额定电压：直流1800V；交流0.6/1kV
2.适应的低环境温度为-40℃、环境温度为125℃，在120℃的工作温度下可使用。
3.电缆的弯曲****，弯曲半径为电缆的6倍。
4.电缆具有的耐酸、碱、油腐蚀能力，试验结果电缆仍能正常工作。
5.电缆可抵御恶劣环境和机械冲击，能耐受高温、紫外线、风雨、臭氧的侵蚀，
6.卤素气体释放量试验：PH≥4.3,电导率≤10us/mm。
7.电缆燃烧无烟量试验：透光率≥60％。
8.电缆阻燃试验达到标准2Pfg 1169/08.2007中的规定。
9.经处理的电缆护套，有较高的机械强度，电缆可在屋顶结构的锐边上布线，且能承受一定的压力、弯折、张力、交叉拉伸载荷及强力冲击。

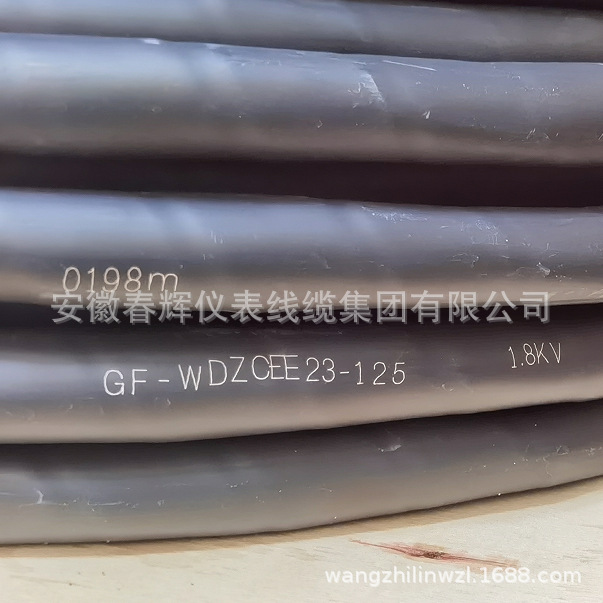

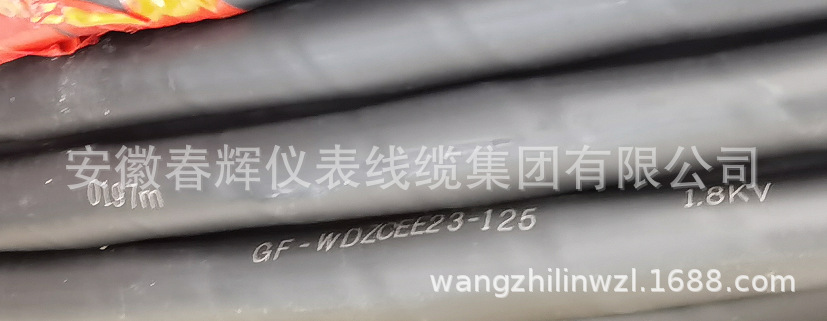

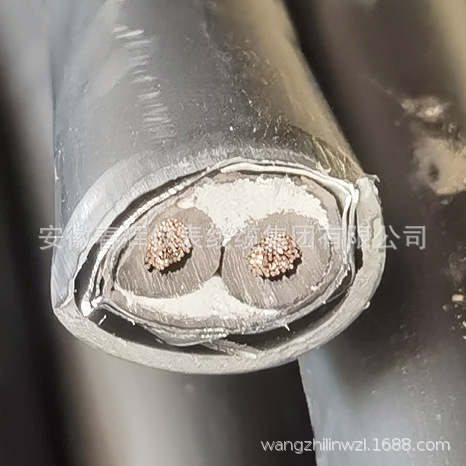

四、GF-WDZCEE23-125光伏电缆产品结构:
GF系列电缆依据《光伏发电系统用电缆》的行业标准CEEIA B218-2012生产。
产品用途：光伏发电系统中控制回路信号及保护
导体材料：5类绞合镀锡铜丝（ 60228）
绝缘护套材料： 辐照交联低烟无卤阻燃聚烯烃
屏蔽铠装材料：镀锌铜带（厚度0.1㎜），
高工作温度：125℃
环境温度：-40℃~90℃
适用电压：450/750V
符合性能要求
铠装系列电缆具有良好的屏蔽特性，可隔离电磁干扰和雷电干扰
防雾、防潮
具有强抗紫外线和臭氧侵蚀性能
使用：至少25年

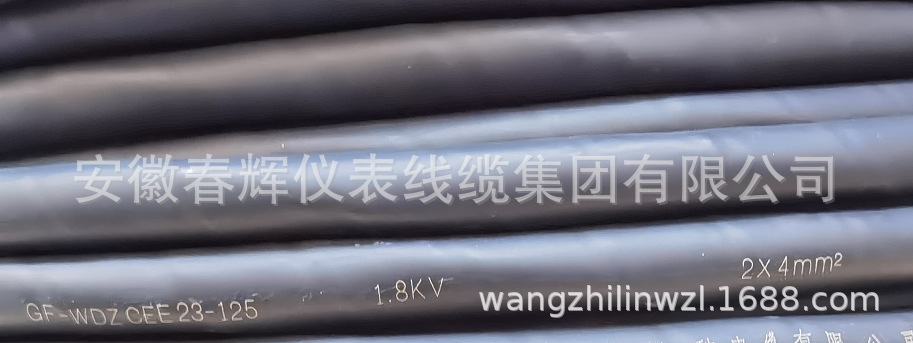

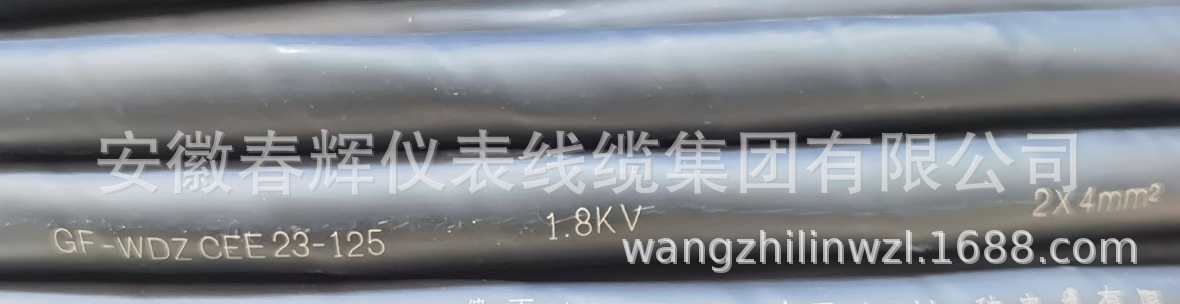

五、产品型号、名称
型 号：GF-WDZCEE23-125
额定电压kV：DC：1.8 AC：0.6/1kv
名 称：光伏发电系统用交流(直流)传输电力电缆AC(DC)
表1 电缆的型号
GF-WDZX(N)KEE(R)
|
光伏系统用辐照交联聚烯烃绝缘及护套无卤低烟阻燃X类（耐火）控制（软）电缆
|
GF-WDZX(N)KEE(R)P
|
光伏系统用辐照交联聚烯烃绝缘及护套铜丝编织屏蔽无卤低烟阻燃X类（耐火）控制（软）电缆
|
GF-WDZX(N)KEE(R)P2
|
光伏系统用辐照交联聚烯烃绝缘及护套铜带屏蔽无卤低烟阻燃X类（耐火）控制（软）电缆
|
GF-WDZX(N)KEE(R)P3
|
光伏系统用辐照交联聚烯烃绝缘及护套铝塑复合带屏蔽无卤低烟阻燃X类（耐火）控制（软）电缆
|
GF-WDZCEE23-125
|
光伏系统用辐照交联聚烯烃绝缘及护套钢带铠装无卤低烟阻燃电缆
|
GF-WDZX(N)KEE33
|
光伏系统用辐照交联聚烯烃绝缘及护套钢丝铠装无卤低烟阻燃X类（耐火）控制电缆
|
GF-WDZX(N)KEEP2-23
|
光伏系统用辐照交联聚烯烃绝缘及护套铜带屏蔽钢带铠装无卤低烟阻燃X类（耐火）控制电缆
|
注：本表中未列出的电缆型号可按CEEIA B 218.1-2012中第4章的规定进行组合。
型号中X表示阻燃类别，包括A、B、C、D类；(N)表示允许采用耐火结构，(R)表示允许采用第五类导体。
六、GF-WDZCEE23-125光伏电缆产品规格：
导体截面(mm2)： 1.5 2.5 4 6 10 16 25 35
导 体 结 构： 30/0.25 49/0.25 56/0.30 84/0.30 84/0.4 128/0.4 196/0.4 276/0.4
导体 外径mm： 1.4 1.9 2.5 3.2 4.4 5.4 6.7 7.9
导体电阻Ω/km. 20℃：13.7 8.21 5.09 3.08 / / / /
耐压AC.V/15min： 3000 3000 3000 3000 3000 3000 3000 3000
电缆 外径mm： 4.6～5.2 5.0～5.6 5.8～6.5 6.8～7.5 8.0～8.6 9.6～10.3 10.6～11.8 11.9～13.0
参考载流量A： 20 28 40 32 / / / /
电缆重量Kg/1000m： 54 69 93 104 / / / /
