一、产品概述：

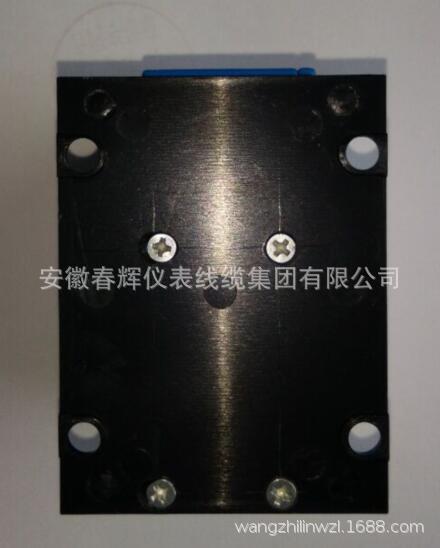

SDY3800电涡流前置传感器，电涡流位移传感器前置器、SDY 3800XL 11mm电涡流位移探头能动态、非接触地测量被测金属导体与探头端面的相对振动位移（如轴振动等）。 3800 Xl 11mm 3800A02-90-00电涡流位移探头能静态、非接触地测量被测金属导体与探头端面的相对位移（如轴向位移、胀差等）。 在工程振动中，旋转机械和往复式运转机械的运行状态及运行故障分析，采用振动监测是具性的方法，它具有时实性。对于转子的不平衡、两个连接转子的不对中、轴承磨损、轴裂纹及转子叶片同壳体的动静碰磨等故障现象主要反映在振动的幅值、相位和频率等方面的变化，这些都是关键的信息并且都是易于测量的。 SDY3800电涡流前置传感器，电涡流位移探头具有长期工作性高，非接触测量，抗干扰能力强，不受油水等介质的影响，应用面广，结构简单等特点。多用于对大型旋转机械的轴振动、轴向位移、轴转速、壳体膨胀等的长期实时监测，的保护设备的稳定运行。也可对监测数据进行趋势分析及故障诊断，以达到预测维护及排除故障的目的。
SDY3800电涡流前置传感器应用于旋转机械轴系的位移、振动、转速、膨胀、偏心、油膜厚度的在线监测，产品的机械尺寸、厚度、表面不平度检测。 工业过程自动化的限位、计数及其它控制，可在石化、冶金、钢铁、电力、航空航天、制药、机械制造等行业应用。
二、产品特点：

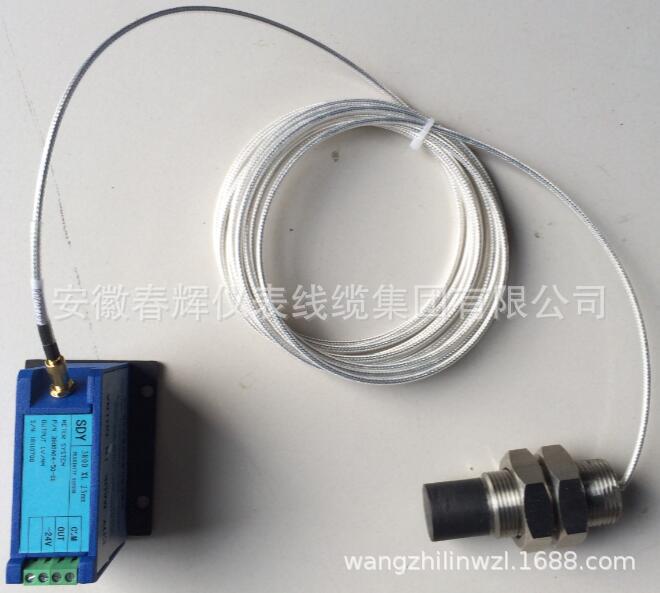

SDY3800电涡流前置传感器，为旋转机械状态监测、保护和故障诊断，符合石油协会API670标准。符合JJG644-90振动位移传感器规程，**工艺制造。 SDY3800电涡流前置传感器，具有耐高温，能在油、水、汽等环境中长期连续工作非接触测量，灵敏度高，线性范围宽、响应速度快，抗干扰能力强，性高。 电涡流探头+延伸电缆（选择）+ 380X00XL 前置器。改进的电涡流位移感应，兼容BENTLY、PHILLIPS公司电涡流位移传感器产品。
的制造工艺和完善的质量体系,更有适合需要的规格产品。
三、参数：
探头直径（mm）: Ф3、Ф5、Ф8、 Ф10、 Ф16 、Ф18、 Ф25 、Ф32 、Ф40
四、产品原理：
SDY3800电涡流前置传感器产品由前置放大器和电涡流探头组合构成，它是一种趋近式传感系统。由于其长期工作性好，灵敏度高，抗干扰能力强，采用非接触测量，响应速度快，耐高温，能在油、汽、水等恶劣环境下长期连续工作,检测不受油污、蒸汽等介质的影响，已应用于电力、石化、冶金、钢铁、航空航天等大中型企业，对旋转机械的轴位移、振动、转速、胀差、偏心、油膜厚度等进行在线监测和保护，为诊断系统提供了全息动态特性，地对设备进行保护。电涡流位移传感器系统主要包括探头、延伸电缆（可选）、前置器和附件。线性范围宽、动态响应好、抗干扰能力强。 电涡流传感器是以高频电涡流效应为原理的非接触式位移传感器。前置器内产生的高频电流从振荡器流入探头线圈中，线圈就产生了一个高频电磁场。当被测金属的表面靠近该线圈时，由于高频电磁场的作用，在金属表面产生感应电流，即电涡流。该电流产生一个交变磁场，方向与线圈磁场相反，这二个磁场相互迭加就改变了原线圈的阻抗。所以探头与被测金属表面距离的变化可通过探头线圈阻抗的变化来测量。前置器根据探头线圈阻抗的变化输出一个与距离成正比的直流电压。
五、产品应用示意图及探头尺寸图：

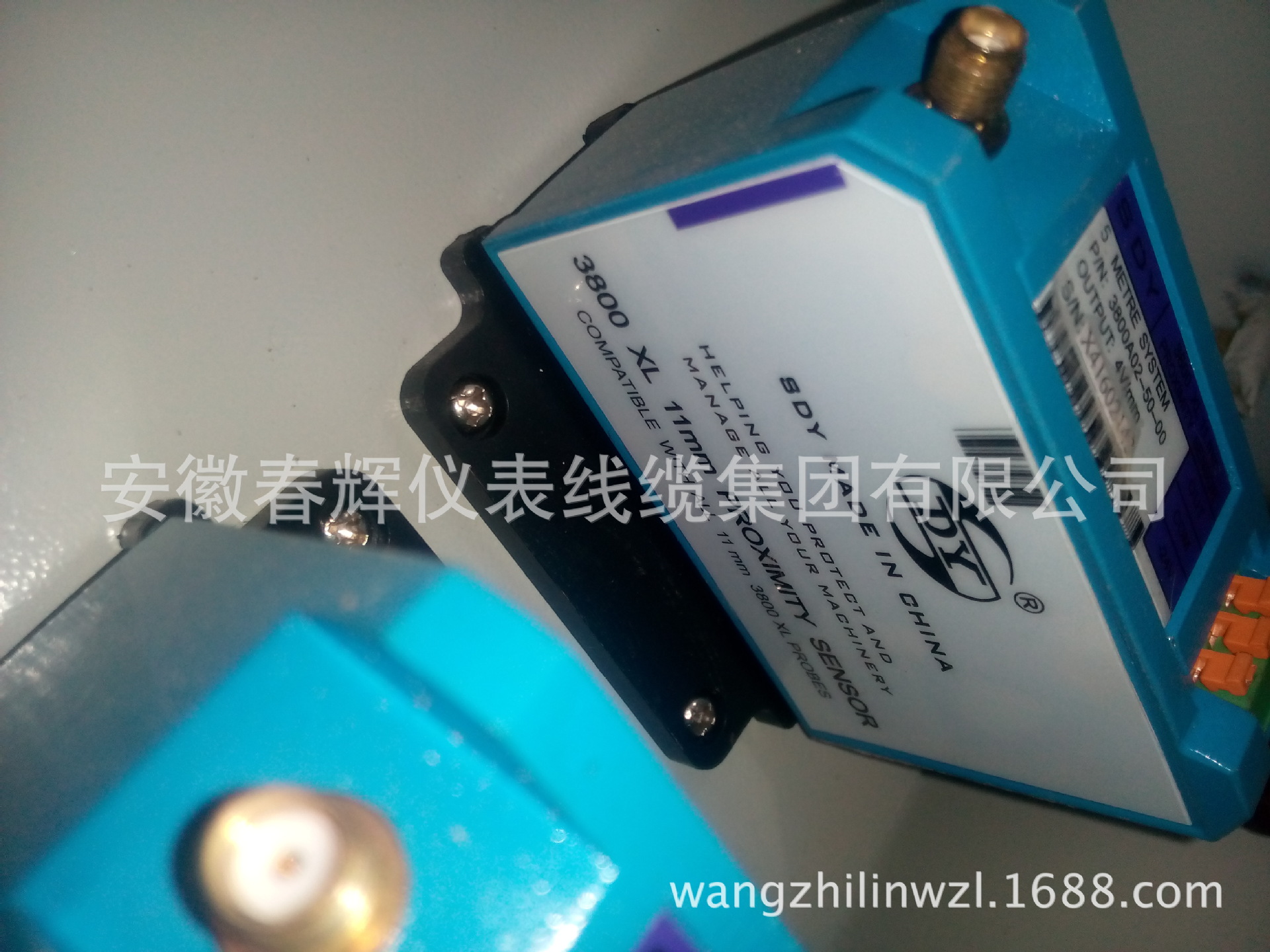

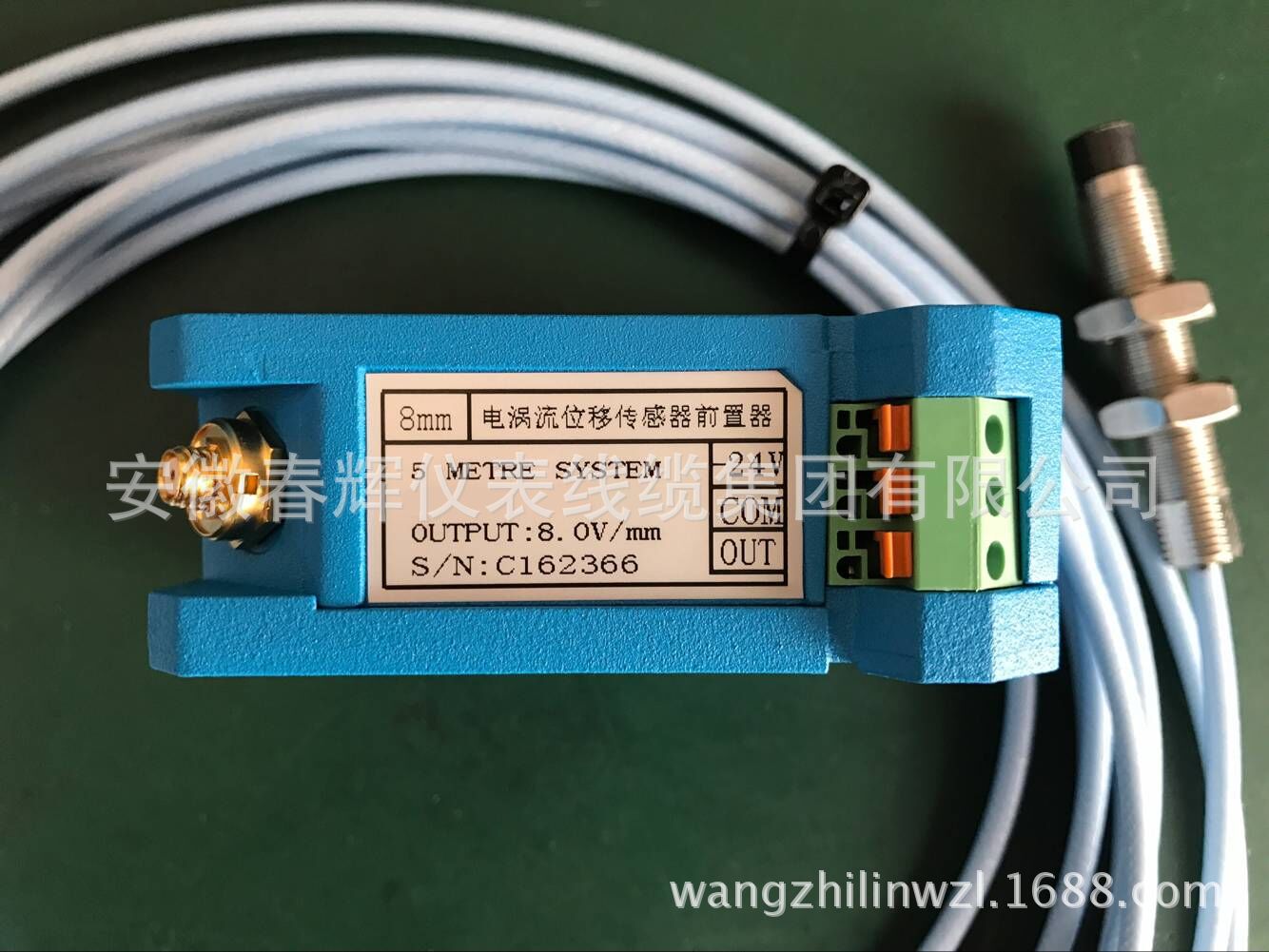

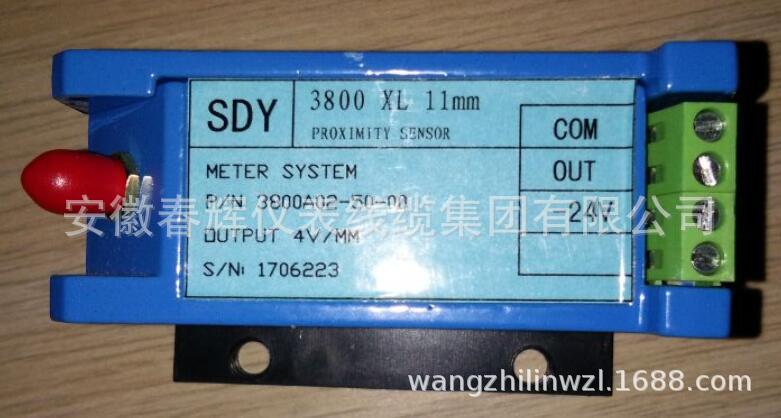

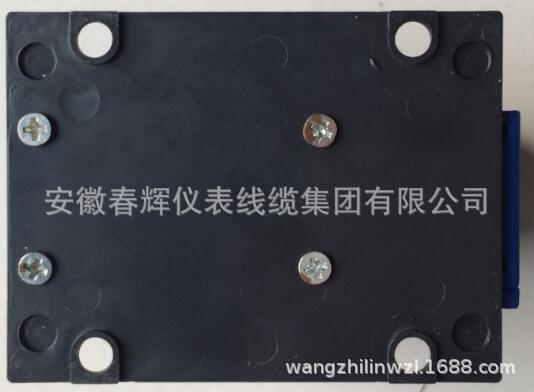

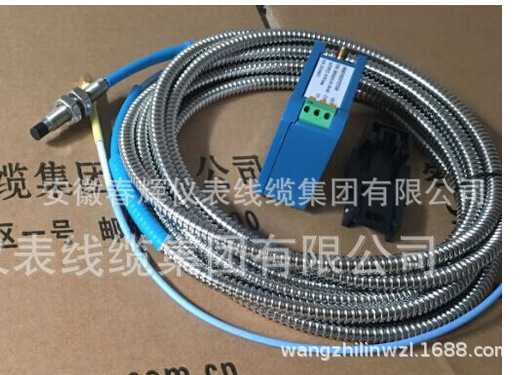

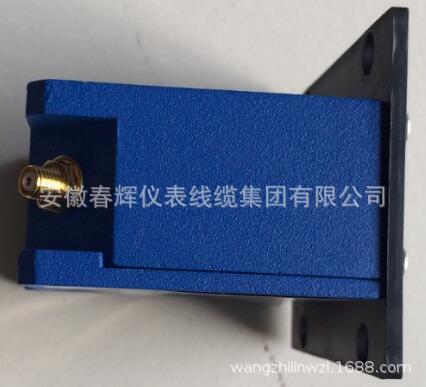

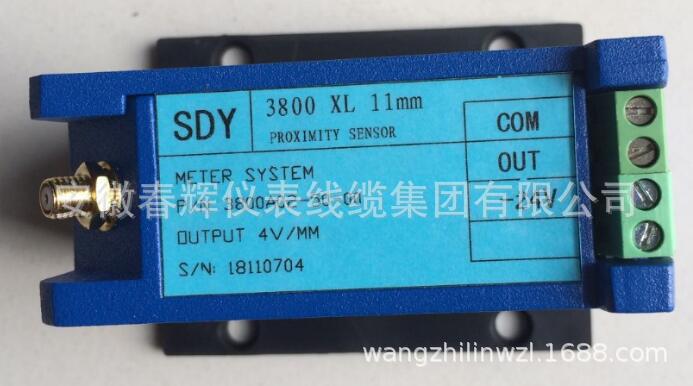

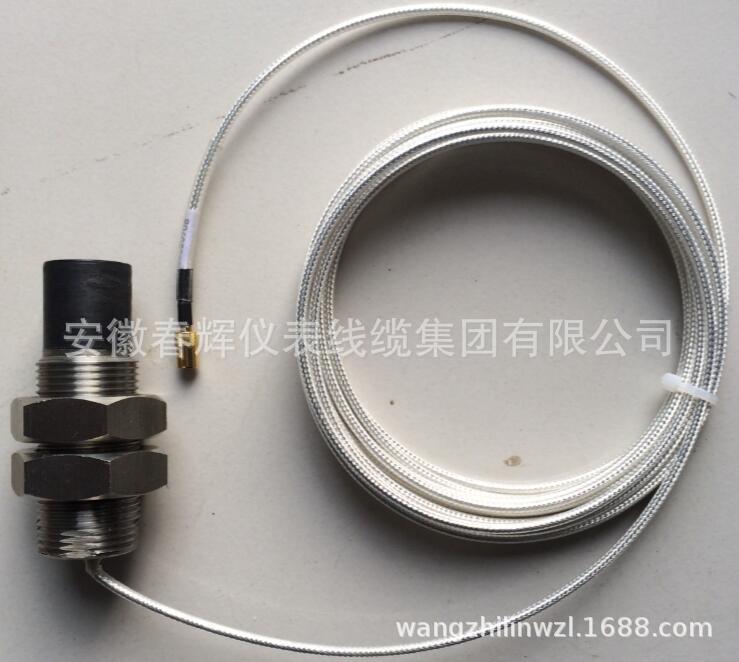

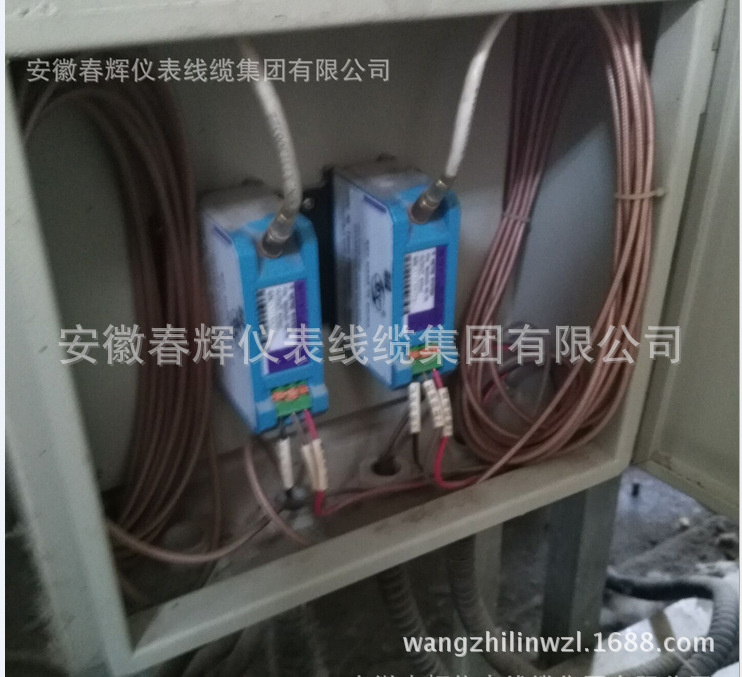

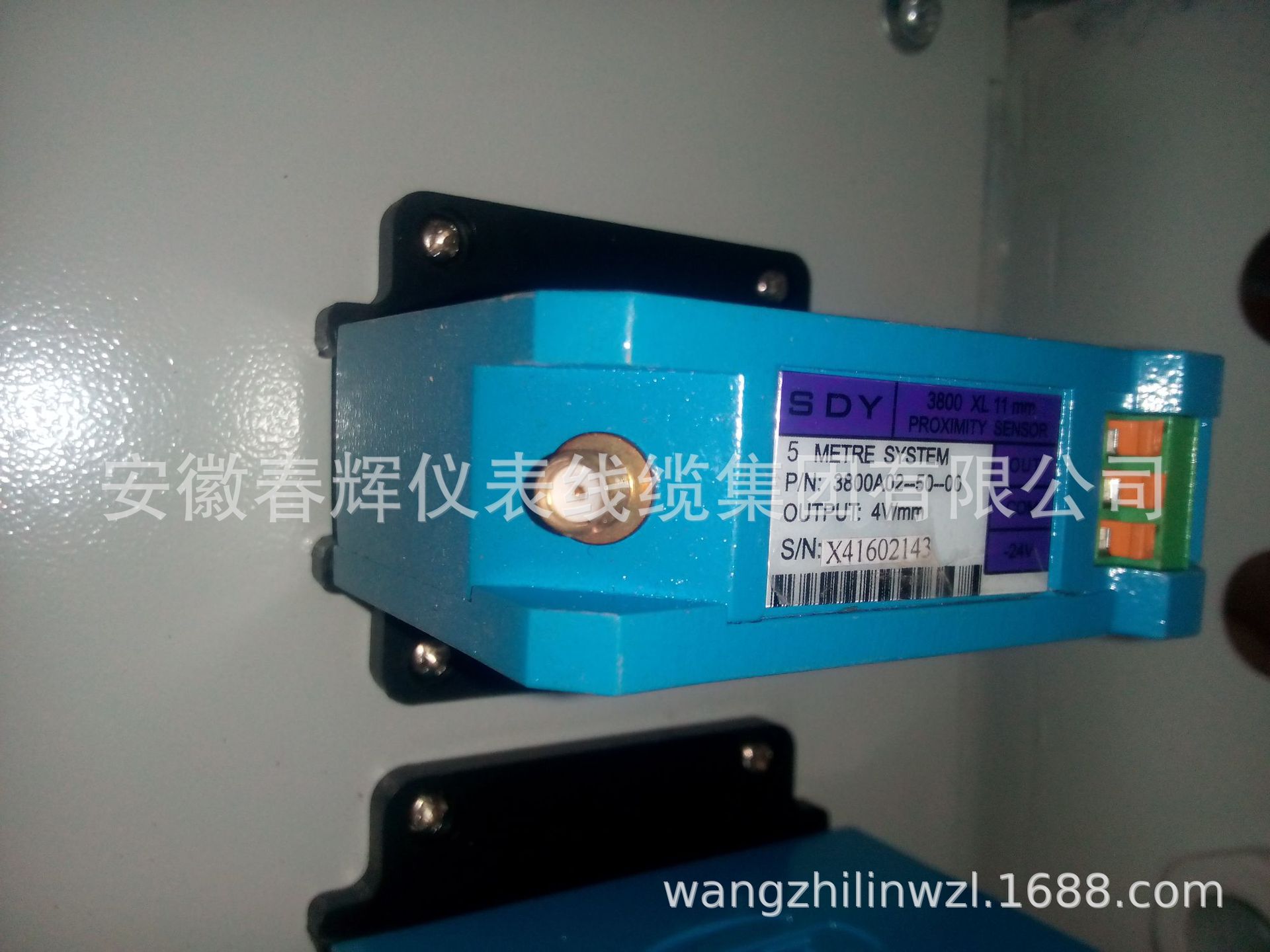

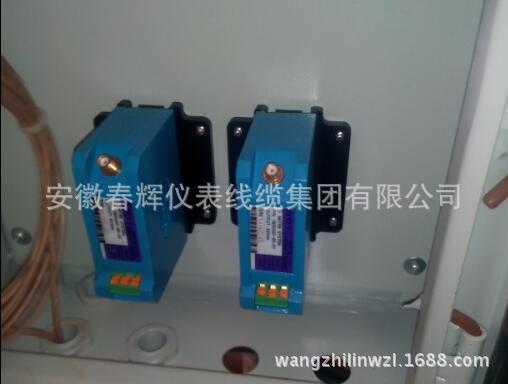

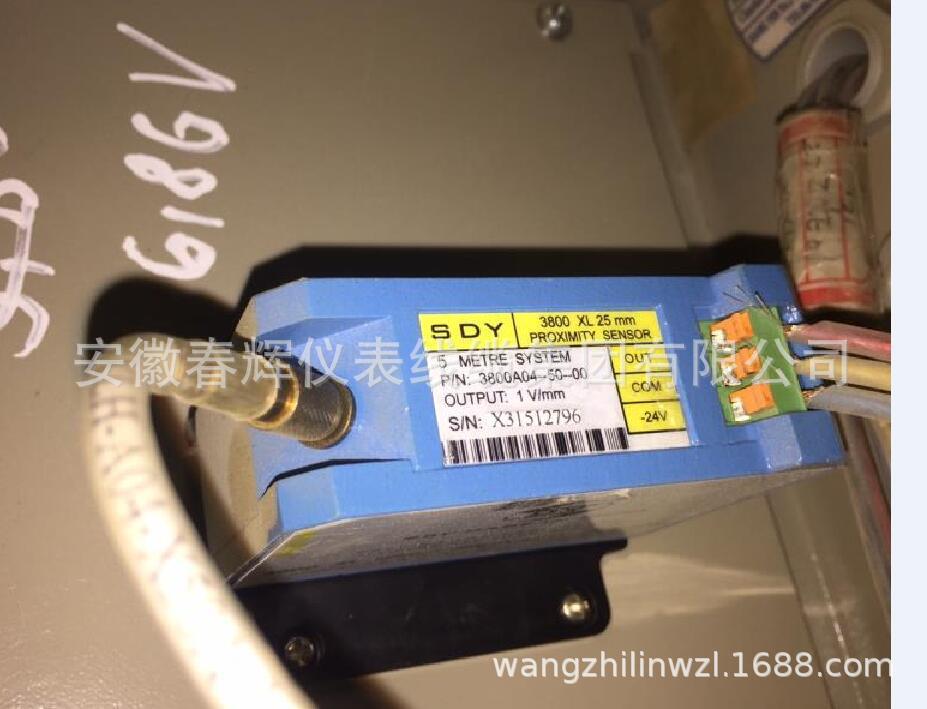

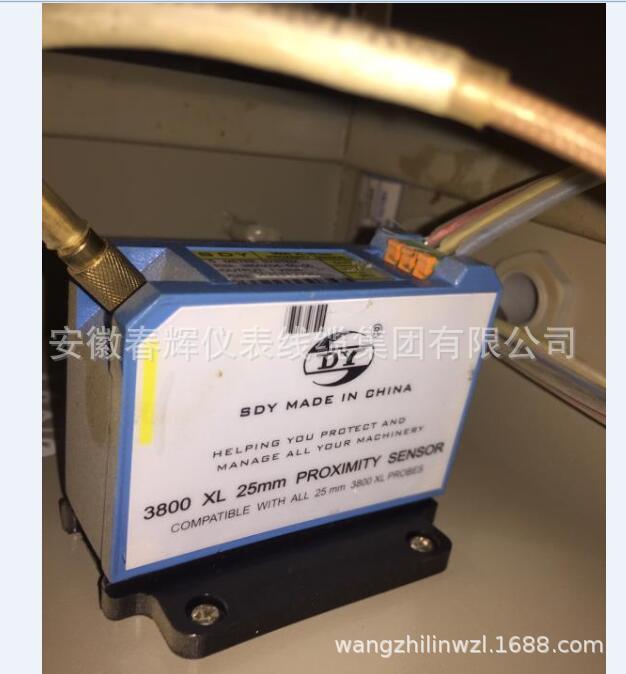

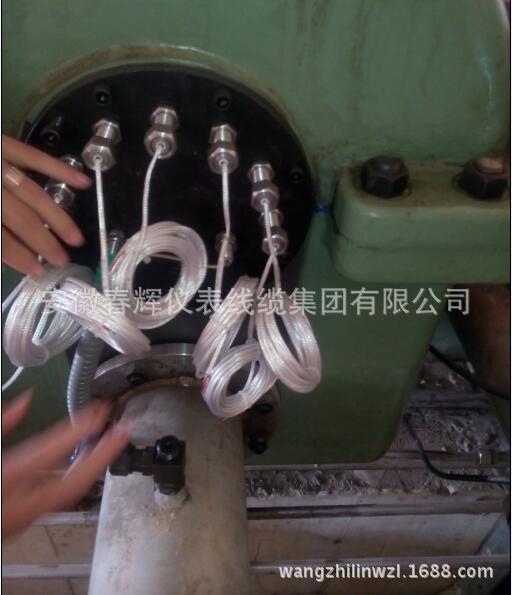

六、产品现场安装图片：
