产品名称: HSRB1299104PAF智能数显控制仪
产品型号: HSRB1299104PAF HSRB1299102PAI HSRB1299102PAH H
产品展商: 春辉
简单介绍
HSRB1299104PAF智能数显控制仪,智能数显控制仪,智能数字显示调节仪是采用新一代专用电路组成的多功能智能化仪表。它充分应用了当代微机技术和新型元器件,采用SMT表面贴装元器件及相应的生产工艺,使得仪表具有功能强、性能可靠、体积小等特点。


HSRB1299104PAF智能数显控制仪的详细介绍

一、概述:
      HSRB1299104PAF智能数显控制仪,智能数显控制仪, 智能数字显示调节仪是采用新一代专用电路组成的多功能智能化仪表。它充分应用了当代微机技术和新型元器件,采用SMT表面贴装元器件及相应的生产工艺,使得仪表具有功能强、性能可靠、体积小等特点。特有的自诊断功能,自整定功能和智能控制功能,使操作者通过简单的操作而获得良好的效果。
二、技术参数;
显示:测量值(PV)、设定值(SV)、:-1999~~+9999
输出、报警、自整定状态指示:LED
l测量精度:±0.5%F.S±1个字
l输入信号:热电阻、热电偶、电流、电压等信号
l输入阻抗:mV输入,电压,热电偶:≥ 1MW
电流输入:240W
热电阻:采用三线制接线,三根连线电阻要求相等且小于5W, 通过热电阻测量电流为0.5mA
l输出形式:
1.电流 0~10 mA.DC(*大负载电阻1.5kΩ)
2.电流 4~20 mA.DC(*大负载电阻800Ω)
3.继电器 ---- 触点容量3A/250VAC 阻性负载
   SSR固态继电器 ---- 容量1A/250VAC 阻性负载
   脉冲电压 ---- 24V.DC(*大电流30mA)
4.配电输出 ---- DC24±2V  30mA
 调节方式
1.位式:(继电器、SSR固态继电器、脉冲电压)通/断控制
 报警:二路报警输出,可任意设置成上限报警或下限报警。
l 其它:
1.工作电源:变压器220VAC±10%,开关电源电压85~264VAC,频率50~60Hz
2.功耗:约3VA
3.重量:约0.25Kg
4.正常工作条件:环境温度:0~50℃,环境湿度:35~85%RH,周围环境无对仪表有腐蚀作用的有害气体。
三、操作说明:
  C菜单操作说明:(此菜单为操作工选用)
 仪表在自动运行状态下按SET键,进入C菜单设置状态,此时仪表上排数码管显示字“SP1”,下排显示数值,并有小数点闪烁。此后每按一下SET键,仪表则显下一步设置参数。(注下排显示的参数值可结合右移键,递减键▽,递加键△修改。)
C菜单参数设置显示状态表

显示字符

设置内容

说明

SP1

第1报警设置值

设置范围Ldo<=SP<=Lup

SP2

第2报警设置值

设置范围Ldo<=SP<=Lup

End

按一下SET键退出设置

并回到运行状态

设置结束显示符


 B菜单操作说明:(此菜单为工程师参数设置菜单)
仪表在自动运行状态下先按SET键,然后A/M键,此时仪表上排数码管显示“SEL”,下排显示“555”,并有小数点闪烁。结合按右移键,递减键▽,递加键△将“555”修改为“587”,再按SET键,仪表进入B菜单设置状态。以此后每按一下SET键,仪表则显示下一步设置参数,如按A/M键仪表则返回上一步设置参数。注:下排显示的参数值可结合右移键,递减键▽,递加键△修改。

显示

字符

设置内容

说明

In

输入信号选择

具体见输入信号代码表

bc

温度补偿二极管

参数

若输入信号为热电偶,BC表示冷端补偿二极管参数,设置范围为0.2~25.4,量纲为-mV/°C.(IN=1xx时,显示BC参数)

三二一

抗干扰模式

默为5,设置值越大,抗干扰能力越强,但也会降低仪表的响应速度

dIP

小数点位数选择

0:无小数点;1:十位小数点

2:百位小数点;3:千位小数点

非线性信号只能设0与1

测量值零位迁移

默认0,显示值=测量值+该值。

Ldo

量程下限设置

线性信号显示范围的上下限值。热电偶或热电阻输入时由仪表内部自动设定

Lup

量程上限设置



dE

自整定回差



SP1

第1报警值设置

默认为上限报警值

P1h

第1报警回差值设置

当测量值在报警临界点上下频繁波动时,为防止继电器频繁动作而需设置的保持范围。

P1C

第1报警方式的设置

见报警方式设置表,默认为上限报警

SP2

第2报警值设置

默认为下限报警值

P2h

第2报警回差值设置

定义同p1h

P2C

第2报警方式的设置

见报警方式设置表,默认为下限报警

out

模拟量输出选择

具体见模拟输出设置表

odo

模拟1输出零点对应的测量值设置

无输出功能时无此程序

oup

模拟1输出满度对应的测量值设置

无输出功能时无此程序

End

按一下SET键退出设置

设置结束显示符

 输入信号代码表

代号

分类

输入信号

小数 位

显示量程

00

K

-5.891~54.819mV

0,1

-200~1300

01

E

-8.825~76.373 mV

0,1

-200~900

02

S

0~18.609 mV

0,1

0~1600

03

B

0.431~13.820 mV

0,1

300~1800

04

J

-7.890~69.553 mV

0,1

-100~1000

05

T

-5.603~20.872 mV

0,1

-100~400

06

R

0~20.222 mV

0,1

0~1600

07

N

-3.990~47.513 mV

0,1

-100~1300











10

线性

0~10 mV

0~3

-1999,9999

11

线性

0~100 mV

0~3

-1999,9999

13

线性

0~5V

0~3

-1999,9999

14

线性

1~5V

0~3

-1999,9999

15

线性

0~10mA

0~3

-1999,9999

17

线性

4~20mA

0~3

-1999,9999











20

Pt100

18.52~390.48Ω

0,1

-199.9~600.0

21

Cu100

78.48~164.27

0,1

-50.0~150.0

22

Cu50

39.242~82.134Ω

0,1

-50.0~150.0

27

线性电阻

0-400Ω

0~3

-1999,9999

报警方式设置表

报警方式P1C、P2C、P3C、P4C(只有两位数)



X

0

下限上单回差报警

1

上限下单回差报警

0

X

C菜单不可看相应设定值

2

C菜单可看但不能设定相应设定值

3

C菜单可看,可设定相应设定值

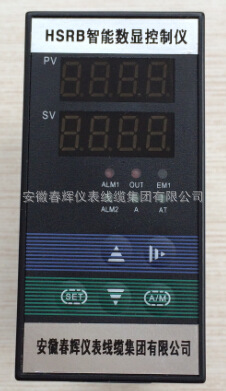

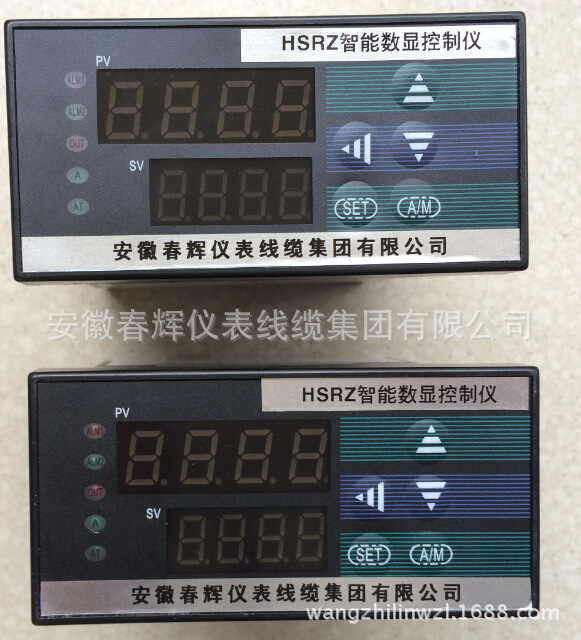

四、产品照片:

HSRB1299104PAF
HSRB1299104PAF
HSRB1299104PAF-2
undefined

undefined

undefined

QQ截图20141111212226

QQ截图20141111212321

HSRB智能数显控制仪undefined

undefined

undefined

undefined

undefined

undefined

undefined

undefined
undefined

undefined

undefined

undefined

undefinedundefined

undefined

undefined
