产品名称: 热膨胀传感QBJ-TD-2
产品型号: QBJ-TD-2 QBJ-TD-1
产品展商: 春辉
简单介绍
热膨胀传感QBJ-TD-2、线性差动变压器式位移传感器、 LVDT位移传感器、QBJ-TD-2型热膨胀传感器主要用于测量汽轮机汽缸膨胀位移量,与DYX-R热膨胀监控仪相配合即可完成热膨胀位移量的远传指示、报警、恒流输出等功能。


热膨胀传感QBJ-TD-2的详细介绍


一、概述:

       热膨胀传感QBJ-TD-2、线性差动变压器式位移传感器、 LVDT位移传感器、QBJ-TD-2型热膨胀传感器主要用于测量汽轮机汽缸膨胀位移量,与DYX-R热膨胀监控仪相配合即可完成热膨胀位移量的远传指示、报警、恒流输出等功能。就地指示视野大,远传指示为数字显示,清晰直观。采用中频差动变压器式位移传感器作为传感元件,是一种高的 LVDT 位移传感器,抗干扰能力强,线性好,结构简单,不易损坏,能长期连续使用。

     线性差动变压器式位移传感器又称LVDT位移传感器。它可用于汽轮机汽缸热膨胀,阀位开度和油箱油位等长距离范围的位移测量。由于产品的耐用性和性,因此它有着广阔的应用范围。

二、产品原理:

      测量原理

undefined

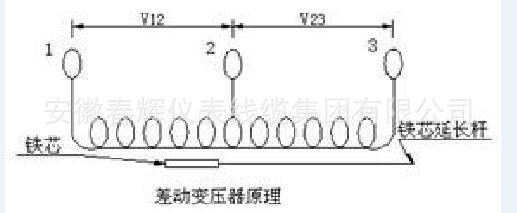

     如图所示,当一个铁芯在螺旋线圈内移动时,1与2之间的阻抗和2与3之间的阻抗产生变化。当1与3之间供给一恒定的电压时,由于这些阻抗的变化是与铁芯的位移成正比,即电压的变化与铁芯的位移成线性比例关系,所以取出V12、V23的电压差值即可测量出铁芯的位移量。

三、参数:

量程范围:
QBJ-TDZ-1阀位传感器:0~20、35mm。
QBJ-TD-1  阀位传感器:0~20、35、50、100、150、200、250、300、350、400、500、600mm。
QBJ-TD-2热膨胀传感器:0~25、35、50mm。
QBJ-UT-81油箱油位传感器:±100、±200、±300、±400。
励    磁:1500Hz,10~20VAC。
线性阻抗:250Ω±50Ω(1500Hz)。
线 性 度:全量程的±1.5%。
使用温度:-10~100℃。
相对湿度:≤90%,非冷凝。

量程: 0~50mm (量程由用户自定)
准确度:± 1% (满量程)
环境温度: -20 ℃ ~+100 ℃
相对湿度:≤ 80%
四、产品结构图:

undefined
QBJ-TD-2型

undefined
QBJ-TDZ-1型

undefined

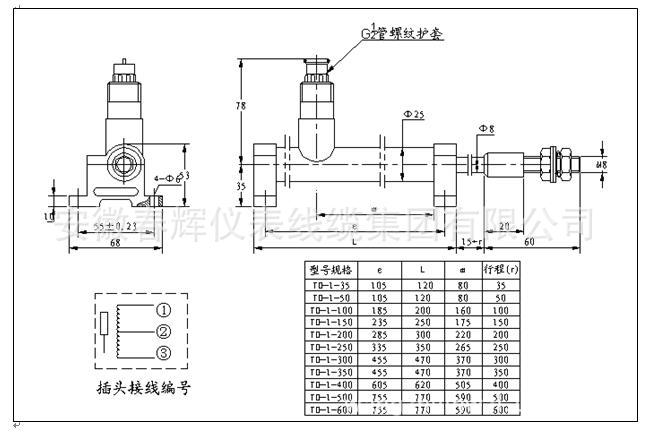

QBJ-TD-1型

undefined

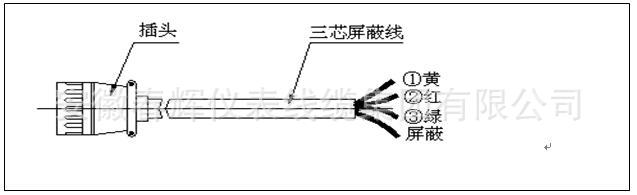

电缆外形图

undefined

五、产品型号订货指南:

undefined

undefined

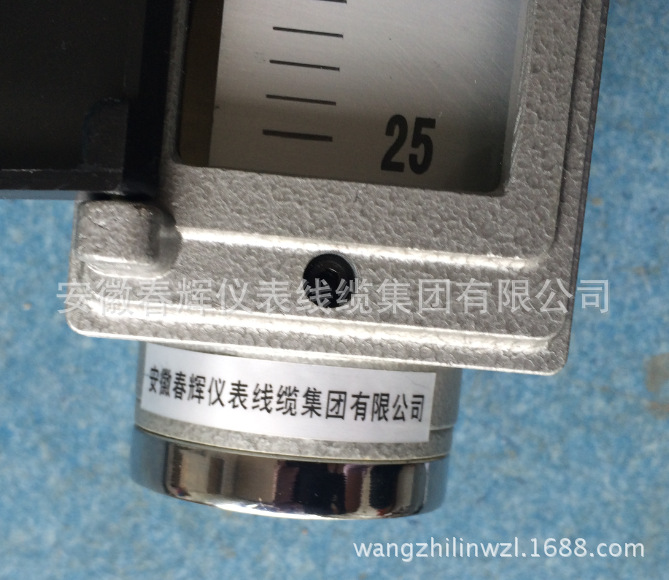

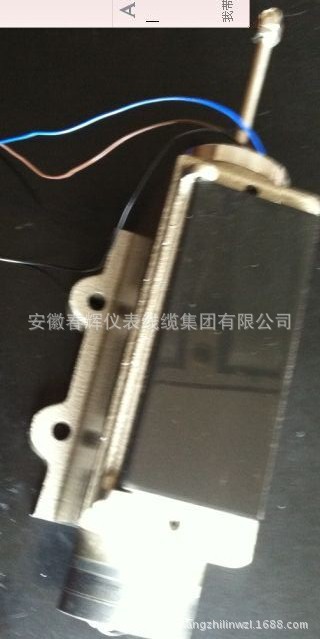

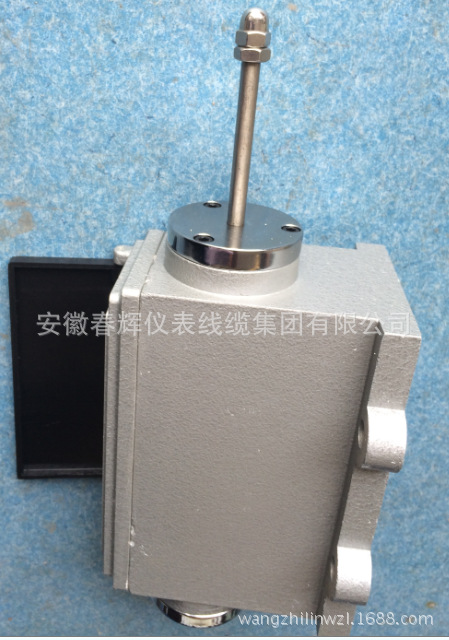

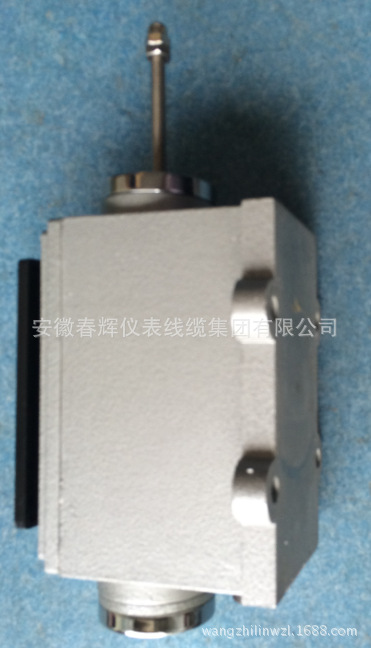

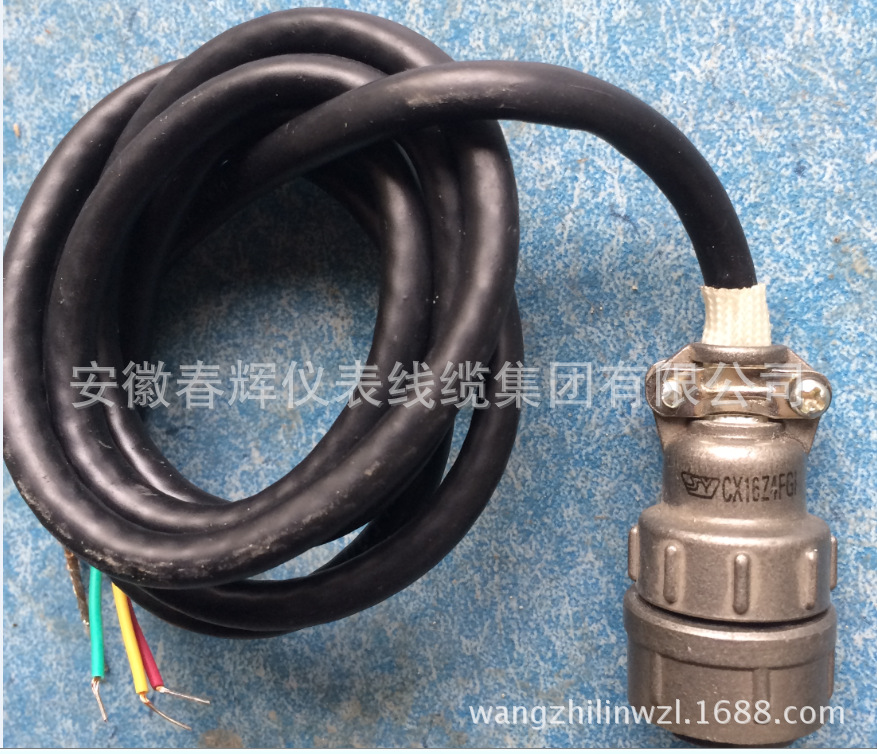

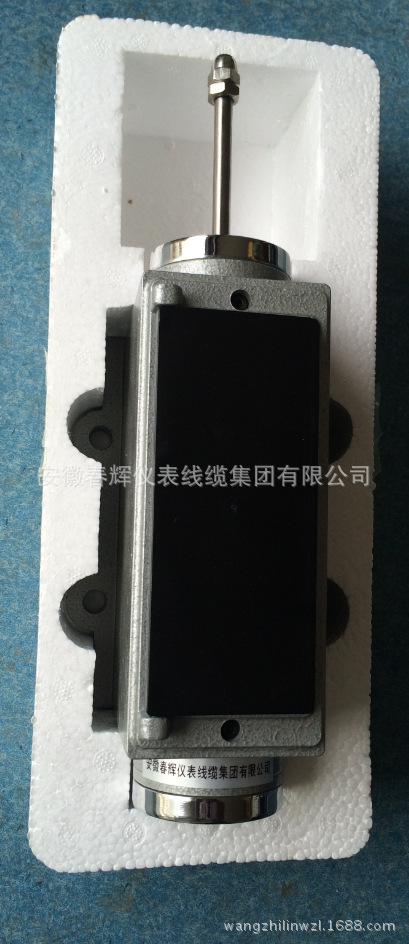

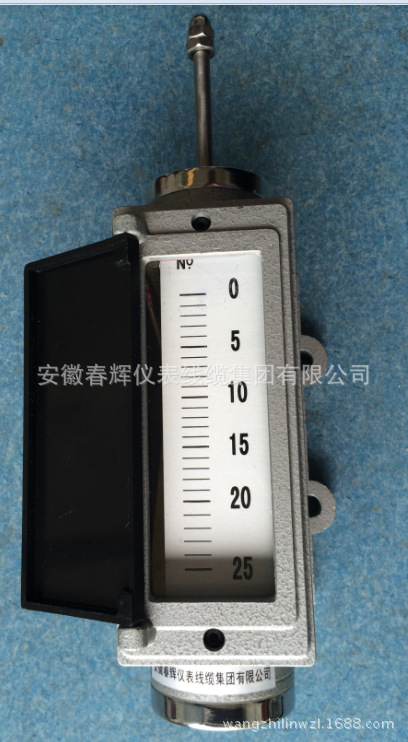

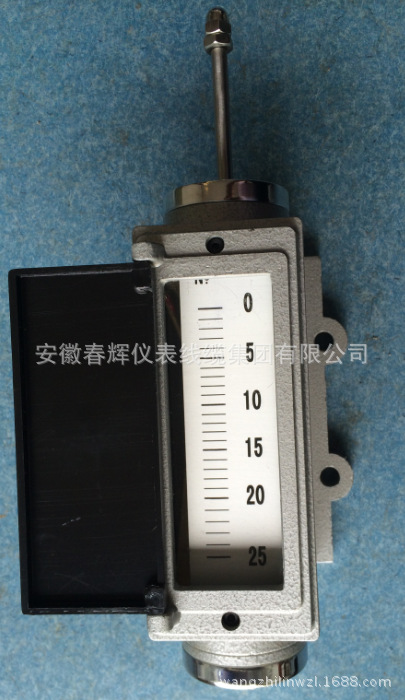

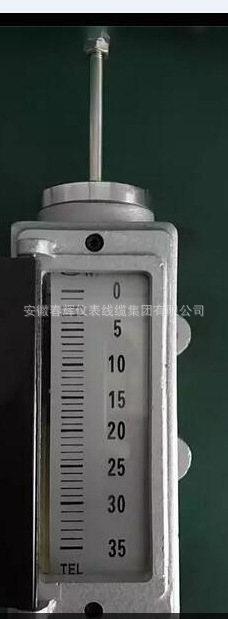

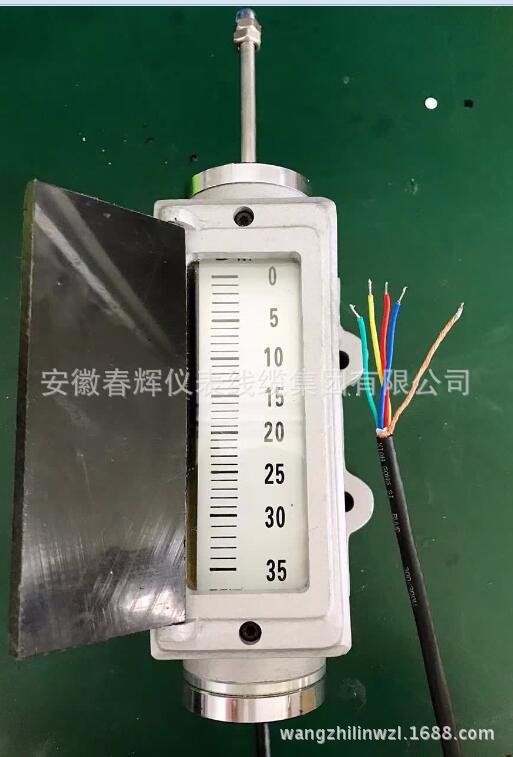

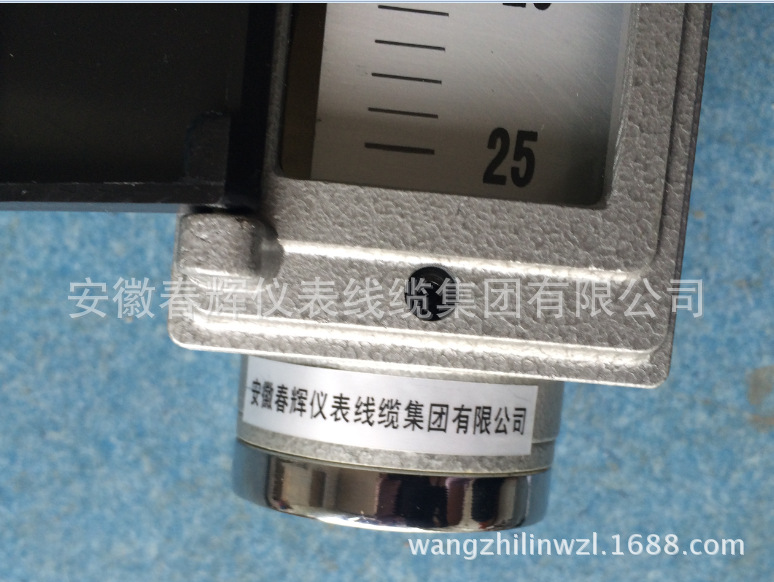

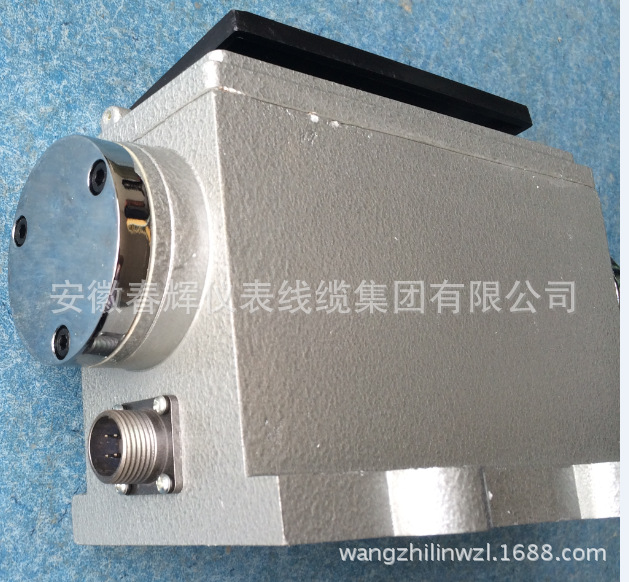

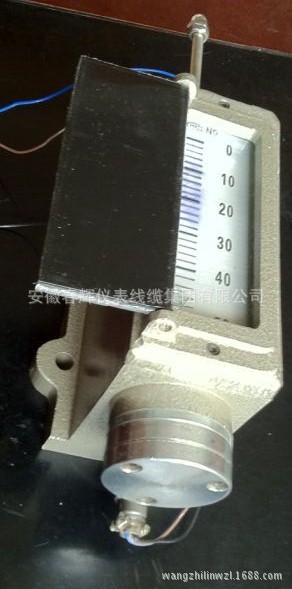

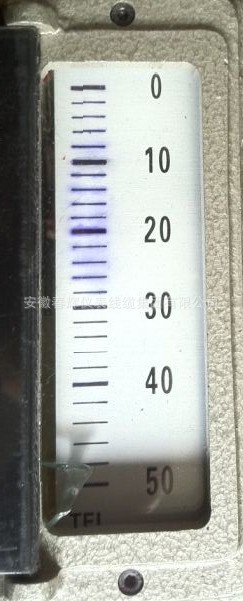

六、产品照片:
undefined
undefinedundefined



undefinedundefined
undefined

undefinedundefined

undefinedundefined
undefined

undefined
undefined
undefinedundefined

undefined
undefinedundefined

undefinedundefined
