产品名称: SXY4S智能电接点液位监视仪
产品型号: SXY2S SXY3S SXY4S SXY5S
产品展商: 春辉
简单介绍
SXY4S智能电接点液位监视仪、 智能液位监控仪、SXY-4S智能液位仪是一种智能化电接点式液位监测仪表,采用了智能水位识别、回 差式电极状态判别、延迟告警等新技术,并增加了告警点设置、电极测试、电极失效告警、4~20mA电流输出等新功能,具有可靠性高、操作使用方便、可扩充性好等优点,是传统的非智能液位仪升级换代的理想产品。


SXY4S智能电接点液位监视仪的详细介绍

一、概述:

     SXY4S智能电接点液位监视仪、 智能液位监控仪、智能通用型电接点液位监控仪是由测量筒、超纯陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。它采用红绿双色发光管在显示中模拟汽(红)水(绿),明显指示液位在容器中的位置,并具有越限报警、输出等功能。
     SXY4S智能电接点液位监视仪、智能液位监控仪、智能电接点液位监控仪具有结构简单、显示直观、运行可靠、维修量小、判断和排除故障方便等优点。它采用全电信号传送,不仅延时小,而且无机械传动所产生的变差和刻度误差,不需要进行误差计算和调整。电接点液位计*突出的优点是能适应锅炉变参数运行,在锅炉起停等变参数运行工况下,仪表均能在控制室内准确地显示水位。
    SXY4S智能电接点液位监视仪、 智能液位监控仪、电接点液位监控仪适用于导电液体的液位测量和控制。主要用于监视锅炉汽泡水位、高低压加热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其他水箱的液位测量。但不适用易燃易爆场合。

   SXY4S智能电接点液位监视仪、 智能液位监控仪、SXY-4S智能液位仪是一种智能化电接点式液位监测仪表,采用了智能水位识别、回 差式电极状态判别、延迟告警等新技术,并增加了告警点设置、电极测试、电极失效告警、4~20mA电流输出等新功能,具有可靠性高、操作使用方便、可扩充性好等优点,是传统的非智能液位仪升级换代的理想产品。

二、技术指标:

工作环境温度:           -10°C~+45°C

工作相对湿度:           <85%

适用液体阻值范围;       0~300KW

电接点引线长度:         <200m

输出触点容量:            A/220V

电源电压:                  220VAC(+10%,-15%),50HZ

整机功耗:                 <10VA

三、技术参数:

液体水阻范围:0—500kΩ(自动跟踪)
模拟显示:一组变色发光二极管(*多19点,特殊规格可达38点)以汽红水绿方式配合标尺刻度显示即时液位值。
数字显示:一位符合管三位数码管(或四位数码管)以数字方式显示即时液位值。
超纯陶瓷电极至二次仪表引线长度:≤200m
隔离输出:0~10mA(RL<1kΩ=,4~20mA(RL<500Ω)(线性)
报警输出触点容量:AC220V,1A;
可供四组(上下限各二位)常开常闭触点,特殊要求,可供六组且可进行五组、四组不同组合(三上三下、三上二下、二上三下、三上一下、一上三下)常开触点。
机内直流电池供电时间≥1小时
工作电源:AC220V±10%,50Hz±1Hz
仪器工作条件:环境温度:-10℃~+45℃;相对湿度:≤85%
仪表开孔尺寸:152+1×76+1或152+1×152+1mm
仪表外型尺寸:竖式:80×160×150mm(宽×高×长) 方型:160×160×150mm(宽×高×长)
横式:160×80×300mm(宽×高×长) 壁挂式:173×225×80mm(宽×高×厚)
四、产品特点:

      SXY4S智能电接点液位监视仪、 智能液位监控仪、仪表的显示部分采用模拟显示和数字显示两种方式同时进行,非常直观地即时显示水位的升降情况。
显示点数可根据用户需要在6~19点范围内任意设定。
每个标尺刻度值可通过面板操作任意设定,并可根据标尺刻度值方便地更换标尺,克服了老式仪表通用性差、不能互换、备用品规格品种要求多等缺点。
具有液位越限声光报警及多种报警方式选择功能,报警点的位置可在标尺刻度范围内任意设定。
具有水阻自动判断、跟踪功能,本仪表可对每一电极单独测试,且可显示每一点的水阻(汽阻)值,使您及时发现并判断电极工作是否正常,帮助您决定整套电极是否需要清洗或更换,及**提供汽液临界面值的调整参数。
具有很强的容错性,由于采用了智能水位识别技术,在个别电极工作异常的情况下,仪表仍能显示正确的水位值,并立即将异常电极在面板标尺上以闪烁的形式显示,以提醒您进行维护和更换,克服了老式仪表电极只有损坏后才能被发现的缺陷。
抗干扰能力强,对输入环节采用了先进的数字滤波技术,并采用带回差的电极状态判断功能,大大提高了仪器的可靠性及抗干扰能力,输出环节采用延时报警,防止在瞬间强干扰情况下产生误报警。
电流输出采用了高精度线性输出方式(根据标尺范围的设定值确定),避免了老式仪表非线性输出与DCS系统无法信号传输的蔽端。
自供电采用了低电压保护技术,克服了老式仪表自供式方式供电后电瓶损坏的现象。
SXY5S智能通用型液位监控仪可以替代所有的电接点液位监控仪老产品,其所有接口与老式仪表保持兼容,可不作任何改动直接替换老式仪表。
五、产品工作原理:

    本系列液位监控仪系统由测量筒、电接点和二次仪表组成,其系统工作原理框图如图所示:

         undefined
  由于水和汽的导电性能差异极大,测量筒的作用就是将水位变化通过电接点电阻的变化取得信用。在液态时由于介质电阻率小,当电接点间加上一电压时,流过的电流大;反之,未浸入液面下的电接点流过电流小。这两种状态下流过的电流相关很大,可以作为一种信号锁送到二次仪表,经放大处理后,显示及控制输出,从而实现了远距离监控。


六、仪表连接及仪表操作和设置

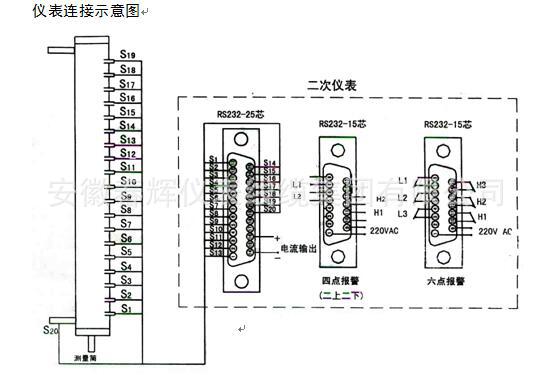

仪表连接示意图

undefined

仪表操作

undefined
undefined
仪表设置

 undefined


undefined

SXY4S-3SXY4S-4

SXY4S-5SXY4S接线
SXY4S-1

undefined
undefined

undefined
undefined

undefined

undefined

undefined
