VT1930振动传感器

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: VT1930振动传感器
产品型号: VT1930-00
产品展商: 春辉
简单介绍
VT1930振动传感器、VT1930磁电式振动传感器属于惯性式传感。是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁,惯性质量(线圈组件)用弹簧元件悬挂于壳体上。当产生振动时并在传感器工作频率范围内,线圈与磁铁相对运动,切割磁力线,在线圈内产生感应电压,该电压值正比于振动速度值。


VT1930振动传感器的详细介绍

一、概述:

     VT1930振动传感器、VT1930磁电式振动传感器属于惯性式传感。是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁,惯性质量(线圈组件)用弹簧元件悬挂于壳体上。当产生振动时并在传感器工作频率范围内,线圈与磁铁相对运动,切割磁力线,在线圈内产生感应电压,该电压值正比于振动速度值。

二、产品性能与特点:

     VT1930振动传感器、VT1930磁电式振动传感器输出信号和振动速度成正比,因此对振动测量来说可以兼顾高频、中频和低频的应用领域,并且符合目前国际标准(ISO)。

    VT1930振动传感器、VT1930磁电式振动传感器内置高性能元件,输出信号长期使用稳定性好,抗环境干扰能力强,有效解决传统磁电式传感器惯性质量组件容易疲劳,信号衰减,使用周期短的问题。

   VT1930振动传感器、VT1930磁电式振动传感器不需要供电,更适合烟雾、油气、粉尘、等恶劣环境使用,防水型可以露天安装。

三、技术参数:

1.量程范围:

*大可测位移:2000μm  (Pk-Pk)

频率范围:10~1000Hz(-3dB)

安装方向:0°±100°(水平、垂直通用)

2.输出灵敏度:

振动速度:20m V S-1±5%(在80Hz,速度为10mm / s情况下测得)

3.电气特性:

输出直流电阻:≤600Ω

绝缘电阻:≥2MΩ

输出非线性度:≤3%

横向灵敏度比:≤5%

信号输出:两芯航空插头 1芯(红)为正、2芯(黑)为负。

3.物理特性:

外形尺寸:φ35 × 71(不含航空插头)

安装螺纹:M8、M6、 M10X1

重量:200g(不含电缆)

4.环境限制:

标准型使用温度:-30℃~+120℃(-22oF~+248 oF)

高温型使用温度:-30℃~+260℃(-22oF~+500 oF)

相对湿度:95% 不冷凝(防尘、防潮)
四、选型指南:

VT1930- AXX – BXX - CXX -DXX – EXX
标准型号:VT1930—00-05-00-00-00
A:安装螺纹规格:
00—M8
01—M6
02—M10X×1
XX—其它
B:电缆长度:
00—0m(无电缆)
05—5m
10—10m
XX—其它长度电缆
C:铠装
00—非铠装
01—铠装
D:安装方式及*低工作频率
00—通用型/10Hz
01—垂直型/10Hz
02—水平型/10Hz
E: 环境限制
00—标准型
01—高温型

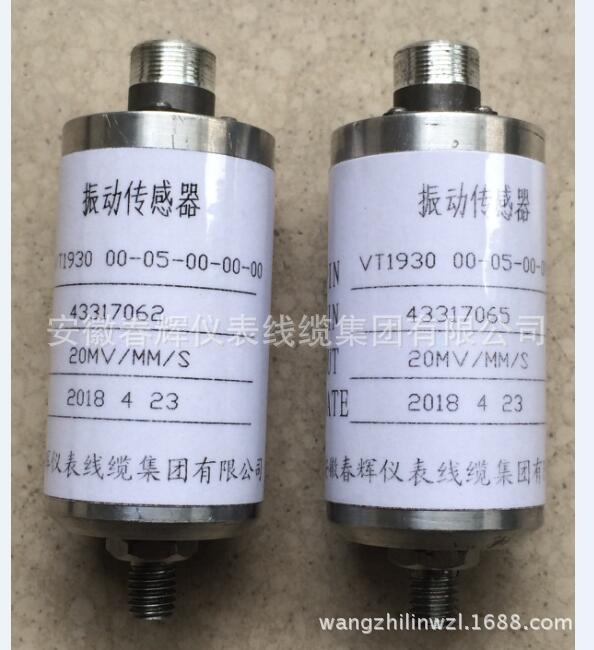

VT1930-1

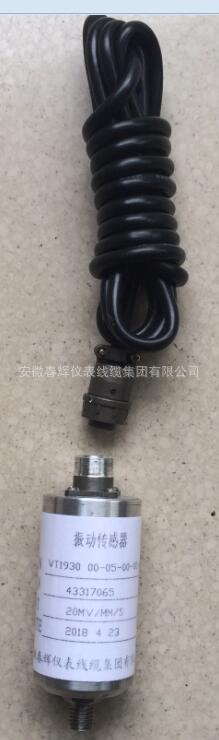

VT1930

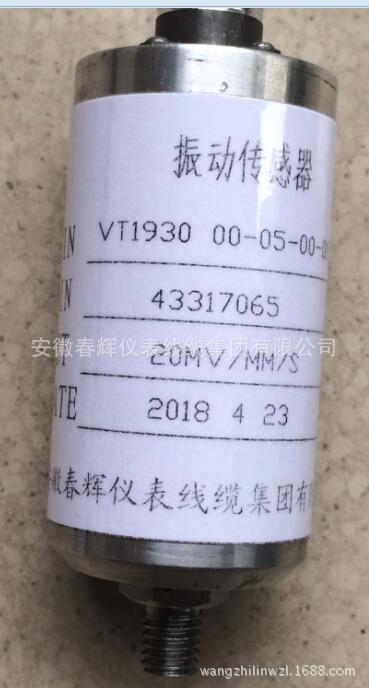

VT1930-2VT1930合格证
